Aanpassing van de Sic Ceramics Carrier End Effector voor Wafer Handling

Gepersonaliseerde Sic Ceramics drager End Effector voor Wafer Handling

De waferbehandelings-eindeffector, vervaardigd met ultra-precieze bewerkingstechnologie, bereikt dimensie-nauwkeurigheid op microniveau (± 0,01 mm) en uitzonderlijke thermische stabiliteit (CTE ≤ 4,5 × 10 / 6 K).Het oppervlak is voorzien van een geavanceerde CVD-afgezette nanocristallijn SiC-beschermingslaag (zuiverheid > 99.995%), met een superieure oppervlakteafwerking (Ra<0,05 μm) en slijtvastheid ( slijtpartij <0,1 μm/1000 cycli), terwijl bij hoge snelheden een schadevrije waferoverdracht wordt gewaarborgd (1.5 m/s) met minimale deeltjesopwekking (< 5 deeltjes/ft3)Onze hoogzuivere SiC-gecoate eindeffector toont uitstekende prestatiestabiliteit bij extreme temperaturen (-200°C~1200°C),uitstekende thermische gelijkheid (±1°C@150mm wafer) voor epitaxiale groei dikte consistentie (±10,5%), en een opmerkelijke chemische weerstand (pH1-13), waarbij een betrouwbare werking wordt gehandhaafd gedurende > 100.000 cycli.

Technische specificatie:

Belangrijkste kenmerken vanEindeffector voor waferbehandeling

1Nanoschaal SiC beschermende laag via CVD technologie

- Deposito's met behulp van CVD-reactoren (1200°C) met een korrelgrootte van 20 tot 50 nm

- coatingsdichtheid ≥ 3,18 g/cm3, porositeit < 0,1%

2Uitzonderlijke hoge temperatuurstabiliteit en thermische uniformiteit

- behoudt thermische geleidbaarheid ≥ 120 W/m·K bij 1000 °C

- thermische vervorming < 0,02 mm/100 mm (ASTM E228 gecertificeerd)

3Ultrafijne SiC-kristallijncoating voor gladheid op atoomniveau

- Diamantenschroef gepolijst tot Ra < 0,3 nm (AFM geverifieerd)

- Frictiecoëfficiënt van het oppervlak μ < 0,15 (tegenover siliciumwafers)

4. Superieure chemische weerstand en reinigingsduurzaamheid

- Etseringssnelheid < 0,01 μm/cyclus in SC1/SC2-oplossingen

- Geslaagd voor de ozonwaterreinigingstest met 2000 cycli (80°C)

5. Een eigen structuurontwerp dat scheuren/delaminatie voorkomt

- Ontwerp van de spanningsbufferlaag (SiC/Si gradiëntovergang)

- Duurt 1000 thermische schokcycli (-196°C~300°C) (voldoet aan MIL-STD-883)

Primaire toepassingen vanEindeffector voor waferbehandeling

1. Halfgeleiderfrontprocessen:

· Wafervervoer binnen fabrieken (AMHS)

· Laden/ontladen van lithografie-gereedschap

2Geavanceerde verpakking:

· Precieze uitlijning voor Fan-out en 3D IC stapelen

· Ultradunne waferbehandeling (< 100 μm) voor GaN/SiC samengestelde halfgeleiders

3Vacuümomgeving:

· Waferoverdracht in PVD/CVD-kamers

Procescompatibiliteit, materialen en toepassingen

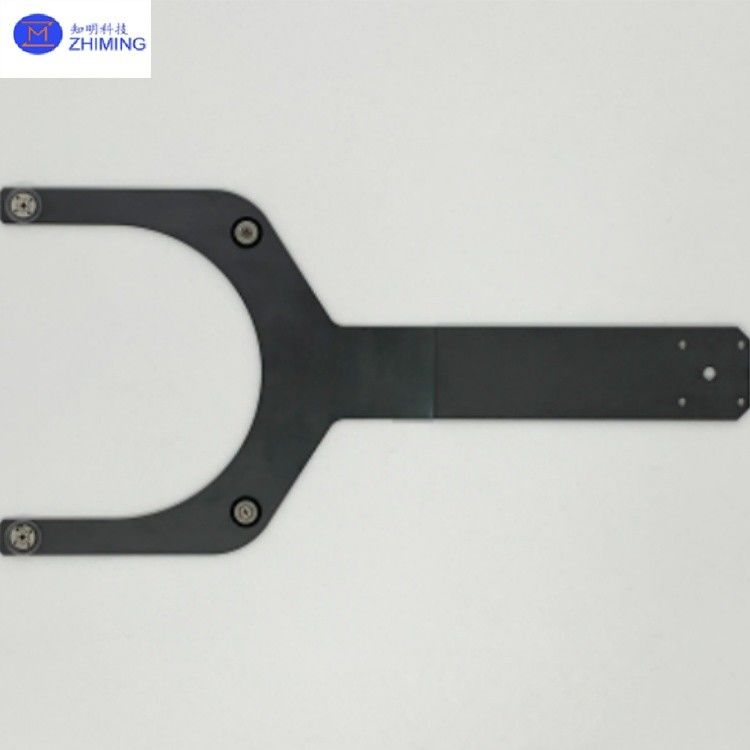

Producten foto's vanEindeffector voor waferbehandeling

ZMSH is een toonaangevende leverancier van hoogwaardige Silicon Carbide (SiC) waferbehandelingsoplossingen, gespecialiseerd in nauwkeurig ontworpen dragerplaten en eindeffectoren voor de productie van halfgeleiders.Onze geavanceerde SiC-componenten zijn voorzien van ultra-zuivere CVD-coatings met een oppervlakte ruwheid onder 0.1 μm Ra, waardoor de werking zonder deeltjes in de klasse 1-schoonruimte wordt gewaarborgd. De producten vertonen uitzonderlijke thermische stabiliteit en behouden een dimensie-nauwkeurigheid binnen ± 0.03 mm over extreme temperatuurbereiken van -200°C tot 1300°C, met thermische uitbreidingscoëfficiënten van slechts 4,1 × 10−6/K.
