SiC-kristalzaadplaten Dia 205 203 208 Productiegraad PVT/HTCVD-groei

Ik ben online Chatten Nu

SiC-kristalzaadplaten Dia 205 203 208 Productiegraad PVT/HTCVD-groei

SiC Crystal Seed Wafers Dia 205 203 208 Production Grade PVT/HTCVD Growth
SiC Crystal Seed Wafers Dia 205 203 208 Production Grade PVT/HTCVD Growth SiC Crystal Seed Wafers Dia 205 203 208 Production Grade PVT/HTCVD Growth SiC Crystal Seed Wafers Dia 205 203 208 Production Grade PVT/HTCVD Growth

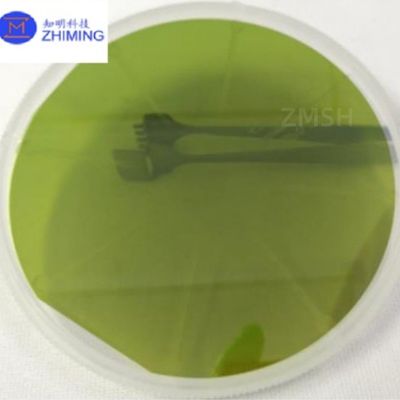

Grote Afbeelding :  SiC-kristalzaadplaten Dia 205 203 208 Productiegraad PVT/HTCVD-groei

Productdetails:
Plaats van herkomst: China
Merknaam: ZMSH
Certificering: rohs
Modelnummer: SiC-zaadwafel
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 25
Prijs: by case
Levertijd: 2-4weeks
Betalingscondities: T/T
Gedetailleerde productomschrijving
Polytype: 4 uur Diameter: 205, 203, 208
Grootte: 2 inch-12 inch, aangepast Resistiviteit: 00,01­0,04Ω·cm
Fout in de oriëntatie van het oppervlak: 4°<11-20>±0,5o Toepassing: MOSFET's, radiofrequentietoestel
Markeren:

HTCVD SiC kristalzaadplaten

,

Dia 205 SiC-kristalzaadplaten

,

PVT-SiC-kristalzaadplaten



Samenvatting vanSiC-zaadwafel



SiC-kristalzaadplaten Dia 205 203 208 Productiegraad PVT/HTCVD-groei





Silicon Carbide (SiC) Seed Crystal Wafers zijn de basismaterialen voor de groei van SiC-eenkristallen en de fabricage van apparaten, geproduceerd door snijden, slijpen,en het polijsten van hoogzuivere SiC-kristallenDeze wafers vertonen een zeer hoge thermische geleidbaarheid (4,9 W/cm·K), een uitzonderlijke afbraakveldsterkte (24 MV/cm), een grote bandbreedte (3,2 eV) en chemische traagheid.Het maakt ze cruciaal voor toepassingen in extreme omgevingen zoals de luchtvaart.De kernenergie en de hoogvermogende elektronica dienen als "zaad" voor de groei van kristallen, hun kristallografische oriëntatie (bijv. 4H-SiC-polytype), oppervlaktevlakte,en micropipe dichtheid hebben een directe invloed op de kwaliteit van de stroomafwaarts ingots en de prestaties van het apparaatZMSH levert 2 ′′12-inch SiC-zaadkristallen wafers met diameters van 153 mm, 155 mm, 203 mm, 205 mm en 208 mm, voor de halfgeleider-, hernieuwbare energie- en industriële sectoren.








Belangrijkste kenmerken van SiC-zaadwafels

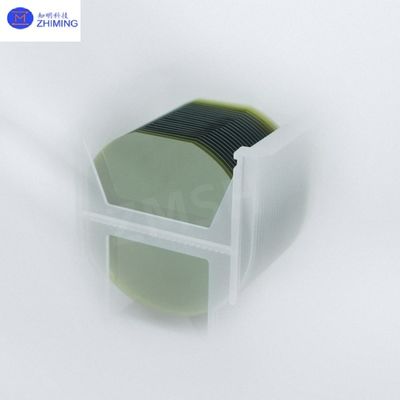

SiC-kristalzaadplaten Dia 205 203 208 Productiegraad PVT/HTCVD-groei 0





1Fysieke en chemische superioriteit.
- Extreme duurzaamheid: SiC Seed Crystal Wafers kunnen bestand zijn tegen temperaturen hoger dan 1700°C en straling, ideaal voor lucht- en ruimtevaart en nucleaire toepassingen.
- Elektrische prestaties: Met een hoge elektronensaturatiesnelheid (2,7 × 107 cm/s) kunnen hoogfrequente apparaten (bv. 5G RF-versterkers) worden gebruikt.
- Gebrekbeheersing: De micropipe-dichtheid < 1 cm­2 en de minimale poly­type­defecten zorgen voor een gelijkmatige groei van het ingot.




2. Geavanceerde fabricageprocessen
- Kristalgroei:SiC Seed Crystal Wafers maakt gebruik van Physical Vapor Transport (PVT) of High-Temperature Chemical Vapor Deposition (HTCVD) om temperatuurgradiënten en precursortransport nauwkeurig te beheersen.
- Verwerkingstechnieken: SiC Seed Crystal Wafers maken gebruik van meerdraadzaagwerk, diamantmalen en laser stealth-snijden om oppervlakte-roofheid ≤ Rz 0,1 μm en dimensie-nauwkeurigheid ± 0,1 mm te bereiken.




3. Flexible specificaties
- Grootteverscheidenheid: SiC Seed Crystal Wafers ondersteunen wafers van 2 ′′ 12 ′′ (153 ′′ 208 mm diameter), die kunnen worden aangepast aan stroomapparaten, RF-modules en sensortoepassingen.








Technische specificaties van SiC-zaadwafels





van siliciumcarbide

Polytype

4 uur

Fout in de oriëntatie van het oppervlak

4°<11-20>±0,5o

Resistiviteit

aanpassing

Diameter

205±0,5 mm

Dikte

600 ± 50 μm

Ruwheid

CMP,Ra≤0,2 nm

Gewichtsverlies van de micropipe

≤ 1 ea/cm2

Schrammen

≤ 5,Totale lengte ≤ 2*Diameter

Edge chips/indringingen

Geen

Vorderlasermarkering

Geen

Schrammen

≤2,Totale lengte≤Diameter

Edge chips/indringingen

Geen

Gebieden van verschillende soorten

Geen

Achterlaaglasermarkering

1 mm (vanaf bovenste rand)

De rand

Chamfer

Verpakking

met een breedte van niet meer dan 50 mm








Primaire toepassingen vanSiC-zaadwafel

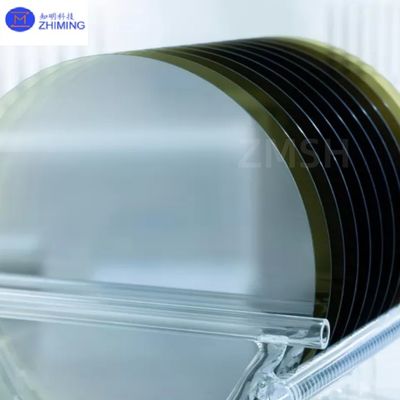

SiC-kristalzaadplaten Dia 205 203 208 Productiegraad PVT/HTCVD-groei 1

1De halfgeleiderindustrie.


· Vermogenstoestellen: SiC-MOSFET's en dioden voor EV-omvormers kunnen worden ingeschakeld, waardoor de efficiëntie met 10­15% wordt verbeterd en het volume met 50% wordt verminderd.
· RF-apparaten: SiC-zaadkristallen wafers ondersteunen 5G basisstation-PA's en LNA's voor millimetergolfcommunicatie.




2, Hernieuwbare energie en industrie


· Zonne-energie/opslag: cruciaal voor PV-omvormers met een hoog rendement, waardoor energieconversieverliezen tot een minimum worden beperkt.
• Industriële motoren: de hoge temperatuurtolerantie vermindert de koelbehoefte van krachtige aandrijvingen.




3, Opkomende technologieën


· Ruimte: Stralingsresistentie zorgt voor betrouwbaarheid in ruimtevaartelektronica.
• Quantum Computing: hoogzuivere wafers ondersteunen halfgeleider quantum bits bij lage temperatuur.








Verwante producten





Het concurrentievoordeel van ZMSH in SiC-zaadkristallen


1Geïntegreerde technische capaciteiten
Groeimasterie: Domineert PVT- en HTCVD-processen en bereikt 8-inch waferproductie in kleine partijen met toonaangevende opbrengst.
Aanpassing: biedt flexibiliteit in de diameter (153 ∼ 208 mm) en gespecialiseerde verwerking (bijv. graven, coating).


2Strategische routekaart
Technologische innovatie: Ontwikkeling van vloeibare-fase-epitaxie (LPE) om gebreken te verminderen en de massaproductie van 12-inch wafers te bevorderen (30% kostenreductie tegen 2025).
Marktuitbreiding: samenwerking met de sectoren elektrische voertuigen en hernieuwbare energie, integratie van GaN-op-SiC-heterostructuren voor systemen van de volgende generatie.







PVT/HTCVD-methode voor SiC-kristalgroeioffen:







SiC-kristalzaadplaten Dia 205 203 208 Productiegraad PVT/HTCVD-groei 2







De SiC-kristalgroeioven PVT/HTCVD van ZMSH:






SiC-kristalzaadplaten Dia 205 203 208 Productiegraad PVT/HTCVD-groei 3








V&A



1. V: Wat zijn de belangrijkste voordelen van siliconcarbide (SiC) zaadkristallen?
A: Siliciumcarbide zaadkristallen wafers bieden een uiterst hoge thermische geleidbaarheid (4,9 W/cm·K), een uitzonderlijke afbraakveldsterkte (24 MV/cm) en een brede bandbreedte (3,2 eV),met een vermogen van niet meer dan 50 W,, hoogspannings- en hoogfrequente toepassingen zoals vermogenselektronica en RF-apparaten.





2.V: Welke industrieën gebruiken SiC-zaadkristallen?
A: Ze zijn van cruciaal belang voor halfgeleiders (MOSFET's, dioden), hernieuwbare energiebronnen (zonnenomvormers), automobielindustrie (EV-omvormers) en ruimtevaart (stralingsbestendige elektronica),verbetering van de efficiëntie en betrouwbaarheid onder extreme omstandigheden.






Tag: #SiC kristal zaad wafers, #Form en grootte aangepast, #H-N type, #Dia 153,155, 205, 203, 208, # 2inch-12inch, # manufacturing MOSFETs, # Production Grade, # PVT/HTCVD groei
