DFB wafer N-InP substraat epiwafer actieve laag InGaAlAs/InGaAsP 2 4 6 inch voor gassensor
DFB wafer N-InP substraat epiwafer's brief
Een Distributed Feedback (DFB) -wafer op een n-type Indiumfosfide (N-InP) -substraat is een kritisch materiaal dat wordt gebruikt bij de productie van hoogwaardige DFB-laserdioden.Deze lasers zijn essentieel voor toepassingen die eenmodus-DFB-lasers werken doorgaans in de golflengten van 1,3 μm en 1,55 μm.die optimaal zijn voor glasvezelcommunicatie vanwege de lage verliestransmissie in glasvezels.
DeInP-substraat van het type nbiedt een uitstekende rastermatching voor epitaxiale lagen, zoals InGaAsP, die worden gebruikt om het actieve gebied, bekledingslagen en de geïntegreerde roosterstructuur van de DFB-laser te vormen.Dit rooster maakt precieze feedback en golflengte controle mogelijk, waardoor het ideaal is voor langeafstandscommunicatie en wavelength division multiplexing (WDM) -systemen.
Belangrijkste toepassingen van DFB-epiwafers op N-InP-substraten zijn: hogesnelheidsoptische transceivers, datacenterinterconnecties, milieugassensoren,en medische beeldvorming door middel van optische coherentietomografie (OCT)De prestatie-eigenschappen van de wafer, zoals hoge snelheidsmodulatie, golflengte stabiliteit en smalle spectrale lijnbreedte, maken het onmisbaar voor moderne communicatie- en sensortechnologieën.
Eigenschappen van de DFB-wafer N-InP-substraat-epiwafer
Substraatmateriaal: N-type indiumfosfide (N-InP)
Actieve regio en epitaxiale lagen
Operatiegolflengte
Eenmodus en smalle lijnbreedte
Stabiliteit van de golflengte
Laagdrempelstroom
Vermogen tot modulatie met hoge snelheid
DFB wafer N-InP substraat epiwafer PL mapping testZMSH DFB inp epiwafer.pdf)
XRD- en ECV-testresultaat van de DFB-wafer N-InP-substraat-epiwafer
DFB-wafer N-InP-substraat epiwafer toepassingen
DFB (Distributed Feedback) -wafers op n-type Indiumfosfide (N-InP) -substraten zijn cruciaal in verschillende hoogwaardige opto-elektronica-toepassingen, met name waar single-mode,een lichtemissie met een smalle lijnbreedte vereist isHieronder zijn de belangrijkste toepassingen:

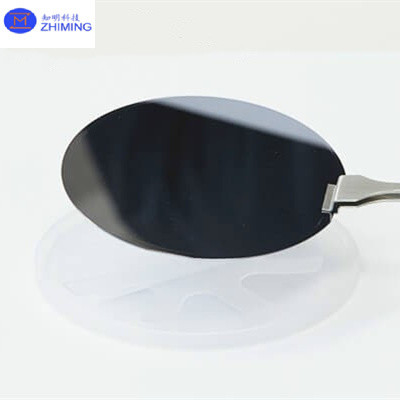

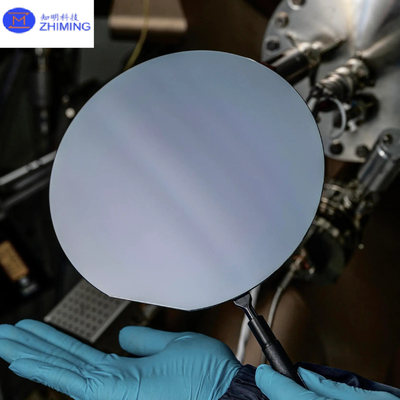

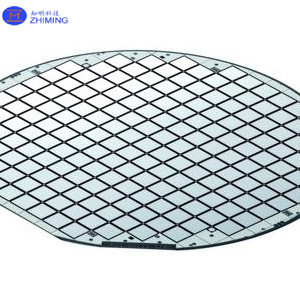

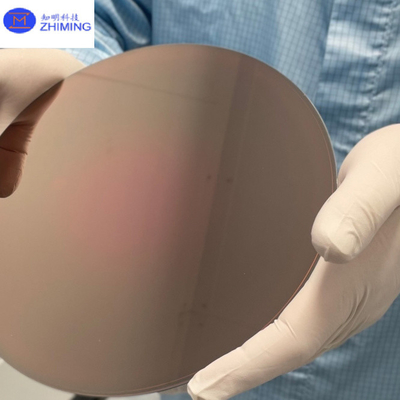

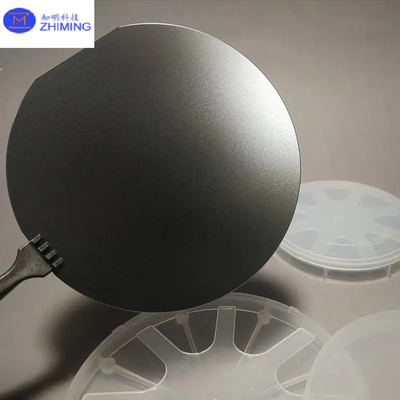

DFB wafer N-InP substraat epiwafer echte foto's
Sleutelwoorden:DFB-wafe,r N-InP-substraat epiwafer,actieve laag InGaAlAs/InGaAsP
