Gedetailleerde productomschrijving
Materiaal: Indiumarsenide Grootte: 2inch 3inch 4inch
Dikte: 500 μm/600 μm/800 μm ±25 μm richtlijn: < 100
dichtheid: 5.67 g/cm Op maat: Ondersteund
Markeren:

4 inch Indium Arsenide Wafer

,

3 inch Indium Arsenide Wafer

,

2 inch Indium Arsenide Wafer

Productbeschrijving

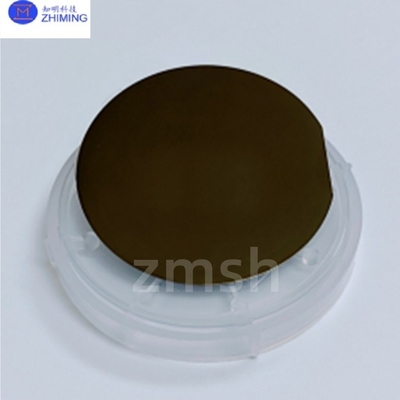

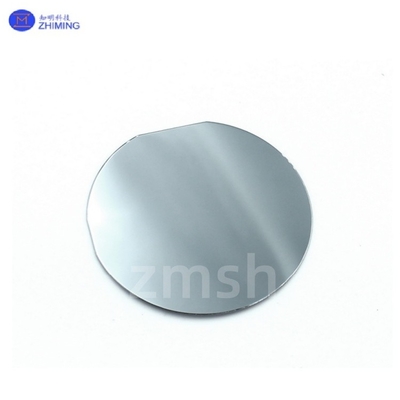

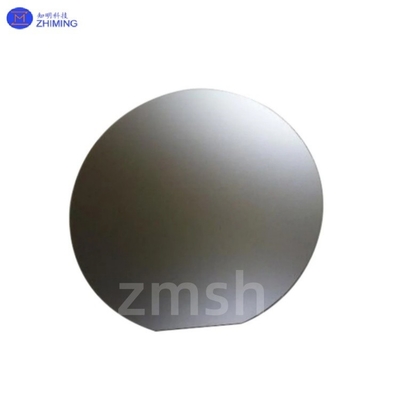

InAs Indium Arsenide2inch 3inch 4inch Single Crystal Substrate N/P Type Halfronderaar Waferdikte 300-800um

Indium InAs of indium arsenide monolithisch is een halfgeleider samengesteld uit indium en arseen.Indiumarsenide wordt gebruikt voor het bouwen van infrarooddetectoren in het golflengtebereik van 1-3.8um. De detector is meestal een fotovoltaïsche fotodiode. Cryocooled detectoren zijn minder luidruchtig, maar InAs-detectoren kunnen ook worden gebruikt voor krachtige toepassingen bij kamertemperatuur.Indiumarsenide wordt ook gebruikt bij de vervaardiging van diodelazersIndiumarsenide, vergelijkbaar met galliumarsenide, is een direct bandgap materiaal.Legeringen met galliumarsenide om indiumarsenide te vormen - een materiaal met een bandgap afhankelijk van de verhouding In/GaDeze methode is voornamelijk vergelijkbaar met het legeren van indiumnitride met galliumnitride om indiumnitride te produceren.Het wordt veel gebruikt als terahertzstralingsbron omdat het een krachtige licht-bruin zender is.
InAs Indium Arsenide2inch 3inch 4inch Single Crystal Substrate N/P Type Halfronderaar Waferdikte 300-800um 0

Kenmerken

- Een hoge elektronenmobiliteit (μe/μh=70), waardoor het een ideaal materiaal is voor Hall-apparaten.
- MBE kan worden gekweekt met GaAsSb, InAsPSb en InAsSb multi-epitaxiale materialen.
- Vloeibare afdichtingsmethode (CZ) om de zuiverheid van het materiaal tot 99,9999% (6N) te waarborgen.
- Alle substraten zijn nauwkeurig gepolijst en gevuld met een beschermende atmosfeer om aan de Epi-Ready-vereisten te voldoen.
- Selectie van de kristallenoriëntatie: andere kristallenoriëntatie zijn beschikbaar, zoals (110).
- Optische meettechnieken, zoals ellipsometers, zorgen ervoor dat het oppervlak van elk substraat schoon is.
InAs Indium Arsenide2inch 3inch 4inch Single Crystal Substrate N/P Type Halfronderaar Waferdikte 300-800um 1

Technische parameters

kristal Dope type



Iondragersconcentratie

cm-3

 mobiliteit ((cm2/V.s) MPD ((cm-2) Grootte
InAs niet-dope N 5*1016 32*104 < 5*104

Φ2′′×0,5 mm

Φ3′′×0,5 mm
InAs Sn N (5-20) *1017 > 2000 < 5*104

Φ2′′×0,5 mm

Φ3′′×0,5 mm
InAs Zn P (1-20) *1017 100 tot 300 < 5*104

Φ2′′×0,5 mm

Φ3′′×0,5 mm
InAs S N (1-10) *1017 > 2000 < 5*104

Φ2′′×0,5 mm

Φ3′′×0,5 mm
grootte (mm) Dia50.8x0.5mm, 10×10×0.5mm, 10×5×0.5mm kan worden aangepast
- Ja. Ruwe oppervlakte ((Ra): <= 5A
polish enkelzijdig of dubbelzijdig gepolijst
Pakket 100 kwaliteit schoonmaak plastic zak in 1000 schoonmaakruimte

Toepassingen

- Infrarood opto-elektronica:Indiumarsenide heeft uitstekende infraroodlichtabsorptie eigenschappen en wordt vaak gebruikt bij de vervaardiging van infrarood detectoren, beeldvormers en lasers.
- Hoogfrequente elektronica:Vanwege de hoge elektronen mobiliteit,Indiumarsenide wordt veel gebruikt in elektronische apparaten met hoge frequentie en hoge snelheid, zoals FET's (field-effect transistors) en HEMT's (high electron mobility transistors).
- Quantumpunten en quantumputten:Op het gebied van quantumcomputing en quantumcommunicatie wordt indiumarsenide gebruikt om quantumpunten en quantumputstructuren te fabriceren.
- Optische communicatie:Indiumarsenide kan worden gebruikt om laserdioden en optische versterkers in glasvezelcommunicatie te maken om de efficiëntie van signaaloverdracht te verbeteren.
- Thermo-elektrische materialen:Indiumarsenide wordt gebruikt als thermo-elektrisch materiaal in thermo-elektrische omvormers en koelers om energie terug te winnen en de temperatuur te regelen.
- Sensoren:Op het gebied van milieubewaking en biomedicine wordt indiumarsenide gebruikt bij de vervaardiging van verschillende sensoren voor het detecteren van gassen en biomoleculen.
InAs Indium Arsenide2inch 3inch 4inch Single Crystal Substrate N/P Type Halfronderaar Waferdikte 300-800um 2


Onze diensten

1Fabriek directe productie en verkoop.

2Snelle, accurate citaten.

3We zullen u binnen 24 uur antwoorden.

4. ODM: Op maat gemaakt ontwerp is beschikbaar.

5Snelheid en kostbare levering.

Veelgestelde vragen

1. V: Hoe moet ik betalen?
A:100%T/T, Paypal, West Union, MoneyGram, Veilige betaling en handel
Verzekering over enz.
2. V: Kan ik de producten aanpassen op basis van mijn behoefte?
A: Ja, we kunnen het materiaal aanpassen, specificaties voor uw optische componenten
gebaseerd op uw behoeften.
3Wat is de levertijd?
A: (1) Voor de standaardproducten
Voor de voorraad: de levering is 5 werkdagen nadat u de bestelling heeft geplaatst.
Voor op maat gemaakte producten: de levering is 2 of 3 weken nadat u de bestelling heeft geplaatst.
(2) Voor de speciaal gevormde producten is de levering 4 werkweken nadat u de bestelling heeft geplaatst.
