InP epiwafer's Overzicht

Indiumfosfide (InP) Epiwafer is een belangrijk materiaal dat wordt gebruikt in geavanceerde opto-elektronica apparaten, met name Fabry-Perot (FP) laserdiodes.InP Epiwafers bestaan uit epitaxiaal gegroeide lagen op een InP-substraat, ontworpen voor hoogwaardige toepassingen in telecommunicatie, datacenters en sensortechnologieën.

InP-gebaseerde FP-lasers zijn van vitaal belang voor glasvezelcommunicatie en ondersteunen gegevensoverdracht op korte tot middellange afstand in systemen zoals passieve optische netwerken (PON) en wave-division multiplexing (WDM).Hun emissiegolflengten, meestal ongeveer 1,3 μm en 1,55 μm, zijn afgestemd op de laagverliesvensters van optische vezels, waardoor ze ideaal zijn voor langeafstands- en hogesnelheidsoverdracht.

Deze wafers vinden ook toepassingen in highspeed data interconnections in datacenters, waar de kosteneffectieve en stabiele prestaties van FP-lasers essentieel zijn.InP-gebaseerde FP-lasers worden gebruikt voor milieubewaking en industriële gasdetectie, waar ze gassen zoals CO2 en CH4 kunnen detecteren vanwege hun precieze uitstoot in infrarood absorptiebanden.

In het medische veld dragen InP-epiwafers bij aan optische coherentietomografie (OCT) -systemen, waardoor niet-invasieve beeldvorming mogelijk is.Integratie in fotonische circuits en mogelijke toepassing in lucht- en ruimtevaarttechnologieën en defensie, zoals LIDAR en satellietcommunicatie, onderstrepen hun veelzijdigheid.

In het algemeen zijn InP-epiwafers van cruciaal belang bij het mogelijk maken van een breed scala aan optische en elektronische apparaten vanwege hun uitstekende elektrische en optische eigenschappen, met name in de 1,3 μm tot 155 μm golflengtebereik.

De structuur van de InP-epiwafer

Resultaten van de PL Mapping-test van de InP-epiwafer

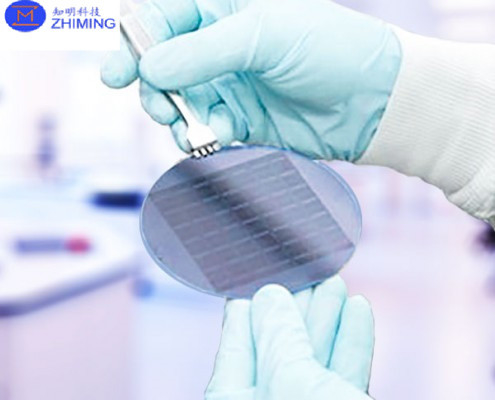

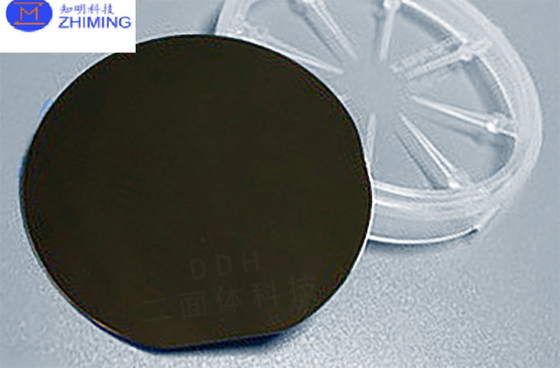

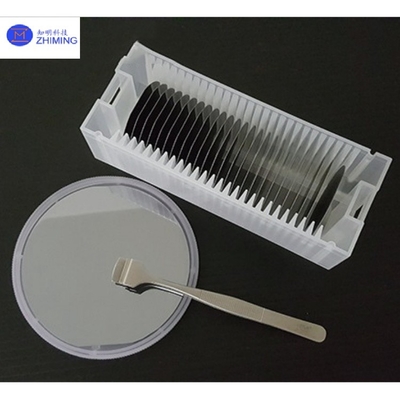

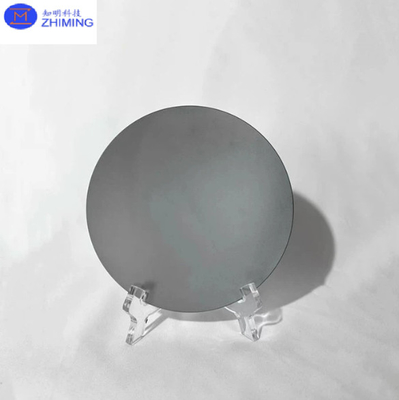

Foto's van InP epiwafer

Feature & key data sheet van de InP epiwafer

Indiumfosfide (InP) Epiwafers onderscheiden zich door hun uitstekende elektrische en optische eigenschappen, waardoor ze essentieel zijn voor opto-elektronica met hoge prestaties.Hieronder vindt u een overzicht van de belangrijkste eigenschappen van InP Epiwafers:

1Kristallenstructuur en roosterconstante

• Kristallenstructuur: InP heeft een kristalstructuur van zink-mengsel.
• Grietconstante: 5,869 Å. De bijna perfecte netmatch met materialen als InGaAs en InGaAsP zorgt voor de groei van hoogwaardige epitaxiale lagen,het minimaliseren van gebreken zoals verplaatsingen en spanning.

2Bandgap en emissiegolflengte

• Bandgap: InP heeft een directe bandgap van 1,344 eV bij 300 K, wat overeenkomt met een emissiegolflengte van ongeveer 0,92 μm.
• Epiwafer Emission Range: Epitaxiale lagen die op InP worden gekweekt, maken het apparaat meestal mogelijk om te werken in het golflengtebereik van 1,3 μm tot 1,55 μm, ideaal voor optische communicatiesystemen.

3Hoge elektronenmobiliteit

• InP vertoont een hoge elektronenmobiliteit (5400 cm2/V·s), wat resulteert in een snel elektronentransport,met een vermogen van meer dan 50 W,.

4. Warmtegeleiding

• Thermische geleidbaarheid: InP heeft een thermische geleidbaarheid van ongeveer 0,68 W/cm·K bij kamertemperatuur.het is geschikt voor het verdrijven van warmte in veel opto-elektronica-apparaten, vooral met een goed thermisch beheer.

5. Optische transparantie

• InP is transparant voor golflengten boven zijn bandgap, waardoor een efficiënte fotonenemissie en -transmissie in het infrarood bereik mogelijk is, met name in de kritieke telecomgolflengten (1,3 μm en 1,15 μm).55 μm).

6Doping en geleidbaarheid

• n-type en p-type doping: InP kan worden gedopeerd met donoren (bijvoorbeeld zwavel) of acceptoren (bijvoorbeeld zink), waardoor flexibiliteit wordt geboden bij het creëren van n-type en p-type gebieden die nodig zijn voor verschillende halfgeleiderapparaten.
• Hoge geleidbaarheid: De sterk gedopeerde contactlagen die op InP-substraten worden gekweekt, zorgen voor ohmcontacten met lage weerstand, waardoor de efficiëntie van de stroominspuiting in apparaten zoals FP-lasers wordt verbeterd.

7. Lage defectdichtheid

• InP Epiwafers vertonen een lage defectdichtheid, cruciaal voor high-performance apparaten.

Samengevat, de eigenschappen van InP Epiwafers, zoals hoge elektronemobiliteit, lage defectdichtheid, rastermatching en effectieve werking in kritieke telecomgolflengten,Ze zijn onmisbaar in de moderne opto-elektronica., met name in hogesnelheidscommunicatie en sensoren.

Toepassing van InP epiwafer

Indiumfosfide (InP) Epiwafers zijn van cruciaal belang in verschillende geavanceerde technologievelden vanwege hun uitstekende opto-elektronica eigenschappen.

1.Optische communicatie via glasvezel

• Laserdioden (FP/DFB-lasers): InP Epiwafers worden gebruikt voor de fabricage van Fabry-Perot (FP) en Distributed Feedback (DFB) lasers, die werken op 1,3 μm en 1,55 μm golflengten.Deze golflengten zijn afgestemd op de laagverliestransmissievensters van optische vezels, waardoor ze ideaal zijn voor datacommunicatie op lange afstand.
• met een vermogen van niet meer dan 10 W: InP Epiwafers worden ook gebruikt om fotodetectoren te maken voor het ontvangen van optische signalen in glasvezelsystemen.

2.Interconnecties van datacenters

• InP-gebaseerde lasers en detectoren worden gebruikt in optische modules die hoge snelheid en lage latentie interconnecties in datacenters mogelijk maken, waardoor de algemene netwerkprestaties worden verbeterd.

3.Optische sensoren en gasdetectie

• Gassensoren: InP Epiwafers worden gebruikt voor de fabricage van lasers die in het infrarood bereik werken en geschikt zijn voor gassensortoepassingen (bijv. CO2, CH4) in industriële, milieu- en veiligheidsbewaking.
• Optische coherentietomografie (OCT): InP-gebaseerde lichtbronnen zijn cruciaal voor medische beeldvormingstechnologieën zoals OCT, die worden gebruikt voor niet-invasieve diagnose in de gezondheidszorg.

4.Fotonische geïntegreerde schakelingen (PIC's)

• InP Epiwafers zijn fundamentele materialen voor fotonische geïntegreerde schakelingen die meerdere fotonische functies combineren (bijv. lasers, modulatoren,en detectoren) op één chip voor toepassingen in de hogesnelheidscommunicatie, signaalverwerking en quantumcomputing.

5.LIDAR (lichtdetectie en -bereik)

• InP-gebaseerde lasers worden gebruikt in LIDAR-systemen voor autonome voertuigen, aerial mapping en verschillende defensie-toepassingen.betrouwbare lichtbronnen die worden opgewekt uit InP-epiwafers voor afstands- en snelheidsmetingen.

6.Satelliet- en ruimtevaartcommunicatie

• InP-lasers en fotodetectoren spelen een cruciale rol in satellietcommunicatie en lucht- en ruimtevaarttoepassingen, omdat ze een veilige, snelle gegevensoverdracht over grote afstanden mogelijk maken.

7.Defensie en luchtvaart

• InP Epiwafers worden gebruikt in geavanceerde defensie-systemen zoals hogesnelheidsradar, raketgeleiding en veilige communicatiesystemen, waar betrouwbare en hoogfrequente prestaties van cruciaal belang zijn.

Deze toepassingen benadrukken de veelzijdigheid en het belang van InP Epiwafers in moderne opto-elektronica en fotonische apparaten.

V&A

Wat zijn InP epiwafers?

Indiumfosfide (InP) epiwaferszijn halfgeleiderwafels bestaande uit een InP-substraat met een of meer epitaxiaal gegroeide lagen van verschillende materialen (zoals InGaAs, InGaAsP of AlInAs).Deze lagen worden nauwkeurig op het InP-substraat afgezet om specifieke apparaatstructuren te creëren die zijn afgestemd op hoogwaardige opto-elektronische toepassingen.
