- gebruik maken van InP-wafers voor de vervaardiging
- ondersteuning van op maat gemaakte met design artwork
- direct bandgap, licht efficiënt uitzenden, gebruikt in lasers.
- met een golflengte van 1,3 μm tot 1,55 μm, kwantumputstructuren
- met behulp van technieken zoals MOCVD of MBE, etsen, metalliseren en verpakken om de definitieve vorm van het apparaat te verkrijgen
Meer over InP Laser Epitaxiale wafer
InP-epitaxiale wafers zijn dunne films van hoge kwaliteit op basis van indiumfosfide (InP) -materialen die veel worden gebruikt bij de vervaardiging van opto-elektronica en hoogfrequente elektronische apparaten.
Gekweekt op InP-substraten met behulp van technieken zoals metaal-organische chemische dampdepositie (MOCVD) of moleculaire straal-epitaxie (MBE),epitaxiale wafers hebben een uitstekende kristalline kwaliteit en een controleerbare dikte.
De directe bandgap kenmerken van deze epitaxiale wafer maken het goed presteren in lasers en fotodetectoren, vooral voor optische communicatie toepassingen in de 1,3 μm en 1.55 μm golflengtebereik, waardoor gegevensoverdracht met weinig verlies en grote bandbreedte wordt gewaarborgd.
Tegelijkertijd geven de hoge elektronmobiliteit en de lage geluidskenmerken van InP-epitaxiale wafers ook aanzienlijke voordelen in hogesnelheids- en hoogfrequente toepassingen.
Bovendien, met de voortdurende ontwikkeling van geïntegreerde opto-elektronica circuits en optische glasvezelcommunicatietechnologie,de toepassingsmogelijkheden van InP-epitaxiale wafers worden steeds brederHet is een onmisbaar en belangrijk materiaal geworden in moderne opto-elektronische apparaten en systemen.
De toepassing ervan in sensoren,de ontwikkeling van lasertechnologieën en andere hoogwaardige elektronische apparaten heeft bevorderd en de basis gelegd voor toekomstige wetenschappelijke en technologische innovatie..
Details van InP Laser Epitaxiale Wafer
| Productparameters |
DFB-epitaxiale wafer |
High Power DFB Epitaxiale Wafer |
Silicon Photonics Epitaxiale Wafer |
| tarief |
10G/25G/50G |
/ |
/ |
| golflengte |
1310 nm |
| grootte |
2/3 inch |
| Productkenmerken |
CWDM 4/PAM 4 |
BH tech |
PQ /AlQ DFB |
| PL Sturing van de golflengte |
Beter dan 3nm |
| LPL Uniformiteit van de golflengte |
Std.Dev beter dan 1nm @inner |
| Diktecontrole |
42 mmBeter dan +3% |
| Eenvormigheid van de dikte |
Beter dan +3% @inner 42mm |
| Dopingcontrole |
Beter dan +10% |
| P-lnP doping (cm-3) |
Zn gedopeerd; 5e17 tot en met 2e18 |
| N-InP doping (cm-3) |
Si gedopeerd; 5e17 tot en met 3e18 |

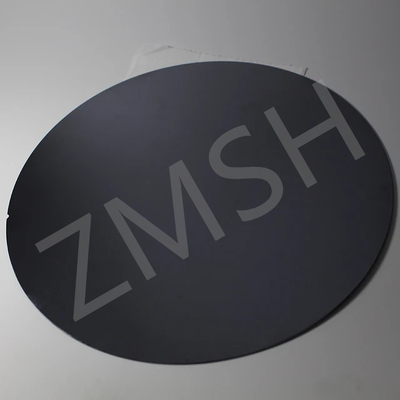

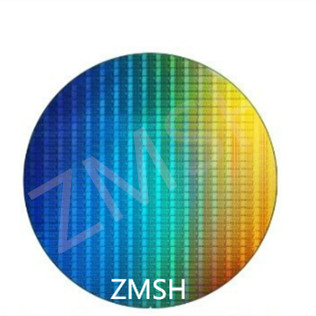

Meer monsters van InP Laser Epitaxial Wafer.
* We accepteren de op maat gemaakte eisen
Over ons en de verpakking
Over ons
Onze onderneming, ZMSH, is gespecialiseerd in het onderzoek, de productie, de verwerking en de verkoop van halfgeleidersubstraten en optische kristalmaterialen.
We hebben een ervaren engineering team, management expertise, precisie verwerking apparatuur, en test instrumenten,Wij hebben een zeer sterke capaciteit om niet-standaard producten te verwerken..
We kunnen verschillende nieuwe producten onderzoeken, ontwikkelen en ontwerpen op basis van de behoeften van de klant.
Het bedrijf zal zich houden aan het beginsel van "klantgericht, op kwaliteit gebaseerd" en streven naar een top-tier high-tech onderneming op het gebied van opto-elektronica.

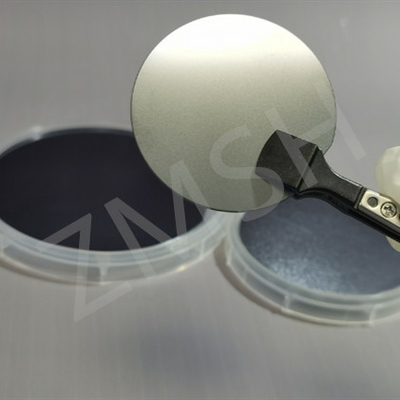

Over de verpakking
Wij zijn toegewijd aan het helpen van onze klanten, we gebruiken aluminiumfolie om te beschermen tegen licht
Hier zijn enkele foto's.
