2' 4' InP Wafer Indiumfosfide Wafer Halveringssubstraten 350um 650um

2'' 4'' InP Wafer Indium Phosphide Wafer Semiconductor Substrates 350um 650um
2'' 4'' InP Wafer Indium Phosphide Wafer Semiconductor Substrates 350um 650um 2'' 4'' InP Wafer Indium Phosphide Wafer Semiconductor Substrates 350um 650um 2'' 4'' InP Wafer Indium Phosphide Wafer Semiconductor Substrates 350um 650um

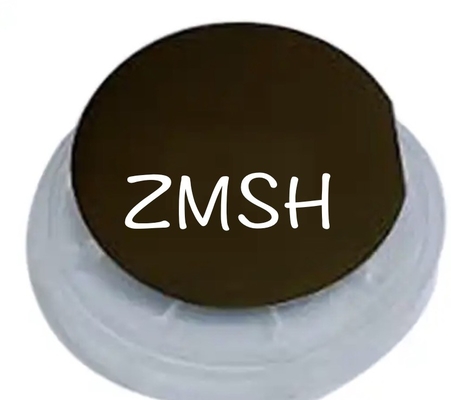

Grote Afbeelding :  2' 4' InP Wafer Indiumfosfide Wafer Halveringssubstraten 350um 650um

Productdetails:
Plaats van herkomst: China
Merknaam: ZMSH
Certificering: ROHS
Modelnummer: Indiumfosfidewafer
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 5 stuks
Prijs: USD
Verpakking Details: aangepaste doos
Levertijd: binnen 15 dagen
Betalingscondities: T/T
Gedetailleerde productomschrijving
Materiaal: Indiumfosfide richtlijn: 100+/-0,05 graden
Diameter: 2inch 3inch 4inch boog: ≤10μm
De oppervlakte eindigt: gepolijst Oppervlakteruwheid: Ra < 0,2 nm
TTV: < 8um Dikte: 350um 500um 600um
type: Substraten
Markeren:

Substraten voor halfgeleiders van indiumfosfide

,

2' Indiumfosfide wafer

,

4' InP Wafer

2' 4' InP Wafer Indiumfosfide Wafer Halveringssubstraten 350um 650um

Beschrijving vanInP-wafer:

InP-chips (indiumfosfide) zijn een veel gebruikt halfgeleidermateriaal voor de vervaardiging van hoogwaardige opto-elektronische apparaten zoals fotodioden, lasers en foto-elektrische sensoren.

  • Kristallenstructuur: InP-chips hebben een kubische kristallenstructuur met een zeer geordende roosterstructuur.

  • Energiegap: InP-chips hebben een kleine directe energiegap van ongeveer 1,35 eV, wat een halfgeleidermateriaal is in het zichtbare lichtbereik.

  • Brekingsindex: De brekingsindex van een InP-wafer varieert met de golflengte van het licht en is ongeveer 3,17 in het zichtbare bereik.

  • Thermische geleidbaarheid: InP heeft een hoge thermische geleidbaarheid van ongeveer 0,74 W/(cm·K).

  • Elektronenmobiliteit: InP-chips hebben een hoge elektronenmobiliteit van ongeveer 5000 cm^2/(V·s).

  • Chipgrootte: InP-chips worden meestal geleverd in ronde chipvorm en kunnen variëren in diameter van een paar millimeter tot enkele centimeters.

  • Oppervlakken: het oppervlak van de InP-chip wordt meestal speciaal behandeld om de vlakheid en schoonheid te verbeteren.

Kenmerken vanInP-wafer:

InP (indiumfosfide) chip wordt veel gebruikt op het gebied van opto-elektronica apparaten als het substraatmateriaal van halfgeleiderapparaten.

  • Directe energiekloof: InP-chips hebben een kleine directe energiekloof (ongeveer 1,35 eV), waardoor ze lichtsignalen in het zichtbare bereik efficiënt kunnen absorberen en uitzenden.

  • Hoge elektronenmobiliteit: InP-chips hebben een hoge elektronenmobiliteit (ongeveer 5000 cm^2/(V·s)), waardoor ze uitstekende elektrische eigenschappen vertonen in hogesnelheidselektronica.

  • Sterk foto-elektrisch effect: InP-chips hebben een sterk foto-elektrisch effect, waardoor ze uitstekende prestaties vertonen in apparaten zoals fotodetectoren en fotodioden.

  • Stabiliteit en betrouwbaarheid: InP-chips hebben een goede thermische stabiliteit en elektrische eigenschappen, waardoor ze kunnen werken in omgevingen met hoge temperaturen en een hoog elektrisch veld.

  • Uitgebreide voorbereidingstechnieken: InP-wafers kunnen worden gekweekt door verschillende voorbereidingstechnieken, zoals metaal-organische chemische dampdepositie (MOCVD) en moleculaire balke-epitaxie (MBE).

Technische parameters vanInP-wafer:

Artikel 1 Parameter UOM
Materiaal InP
Leidingsoort/Dopant S-C-N/S
Graad Dommerik.
Diameter 100.0+/-0.3 mm
Oriëntatie (100) +/- 0,5°
Lamellaire tweelinggebied nuttig enkelkristal gebied met (100) oriëntatie > 80%
Primaire platte oriëntatie EJ ((0-1-1) mm
Primaire vlakke lengte 32.5+/-1
Secundaire platte oriëntatie EJ ((0-11)
Secundaire vlakke lengte 18+/-1

Toepassingen vanInP-wafer:

InP-chip (indiumfosfide) heeft als substraatmateriaal van halfgeleiderapparaten uitstekende foto- en elektrische eigenschappen.De volgende zijn enkele van de belangrijkste toepassingsgebieden van InP-chipsubstraatmaterialen:

  • Optische communicatie: kan worden gebruikt voor de fabricage van lichtzenders (zoals lasers) en lichtontvangers (zoals fotodioden) in glasvezelcommunicatiesystemen.

  • Optische detectie en detectie: fotodetectoren op basis van InP-chips kunnen optische signalen efficiënt omzetten in elektrische signalen voor optische communicatie, optische meting,spectrale analyse en andere toepassingen.

  • Lasertechnologie: op INP gebaseerde lasers worden veel gebruikt in optische communicatie, optische opslag, liDAR, medische diagnose en materiaalverwerking.

  • Opto-elektronisch geïntegreerde schakelingen: InP-chips kunnen worden gebruikt om opto-elektronisch geïntegreerde schakelingen (OEics) te maken,die de integratie is van opto-elektronica en elektronische apparaten op dezelfde chip.

  • Zonnecellen: InP-chips hebben een hoge foto-elektrische conversie-efficiëntie, zodat ze kunnen worden gebruikt voor de productie van efficiënte zonnecellen.

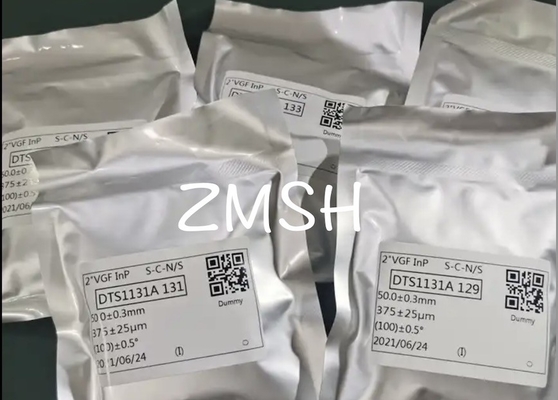

2' 4' InP Wafer Indiumfosfide Wafer Halveringssubstraten 350um 650um 0

Vragen:

V1: Welke merknaam is deInP-wafer?
A1: De
Indiumfosfidewordt gemaakt door ZMSH.

Vraag 2: Wat is de diameter van deIndiumfosfide?
A2: De diameter van
Indiumfosfideis 2', 3', 4'.

V3: Waar is deIndiumfosfideVan wie?
A3: De
Indiumfosfidekomt uit China.

V4: Is deIndiumfosfideROHS gecertificeerd?
A4: Ja, de
Indiumfosfideis ROHS-gecertificeerd.

V5: HoeveelIndiumfosfideKan ik wafers tegelijk kopen?
A5: De minimale bestelhoeveelheid van de
Indiumfosfideis 5 stuks.

Andere producten:

met een breedte van niet meer dan 15 mm

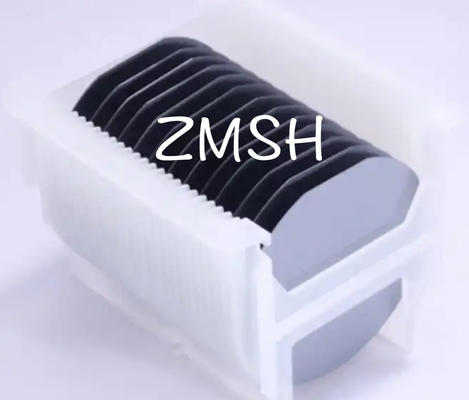

2' 4' InP Wafer Indiumfosfide Wafer Halveringssubstraten 350um 650um 1
