SOI Wafer:Lower parasitic capacitance stronger latch-up immunity improved radiation resistance

Merknaam:	ZMSH
Modelnummer:	SOI-wafer
MOQ:	25
Prijs:	Fluctuates with market
Leveringstermijn:	2-4 weken
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

Sjanghai, China

Materiaal:

Siliciumdioxide (SiO₂)/Silicium (Si)

Waferdiameter:

Aangepast

Laagdikte van apparaat:

Aangepast

BOX-laagdikte:

Aangepast

Kristaloriëntatie:

<100> / <110> / <111> / Aangepast

geleidingsvermogentype:

N-type / P-type / aangepast

Productomschrijving

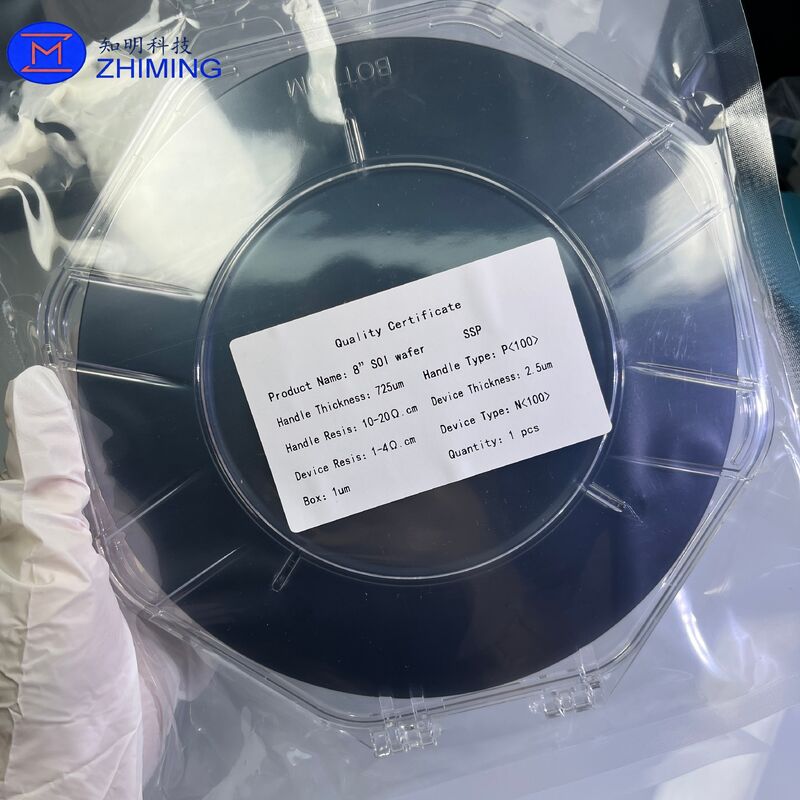

Product Information SOI (Silicon-on-Insulator) is a “sandwich” structure wafer consisting of three layers: the top silicon layer, also known as the Top Si / Device Layer, is used to fabricate transistors; the middle layer is the Buried Oxide (BOX), which provides electrical isolation; and the bottom layer is the silicon support substrate (Handle/Substrate Wafer). Compared with conventional Bulk Si wafers, SOI wafers feature complete dielectric isolation, enabling lower

Markeringen:

opgepoetst siliciumwafeltje

siliciumsubstraat

halfgeleiderwafeltje
