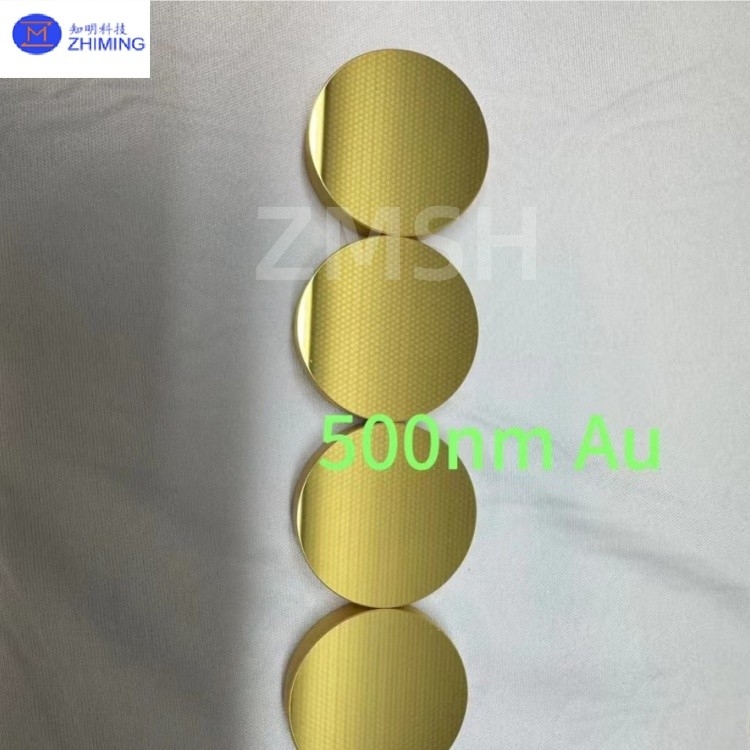

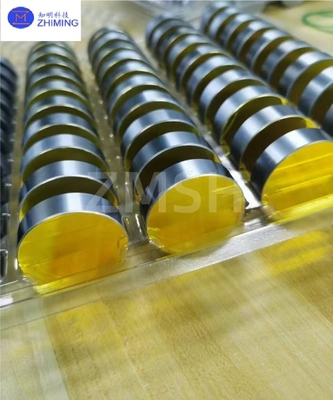

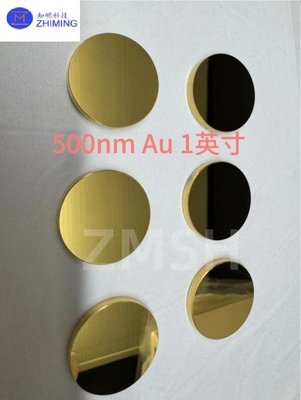

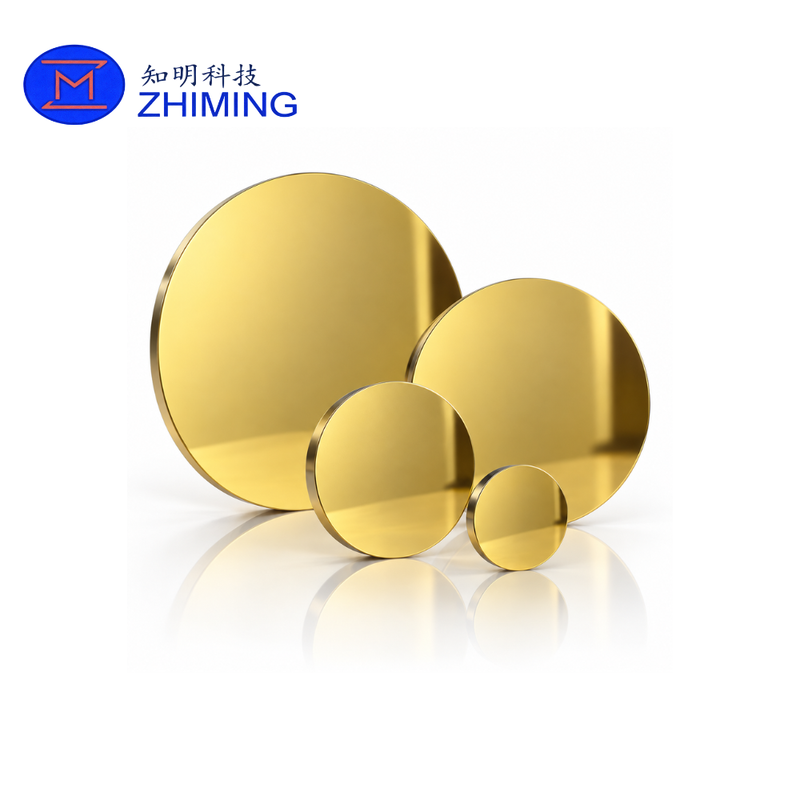

Si-Gold Plated Silicon Wafers 2 inch 4 inch 6 inch 8 inch Metal Coating Materials Au

Merknaam:	zmsh
Modelnummer:	Goudgeplatte siliciumwafers
Leveringstermijn:	2-4 weken
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Materiaal:

Au, siliconen wafers

grootte:

Op maat

Dikte:

aangepast

Kristallijn fase:

110/111/100

Proces:

magnetronsputtering/thermische verdamping/elektroplatering, enz.;

Structuur::

Substraat + lijmlaag + bekleding;

Toepassing:

Groei van nanomaterialen, scanning elektronenmicroscoop (SEM)

Markeren:

4 inch Silicon Wafers

8 inch Silicon Wafers

6 inch Silicon Wafers

Productomschrijving

Productbeschrijving

Si-Gold Plated Silicon Wafers 2 inch 4 inch 6 inch 8 inch Metal Coating Materials Au Vacuum Electron Beam Magnetron Sputtering Thermal Resistance Evaporation Coating

Het poeder dat na oxidatie van metaalgoud in een waterige oplossing met bindmiddelen en andere toevoegingsmiddelen wordt verkregen, wordt gelijkmatig verspreid in een vergulde siliciumwafer.en vervolgens de siliciumwafer in de waterige oplossing te dompelen, na een chemische reactie, wordt het metalen goud nauw gecombineerd met de siliciumwafer om een laag met metalen goud geplatte siliciumwafer te vormen.

Kenmerken

- Uitstekende geleidbaarheid:De metalen coating kan de geleidbaarheid van de siliciumwafer verbeteren en het elektronische signaal soepeler laten stromen.
- Sterke corrosiebestendigheid:De metalen coating kan voorkomen dat de siliciumwafer wordt aangevallen door chemicaliën en de levensduur van de siliciumwafer verlengen.
- Bescherming:De metalen coating kan het oppervlak van de siliciumwafer beschermen tegen beschadiging en voorkomen dat de interne componenten van de siliciumwafer beschadigd raken.

Technische parameters

Grootte:	2, 4, 6, 8 inch, anderen kunnen worden aangepast;
Proces:	magnetronsputtering/thermische verdamping/elektroplatering, enz.;
Structuur:	Substraat + lijmlaag + bekleding;
Substraatmateriaal:	siliciumwafer, kwarts, glas BF33 enz.
Soorten metalen folies:	goud Au, platina Pt, aluminium Al, koper Cu, nikkel Ni, zilver Ag en andere metalen folies;
Metalen filmdikte:	10nm-10um; gemeenschappelijke dikte: 100nm, 300nm, 500nm; Eenvormigheid is beter dan 1%.

Toepassingen

1. Elektronische apparaten:Als connectoren en geleidende metaalelektroden verbetert het de geleidbaarheid en stabiliteit van elektronische componenten.
2. geïntegreerde schakelingen:Als bron- en afvoermateriaal van transistors verbeteren ze de prestaties en levensduur van transistors.
3Foto-elektrisch veld:gebruikt voor de vervaardiging van elektroden voor zonnecellen om de foto-elektrische conversie efficiëntie en stabiliteit te verbeteren.
4. Display apparaat:Als kathodemateriaal, verbetert het beeldscherm effect.
5Chemische sensoren:Als gevoelige materialen worden ze gebruikt voor snelle detectie en detectie van chemische stoffen zoals zuurstof en giftige gassen.
6. Overige gebieden:Het kan ook worden gebruikt voor het maken van halfgeleiderelektronica, extreem lage temperatuurcontrollers, chemische anti-corrosiecoatings, enz.

Gerelateerd product:

Veelgestelde vragen

1. V: Wat is Si-goudplatering?
A: Si-goudplatering, d.w.z. siliciumgoudplatering, is een technologie voor goudplatering op het oppervlak van siliciummaterialen.corrosiebestendigheid en esthetiek van siliciummaterialen, terwijl ook de prestaties van siliciummaterialen in bepaalde specifieke toepassingen worden verbeterd.

2.V: Wat is het proces van Si-goudplatering?
A: Het proces van Si-goudplatering omvat gewoonlijk drie stappen: voorbehandeling, goudplatering en nabehandeling.Voorbehandeling is voornamelijk het reinigen van het oppervlak van de siliciumwafer om onzuiverheden zoals olie en oxide te verwijderenHet goudplateren is het leggen van een laag metalen goud op het oppervlak van de siliciumwafer door middel van galvanisering, elektroless plating, enz.De nabehandeling is om de vergulde laag te verzachten en te polijsten om de hechting en esthetiek te verbeteren.

TAG:Si goud Materiaal, elektroplaten, chemische bekleding, siliconen wafers,Optisch element.
