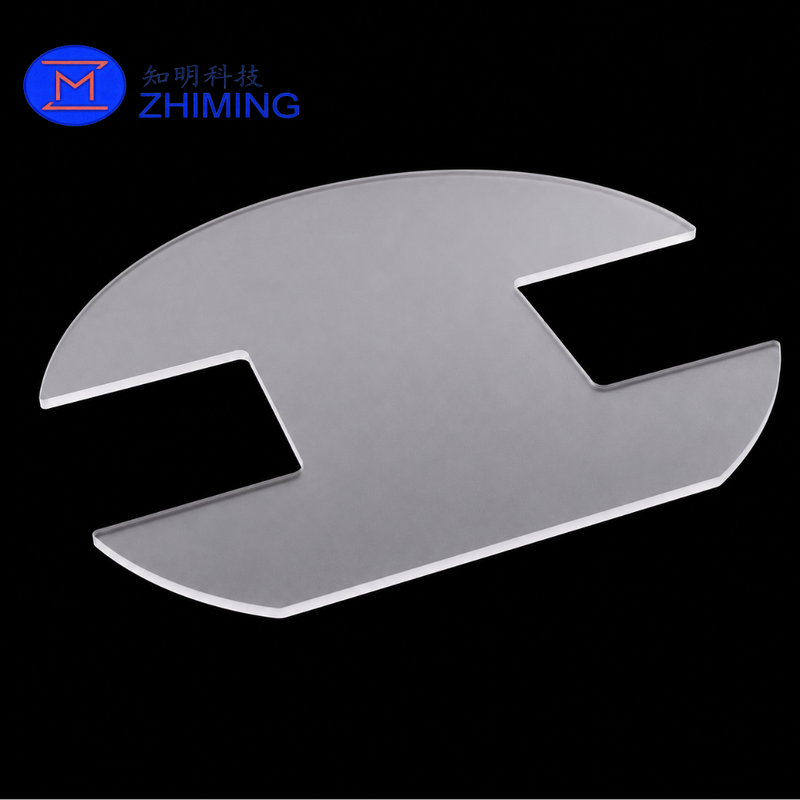

Op maat gemaakte kwartswarmteisolatieplaat voor fotovoltaïsche ovensystemen

De kwarts thermische isolatieplaat, ook bekend als een kwarts thermische barrièreplaat of kwartsovenhitteschild, wordt geïnstalleerd rond de ingang of uitgang van een fotovoltaïsche of halfgeleiderovenbuis.

Meerdere kwartsplaten worden doorgaans met gecontroleerde intervallen gerangschikt met behulp van een bijpassende kwartshouder met sleuven. Samen vormen ze een gelaagde thermische barrière die helpt bij het beheersen van de stralingswarmteoverdracht, het verminderen van warmteverlies rond de ovenopening, het stabiliseren van de lokale thermische omgeving en het beschermen van omliggende ovencomponenten.

De plaat is vervaardigd uit zeer zuiver gesmolten kwarts of ondoorzichtig gesmolten kwarts en biedt een lage thermische uitzetting, goede weerstand tegen thermische schokken, compatibiliteit met hoge temperaturen en een laag besmettingspotentieel. Aangepaste bewerking is beschikbaar voor ronde platen, rechthoekige platen, middenopeningen, sleuven, inkepingen, positioneringsgaten en speciale installatieprofielen.

Belangrijkste kenmerken

Hoogzuiver kwartsmateriaal

Hoogzuiver gesmolten kwarts helpt het risico op metaalverontreiniging in fotovoltaïsche en halfgeleider thermische verwerkingsomgevingen te verminderen.

Lage thermische uitzetting

Gesmolten kwarts heeft een zeer lage thermische uitzettingscoëfficiënt, waardoor de plaat de dimensionele stabiliteit behoudt tijdens verwarmings- en koelcycli.

Gelaagd ontwerp met thermische barrière

Wanneer meerdere platen met gecontroleerde afstanden worden geïnstalleerd, helpt de montage de overdracht van stralings- en convectiewarmte rond de opening van de ovenbuis te beperken.

Weerstand tegen thermische schokken

Gesmolten kwarts presteert goed onder temperatuurveranderingen als de plaat correct is ontworpen, geïnstalleerd, verwarmd en gekoeld.

Precisiebewerking

CNC-snijden, boren, slijpen, gleufsteken en randafwerking zijn beschikbaar om compatibiliteit met de ovenbuis, houder en omringende montage te garanderen.

Aangepaste geometrie

Plaatdiameter, dikte, openingen, inkepingen, montagekenmerken en oppervlakteconditie kunnen worden vervaardigd volgens tekeningen of monsters.

Productspecificaties

De specificatie Ø420 × 5 mm is een referentiemaat voor het weergegeven product. Alle afmetingen kunnen worden aangepast.

Hoe de kwartsisolatieplaat werkt

De kwartsplaat wordt over het algemeen gebruikt als onderdeel van een meerlaags isolatiesamenstel in plaats van als op zichzelf staand isolatiemateriaal.

Verschillende platen worden in een kwartshouder met sleuven gestoken met een gecontroleerde luchtspleet tussen aangrenzende platen. Deze structuur helpt:

• Verminder de directe stralingswarmteoverdracht
• Beperk het warmteverlies rond de ovenopening
• Bescherm nabijgelegen afdichtingen en mechanische componenten
• Verminder de thermische blootstelling buiten de ovenbuis
• Zorg voor een consistente positionering van de plaat
• Verbeter de stabiliteit van de oveningang
• Vereenvoudig inspectie en vervanging tijdens onderhoud

De werkelijke thermische prestaties zijn afhankelijk van het aantal platen, de plaatafstand, de oppervlakteconditie, de oventemperatuur, de luchtstroom, de plaatdikte en de installatiepositie.

Materiaal opties

Transparant gesmolten kwarts

Geschikt wanneer hoge zuiverheid, visuele observatie of gecontroleerde infraroodtransmissie vereist is.

Ondoorzichtig gesmolten kwarts

Bevat een gecontroleerde microstructuur die de lichtverstrooiing verhoogt en de directe stralingswarmtetransmissie vermindert. Het wordt vaak geselecteerd voor toepassingen met hitteschild en thermische barrière in ovens.

Mat of gemalen kwarts

Een grond- of mat oppervlak kan de lichtverstrooiing vergroten en kan worden gespecificeerd op basis van het thermische ontwerp en de installatievereisten.

De meest geschikte kwartskwaliteit moet worden gekozen op basis van de vereiste zuiverheid, thermisch gedrag, mechanische omstandigheden en ovenatmosfeer.

Productvoordelen

• Geschikt voor ovenconstructies met hoge temperaturen
• Lage thermische uitzettingscoëfficiënt
• Goede weerstand tegen thermische cycli
• Laag potentieel voor metaalverontreiniging
• Nauwkeurig bewerkte afmetingen
• Op maat gemaakte openingen, sleuven en randprofielen
• Compatibel met kwartshouders met sleuf
• Gemakkelijk te inspecteren en te vervangen
• Geschikt voor schone productieomgevingen
• Prototype en batchproductie beschikbaar
• Bijpassende houders zijn leverbaar
• Aangepaste verpakking beschikbaar voor kwetsbare componenten

Typische toepassingen

• Fotovoltaïsche diffusieovens
• Apparatuur voor de productie van zonnecellen
• Isolatie van de ingang en uitgang van de ovenbuis
• Halfgeleiderdiffusieovens
• Halfgeleideroxidatieovens
• LPCVD en thermische verwerkingsapparatuur
• Kwartsovensamenstellen
• Reactiesystemen voor hoge temperaturen
• Laboratoriumbuisovens
• Industriële warmtebehandelingsapparatuur
• Op maat gemaakte thermische barrièreconstructies van kwarts

Aangepaste ontwerpopties

Wij kunnen kwartsisolatieplaten vervaardigen met:

• Aangepaste buitendiameters
• Verschillende plaatdiktes
• Centrale gaten of grote openingen
• Randinkepingen en positioneringssleuven
• Montage- of uitlijningsgaten
• Getrapte of verzonken profielen
• Geslepen of gepolijste oppervlakken
• Afgeschuinde of afgeronde randen
• Aangepaste vlakheid en toleranties
• Transparant, ondoorzichtig of mat kwarts
• Bijpassende kwartshouders met meerdere sleuven
• Complete plaat-en-houderconstructies

Voor vervangende onderdelen kan de productie gebaseerd zijn op een technische tekening, CAD-bestand, fysiek monster of gemeten apparatuurafmetingen.

Productieproces

Een typisch productieproces omvat:

1. Kwartsmateriaal en kwaliteitselectie
2. Ruwe plaat snijden
3. CNC-profielbewerking
4. Gaten-, sleuf- en uitsnijdingsverwerking
5. Oppervlakteslijpen of polijsten
6. Kanten afschuinen en afwerken
7. Behandeling tegen stress indien nodig
8. Precisiereiniging
9. Dimensionale inspectie
10. Visuele inspectie
11. Beschermende verpakking

Het productieproces wordt aangepast aan de plaatdiameter, dikte, openingsgeometrie, oppervlaktevereisten en bestelhoeveelheid.

Kwaliteitsinspectie

Elke thermische kwartsisolatieplaat kan worden geïnspecteerd op:

• Buitendiameter of totale afmetingen
• Plaatdikte
• Afmetingen van opening en uitsparing
• Gat- en sleufposities
• Vlakheid
• Parallellisme
• Oppervlakteconditie
• Randkwaliteit
• Chips en scheuren
• Krassen en bewerkingsfouten
• Materiële uitstraling
• Netheid
• Passend bij de bijbehorende houder

Inspectierapporten kunnen worden verstrekt volgens de overeengekomen technische vereisten.

Informatie vereist voor offerte

Geef a.u.b. op:

1. Plaatvorm en totale afmetingen
2. Plaatdiameter, indien cirkelvormig
3. Plaatdikte
4. Afmetingen centrale opening
5. Indeling van gaten, sleuf of inkeping
6. Eisen aan de oppervlakteafwerking
7. Vereisten voor randbehandeling
8. Vlakheid en maattoleranties
9. Kwartsmateriaal of zuiverheidseisen
10. Maximale bedrijfstemperatuur
11. Voorwaarden voor verwarmings- en koelcyclus
12. Oven sfeer
13. Benodigde hoeveelheid
14. Technische tekening, CAD-bestand of fysiek monster

Als de plaat in een bestaande kwartshouder wordt geïnstalleerd, geef dan ook de sleufbreedte, sleufdiepte en benodigde montageafstand op.

Verpakking

Kwartsplaten zijn kwetsbaar en vereisen een geschikte verpakkingsbescherming. Beschikbare verpakkingsmethoden zijn onder meer:

• Schone beschermende verpakking
• Individuele plaatscheiding
• Zacht schuim of EPE-demping
• Op maat gesneden schuiminzetstukken
• Versterkte exportdozen
• Houten kisten voor bestellingen met een grote diameter of batches

Platen met een grote diameter kunnen afzonderlijk worden gescheiden om contact, krassen en randbeschadiging tijdens transport te verminderen.

Veelgestelde vragen

1. Wat is de functie van een kwarts thermische isolatieplaat?

Het wordt gebruikt als onderdeel van een thermische barrière nabij een ovenbuisopening. Meerdere platen geïnstalleerd met gecontroleerde afstanden helpen de overdracht van stralingswarmte te beperken en nabijgelegen ovenonderdelen te beschermen.

2. Is Ø420 × 5 mm de enige beschikbare maat?

Nr. Ø420 mm met een dikte van 5 mm is een referentiespecificatie. Diameter, dikte, openingen en andere afmetingen kunnen worden aangepast.

3. Kunnen zowel transparante als ondoorzichtige kwartsmaterialen worden geleverd?

Ja. Er zijn transparante, ondoorzichtige, geslepen en matte kwartsopties beschikbaar. Ondoorzichtig kwarts wordt vaak gekozen wanneer het verminderen van de directe stralingswarmteoverdracht een belangrijke vereiste is.

4. Kan de plaat op basis van tekening of monster worden vervaardigd?

Ja. Wij ondersteunen de productie op basis van technische tekeningen, CAD-bestanden, apparatuurafmetingen of fysieke monsters.

5. Kunnen er speciale gaten, sleuven of uitsparingen worden toegevoegd?

Ja. Centrale openingen, positioneringsgaten, randinkepingen, montagesleuven en maatwerkprofielen kunnen volgens tekening nauwkeurig worden bewerkt.

6. Zijn er bijpassende kwartsplaathouders leverbaar?

Ja. Wij kunnen bijpassende kwartshouders met meerdere sleuven vervaardigen en de platen en houder leveren als een compleet ovenisolatiesamenstel.

7. Is de plaat geschikt voor continubedrijf bij 1.100°C?

Gesmolten kwarts kan geschikt zijn voor dit temperatuurbereik, maar de prestaties op de lange termijn zijn afhankelijk van de kwartskwaliteit, plaatgrootte, dikte, mechanische belasting, montagemethode, ovenatmosfeer en thermische cycli. De volledige bedrijfsomstandigheden moeten worden beoordeeld voordat de specificatie wordt bevestigd.

8. Hoe moet de plaatdikte worden gekozen?

De dikte moet worden gekozen op basis van de plaatdiameter, de breedte van de houdergleuf, de installatierichting, de mechanische ondersteuning, de thermische omstandigheden, de vereiste levensduur en de toegestane vervorming.
