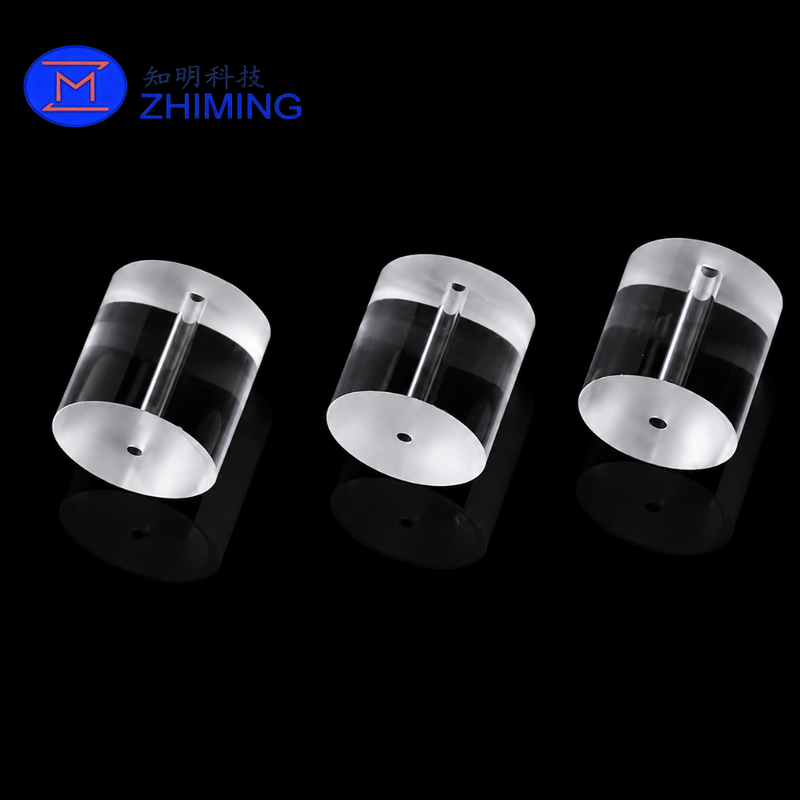

Deze op maat gemaakte dikwandige kwartsbuis is een compact, nauwkeurig vervaardigd gesmolten kwartscomponent met een kort cilindrisch lichaam en een recht asgat dat door het product loopt.De structuur ervan verschilt van de conventionele lange kwartsbuizenHet onderdeel heeft een relatief grote buitendiameter, een korte totale lengte, een dikke transparante wand en twee vlakke cirkelvormige eindgevels.

Het product bevat één doorlopend gat, zonder een aparte zijdelingse capillaire poort, omdat gesmolten kwarts doorzichtig is en licht brekt.de binnenwand van de asgaten kan als een extra buis verschijnen wanneer deze vanuit bepaalde hoeken wordt bekekenIn werkelijkheid behoort de zichtbare interne structuur tot de enkele doorboor.

Afhankelijk van het beoogde gebruik kan dit product ook worden omschreven als een kwartshuls, kwartsbuis, kwartsspacer, korte kwartscilinder of precieze gesmolten silicabuis.binnendiameter, lengte, oppervlakteconditie en afmetingstoleranties kunnen worden vervaardigd volgens de tekeningen van de klant.

Korte en dikke cilindrische ontwerp

Het meest onderscheidende kenmerk van dit onderdeel is de compacte cilindrische vorm. In vergelijking met standaard kwartsbuizen is de wand aanzienlijk dikker ten opzichte van de diameter van het binnengat.Dit ontwerp zorgt voor voldoende kwartsmateriaal rond de boor en geeft het onderdeel een stabiele structuur tijdens het bewerken, schoonmaken, hanteren en installeren.

De korte cilindrische vorm is vooral geschikt voor installaties waar de plaats beperkt is en kan als zelfstandig functioneel onderdeel worden gebruikt of in combinatie met metaal, keramiek, grafiet,siliciumcarbide, glas of andere kwartscomponenten.

Mogelijke functies zijn:

• Positionering en afstand;
• elektrische isolatie;
• thermische isolatie;
• een beschermingsmaatregel voor staaf of draad;
• installatie van sensoren;
• Gas- of vloeistofgeleiding;
• Elektrode-isolatie;
• Mechanische uitlijning;
• Verzameling van hoogzuivere apparatuur.

De definitieve functie is afhankelijk van de afmetingen, de bedrijfsomgeving, de montagewijze en de vereisten van het proces.

Precision Axial door de boor

Een recht gat loopt door het kwartslichaam in de longitudinale richting en kan worden gebruikt voor het plaatsen van een staaf, draad, elektrode, thermo, sensor, glasvezel of kleine buis.Het kan ook dienen als een doorgang voor gas of vloeistof in aangepaste laboratorium- en industriële apparatuur.

De binnendiameter kan worden aangepast aan de vereiste montagevrijheid of de vereiste stroomcapaciteit.en de concentrisiteit kan ook worden gecontroleerd volgens de technische tekening.

Voor toepassingen die een nauwkeurige uitlijning vereisen, is de relatie tussen het binnenste gat en het buitenste cilindrische oppervlak belangrijk.Gecontroleerde concentrisiteit helpt het ingebrachte onderdeel blijven correct geplaatst in de kwarts mouw.

De beschikbare booromstandigheden kunnen standaard bewerkte, gemalen, schoongemaakte of met vuur afgewerkte oppervlakken omvatten.en geselecteerd productieproces.

Hoogzuiver gesmolten kwartsmateriaal

De buis kan worden vervaardigd uit gesmolten kwarts of gesmolten silica, geselecteerd op basis van de toepassing.en laboratoriumapparatuur vanwege de combinatie van thermische, elektrische, chemische en optische eigenschappen.

De belangrijkste kenmerken van het materiaal zijn:

• lage koëfficiënt van thermische uitbreiding;
• goede thermische schokbestendigheid;
• Een hoge elektrische isolatie;
• laag potentieel voor verontreiniging;
• goede chemische stabiliteit;
• transparante uitstraling;
• een vermogen tot hoge temperaturen;
• Goede dimensionale stabiliteit onder gecontroleerde omstandigheden.

Er kunnen standaard industrieel gesmolten kwarts, hoogzuiver kwarts en geselecteerde gesmolten silica kwaliteiten verkrijgbaar zijn.golflengte-transmissie, thermische cyclus, procesatmosfeer en chemische blootstelling.

Persoonlijke eindverwerking

Beide uiteinden van de buis zijn gevormd als vlakke cirkelvormige oppervlakken.optische waarneming, of afdichting contact.

Beschikbare eindbehandelingen kunnen zijn:

• Precision ground;
• fijn gelapt;
• doorzichtig gepolijst;
• Gevriesd;
• brandgepolijst;
• gecamferen;
• Rand afgerond.

De vlakheid en parallelisme kunnen worden gecontroleerd wanneer het onderdeel rechtop moet staan, tussen andere componenten moet passen of een nauwkeurige axiale uitlijning moet behouden.

Een gecamferde of afgeronde rand wordt aanbevolen wanneer herhaalde behandeling wordt verwacht.

Opties voor de vervaardiging op maat

Dit product wordt gewoonlijk vervaardigd volgens specifieke projectvereisten in plaats van als een vast standaardproduct te worden geleverd.

Aanpasbare parameters omvatten:

Voor kleine binnengaten, dikke wanden of strakke concentrisiteitsvereisten moet de haalbaarheid van de productie vóór de productie worden beoordeeld.

Vervaardigingscapaciteit

Afhankelijk van de vereiste afmetingen en de bestelhoeveelheid kan het onderdeel worden vervaardigd uit een dikwandige kwartsbuis of van een massieve kwartscilinder.

Beschikbare verwerkingsmogelijkheden kunnen zijn:

• met een vermogen van meer dan 50 W;
• Quartzbooringen;
• een vermogen van meer dan 10 W;
• a. met een vermogen van meer dan 50 W;
• het slijpen van de uiteindelijke oppervlakte;
• Lapping;
• optisch polijsten;
• brandpolijst;
• een afmeting van de randen;
• Ultrasone reiniging;
• een hoog zuiverheidsniveau;
• Persoonlijke beschermende verpakking.

Voor de verificatie van afmetingen en montage kunnen vóór de productie van een serie prototypehoeveelheden worden geproduceerd.

Typische toepassingen

Deze korte, dikwandige kwartsbuis kan worden gebruikt in apparatuur die hittebestendigheid, elektrische isolatie, chemische schoonheid, dimensionale stabiliteit of transparante waarneming vereist.

Typische toepassingen zijn:

• apparatuur voor de verwerking van halfgeleiders;
• met een vermogen van meer dan 50 W;
• laboratoriuminstrumenten;
• apparatuur voor hoogtemperatuuronderzoek;
• vacuümsystemen;
• gasleveringsapparatuur;
• analytische instrumenten;
• optische apparatuur;
• Plasmaverwerkingssystemen;
• Sensorbeschermingscomponenten;
• elektrode-isolatiehulzen;
• thermocouple-isolatie;
• apparaten voor chemische verwerking;
• Onderzoeksapparatuur;
• Precieze positioneringsassemblages.

Voor gas- of vloeistoftoepassingen moeten de werkdruk, het stroommedium, de temperatuur, de afdichtingsstructuur en de verbindingsmethode vóór de productie worden bevestigd.

Voordelen van het product

Compacte geometrie

Het korte cilindrische ontwerp is geschikt voor apparatuur met beperkte installatieruimte.

Dikke kwartswand

De substantiële wanddikte zorgt voor een stabiele structuur en maakt het mogelijk om een klein asgat in een relatief groot kwartslichaam op te nemen.

Aangepaste afmeting

De diameter van het gat kan worden aangepast aan de vereisten van staven, draden, sensoren, elektroden, optische vezels of vloeistof.

Transparante bouw

Het transparante lichaam maakt een visuele inspectie mogelijk van de binnenboor en de ingebrachte onderdelen.

Hoog zuiver materiaal

Kwarts is geschikt voor toepassingen waarbij verontreinigingsbeheersing en materiaalzuiverheid belangrijk zijn.

Precieze aanpassing

Afmetingen, toleranties, eindoppervlakken, concentrisiteit en reinigingsnormen kunnen volgens tekeningen worden vervaardigd.

Kwaliteitscontrole

De inspectie kan worden uitgevoerd volgens de overeengekomen technische specificaties.

• Buitendeurs;
• totale lengte;
• de diameter van het doorbroken gat;
• de wanddikte;
• de positie van de boor;
• De onderstaande parameters zijn van toepassing:
• concentriciteit OD-ID;
• het vlak zijn van het eindoppervlak;
• een parallelisme tussen de eindfasen;
• op het oppervlak geschrapt zijn;
• edge-chips;
• zichtbare bubbels en insluitsels;
• de reiniging van de oppervlakken;
• Verpakkingstoestand.

Indien nodig kunnen dimensie-inspectieverslagen en productfoto's worden verstrekt.

Informatie die vereist is voor de offerte

Gelieve de volgende informatie te verstrekken voor technische evaluatie en offerte:

1. Buitendeurs;
2. totale lengte;
3. de diameter van het doorbroken gat;
4. afmetingen;
5. Concentriciteitsvereiste;
6. afwerking van het eindvlak;
7. randbehandeling;
8. Quartzmateriaal of zuiverheidsgraad;
9. werktemperatuur;
10. de beoogde toepassing;
11. "Technologie" voor het "ontwikkelen" of "ontwikkelen" van "technologieën" bedoeld in 5A001.a.1., 5A001.b.2. of 5A001.b.2.
12. de hoeveelheid van de bestelling;
13. Technische tekening of referentiemonster.

Veelgestelde vragen

Is dit product een kwartsbuis of een kwartsstaaf?

Het wordt geclassificeerd als een kwartsbuis omdat het een door een as gelegd gaatje bevat.

Heeft het een zijde capillaire poort?

Nee, het afgebeelde onderdeel heeft een enkele axiale doorboor, zonder een onafhankelijke zijkapillaire poort.

Kan het gat kleiner of groter worden gemaakt?

Ja, de diameter van het gat kan aangepast worden, afhankelijk van de buitendiameter, lengte, wanddikte, rechtheid en tolerantie.
