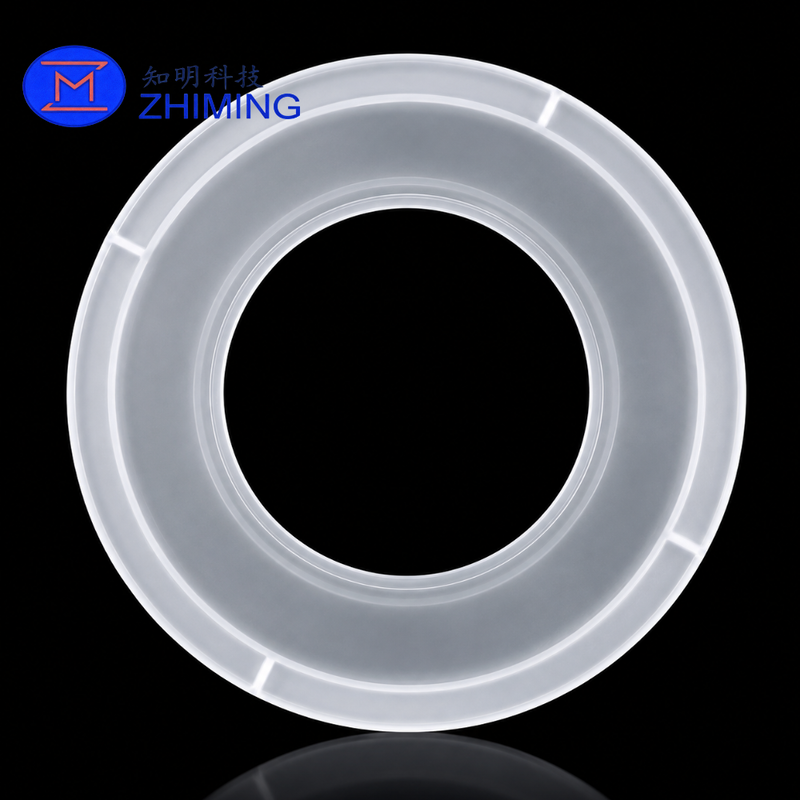

Deze hoogzuivere gesmolten kwarts borgring is een groot ringvormig onderdeel dat wordt vervaardigd voor precisie-apparatuursamenstellingen die thermische stabiliteit, elektrische isolatie, chemische weerstand en minimale materiaalcontaminatie vereisen. Het product wordt gekenmerkt door een breed cirkelvormig lichaam, een groot open midden, een verhoogde binnenrand, een getrapt buitenprofiel en meerdere positioneringskenmerken die rond de omtrek zijn verdeeld.

In plaats van een eenvoudige platte kwartsring, bevat het onderdeel verschillende machinaal bewerkte niveaus die installatievrijheid, mechanische positionering, componentenscheiding of gecontroleerde ondersteuning binnen een apparatuursamenstelling kunnen bieden. Het brede ringvormige oppervlak biedt een stabiel contactgebied, terwijl het verhoogde binnengedeelte kan helpen bij het centreren van een ander onderdeel of het handhaven van een gedefinieerde opening rond een intern procesgebied.

De buitenrand bevat verschillende machinaal bewerkte onderbrekingen of positioneringssleuven. Deze structuren kunnen worden ontworpen om overeen te komen met corresponderende armaturen, rotatie te voorkomen, de montageoriëntatie vast te stellen of speling te bieden voor naburige componenten. Hun aantal, vorm, positie, diepte en breedte kunnen worden aangepast volgens de technische tekening van de klant.

Deze kwartsring is geschikt voor aangepaste halfgeleiderapparatuur, vacuümsystemen, instrumenten voor hoge temperaturen, laboratoriumproceskamers, optische samenstellingen en andere industriële systemen waar conventionele metalen of polymeerringen contaminatie, elektrische geleidbaarheid of thermische uitzettingsproblemen kunnen veroorzaken.

Technische Specificaties

Grote ringvormige kwartsconstructie

Het product heeft een grote cirkelvormige opening in het midden, waardoor een breed ringvormig lichaam ontstaat. Deze open structuur stelt de ring in staat om een proceszone, kameropening, buis, wafergebied, verwarming, optisch pad of een ander intern apparatuurcomponent te omringen zonder het centrale werkgebied te blokkeren.

De ringvorm kan voor verschillende functies worden aangepast, waaronder:

• Mechanische ondersteuning;
• Componentretentie;
• Apparatuuruitlijning;
• Thermische scheiding;
• Elektrische isolatie;
• Bescherming van procesgebied;
• Kamerspacing;
• Perifere afscherming;
• Montage en positionering.

De exacte rol van het component is afhankelijk van de installatiepositie en de afmetingen van de omringende apparatuur. Om deze reden kan de uiteindelijke productnaam variëren tussen kwarts borgring, kwarts steunring, kwarts kamerring, kwarts afstandring of kwarts flensring.

Getrapt binnen- en buitenprofiel

Een belangrijk kenmerk van het component is de getrapte doorsnede. De binnenomtrek bevat een verhoogde rand of schouder, terwijl het buitengedeelte extra veranderingen in hoogte en dikte bevat.

Deze getrapte constructie kan bieden:

• Een gecontroleerd montageoppervlak;
• Een centreerinterface;
• Een gedefinieerde componentopening;
• Extra structurele dikte;
• Ruimte voor afdichtingen of omringende onderdelen;
• Verbeterde compatibiliteit met een bestaand kamerprofiel;
• Scheiding tussen functionele oppervlakken.

De verhoogde binnenrand kan worden geleverd met een geslepen, gepolijst of vuurafgewerkt oppervlak, afhankelijk van of het wordt gebruikt voor positionering, contact, visuele toegang of deeltjescontrole.

De overgang tussen verschillende niveaus kan worden geproduceerd met rechte schouders, afgeronde hoeken, afschuiningen of aangepaste contouren. Scherpe interne hoeken worden over het algemeen zoveel mogelijk vermeden, omdat zorgvuldig ontworpen overgangen lokale spanningsconcentratie in brosse kwartscomponenten kunnen verminderen.

Precisie positioneringskenmerken

Verschillende gelijkmatig verdeelde kenmerken zijn zichtbaar langs de buitenomtrek. Dit kunnen ondiepe groeven, reliefsecties, uitlijningsinkepingen of positioneringssleuven zijn.

Ze kunnen worden gebruikt om:

• De installatierichting te definiëren;
• Apparatuur bevestigingspunten te matchen;
• Ongewenste rotatie te voorkomen;
• Ruimte te bieden rond klemmen;
• De kwartsring uit te lijnen met een ander component;
• Referentiepunten te creëren voor montage-inspectie.

De positioneringskenmerken zijn volledig aanpasbaar. Klanten kunnen het aantal sleuven, de hoekafstand, de afmetingen, de hoekradius en de relatie tot andere kritieke oppervlakken specificeren.

Voor vervangende onderdelen is het belangrijk om de hoekpositie van elk positioneringskenmerk te verifiëren. Zelfs als de buiten- en binnendiameters correct zijn, kunnen verkeerd gepositioneerde sleuven ervoor zorgen dat het component niet in de originele apparatuur past.

Materiaalopties voor gesmolten kwarts

Het component kan worden geproduceerd uit verschillende kwaliteiten gesmolten kwarts of gesmolten silica. Materiaalkeuze moet gebaseerd zijn op de werkomgeving en niet alleen op uiterlijk.

Beschikbare opties kunnen zijn:

• Algemene industriële gesmolten kwarts;
• Hoogzuivere gesmolten kwarts;
• Halfgeleiderkwaliteit kwarts;
• Synthetische gesmolten silica;
• Optische kwaliteit gesmolten silica;
• Laag-hydroxyl gesmolten silica;
• Hoog-hydroxyl gesmolten silica.

Hoogzuivere kwarts wordt vaak geselecteerd voor apparatuur waar metaalcontaminatie, deeltjesgeneratie en chemische compatibiliteit moeten worden gecontroleerd.

Synthetische gesmolten silica kan worden overwogen wanneer verbeterde optische transmissie of een nauwere controle van materiaalkonstantie vereist is. Het juiste materiaal moet worden geselecteerd op basis van golflengte, temperatuur, atmosfeer, zuiverheid en apparatuurvereisten.

Thermische en chemische prestaties

Gesmolten kwarts heeft een lage thermische uitzettingscoëfficiënt en kan dimensionale stabiliteit behouden onder veel verhoogde temperatuuromstandigheden. Dit maakt het nuttig voor ovenassemblages, laboratoriumverwarmingssystemen, halfgeleidergereedschappen en proceskamers die herhaaldelijk verwarmen en afkoelen ervaren.

De thermische prestaties zijn nog steeds afhankelijk van verschillende praktische factoren:

• Maximale bedrijfstemperatuur;
• Verwarmings- en koelsnelheid;
• Temperatuurgelijkmatigheid;
• Mechanische beperking;
• Ringafmetingen;
• Gegokaliseerde contactdruk;
• Oppervlakteconditie;
• Bestaande interne spanning.

Ongelijkmatige verwarming of rigide klemming kan thermische spanning veroorzaken. Ringen met een grote diameter moeten daarom gelijkmatig worden ondersteund en mogen niet in samenstellingen worden geforceerd met onvoldoende speling.

Kwarts biedt ook weerstand tegen veel proceschemicaliën en zuren. Het is echter niet universeel bestand tegen elk chemisch middel. Vloeizuur en bepaalde hete alkalische materialen kunnen kwartsoppervlakken aantasten, dus chemische compatibiliteit moet vóór gebruik worden beoordeeld.

Elektrische isolatie

Gesmolten kwarts is een elektrisch isolerend materiaal. De ring kan daarom worden gebruikt in apparatuur waar elektrische isolatie vereist is tussen geleidende componenten.

Potentiële toepassingen omvatten samenstellingen nabij:

• Elektroden;
• Plasma bronnen;
• Verwarmingselementen;
• Elektrische doorvoeren;
• Sensoren;
• Metalen kamercomponenten;
• Hoogspanningsprocesgebieden.

Het brede ringlichaam kan zowel mechanische scheiding als elektrische isolatie bieden, afhankelijk van de uiteindelijke configuratie.

Selectie van oppervlakteafwerking

Het getoonde product heeft een semi-transparant of gematteerd ringvormig oppervlak gecombineerd met helderdere gepolijste randen. Deze gemengde afwerking wordt vaak opzettelijk gecreëerd, afhankelijk van de functie van elk gebied.

Beschikbare oppervlakteopties omvatten:

Geslepen afwerking

Een geslepen oppervlak biedt een uniform mat uiterlijk en wordt vaak gebruikt voor niet-optische ondersteuningsgebieden.

Gelapte afwerking

Lappen kan de vlakheid, parallelisme en contactconsistentie verbeteren in vergelijking met gewoon slijpen.

Transparant polijsten

Polijsten kan de transparantie verhogen en een gladder oppervlak creëren. Het kan worden gespecificeerd voor visuele inspectie, optische transmissie, verminderde residu-retentie of precieze contactgebieden.

Vuurpolijsten

Vuurpolijsten kan geselecteerde randen gladmaken en scherpe machinale markeringen verminderen. Het wordt doorgaans alleen toegepast waar geschikt voor de vereiste tolerantie.

Gematteerde afwerking

Een gecontroleerde gematteerde afwerking kan worden gebruikt om verblinding te verminderen of een uniform niet-optisch oppervlak te bieden.

Verschillende afwerkingen kunnen worden toegepast op het bovenvlak, ondervlak, binnenwand, buitenwand, trappen en positioneringssleuven.

Aanpasbare productieparameters

Deze gesmolten kwartsring wordt gemaakt volgens klantspecifieke afmetingen. Beschikbare aanpassingen omvatten:

• Totale buitendiameter;
• Diameter centrale opening;
• Totale dikte;
• Breedte ringlichaam;
• Hoogte binnenrand;
• Breedte binnenrand;
• Afmetingen buitentrap;
• Aantal positioneringssleuven;
• Breedte en diepte van de sleuf;
• Hoekpositie van de sleuf;
• Radius van de binnen- en buitenrand;
• Oppervlaktevlakheid;
• Oppervlakteparallelisme;
• Concentrisch binnen en buiten;
• Rondheid;
• Oppervlakteruwheid;
• Randafschuiningen;
• Materiaal kwaliteit;
• Reinigingsprocedure;
• Verpakkingsmethode.

Een complete tekening moet datumvlakken en kritieke afmetingen duidelijk identificeren. Wanneer concentrisch en de positie van de sleuf belangrijk zijn, moet de tekening een gedefinieerde referentieas bevatten.

Productieproces

Afhankelijk van de productafmetingen en het materiaal kan de productie omvatten:

• Voorbereiding van kwarts blanco;
• Cirkelvormig snijden met grote diameter;
• Bewerking van centrale opening;
• Slijpen van binnendiameter;
• Slijpen van buitendiameter;
• Oppervlakteslijpen;
• Trapbewerking;
• Bewerking van sleuven en inkepingen;
• Randafschuining;
• Precisie lappen;
• Gegokaliseerde polijsten;
• Vuurafwerking;
• Reiniging;
• Dimensionale inspectie;
• Beschermende verpakking.

Grote kwartscomponenten vereisen zorgvuldige hantering tijdens de productie, omdat overmatige lokale kracht schade aan de randen of verborgen scheuren kan veroorzaken.

Voor bijzonder veeleisende toepassingen kan eerst een prototype worden geproduceerd om de dimensionale pasvorm en montagecompatibiliteit te bevestigen.

Potentiële toepassingen

De getrapte borgring van gesmolten kwarts kan worden overwogen voor:

• Halfgeleider proceskamers;
• Plasma-verwerkingsapparatuur;
• Ets systemen;
• Depositieapparatuur;
• Diffusie ovenassemblages;
• Oxidatieapparatuur;
• Wafer-verwerkingsgereedschappen;
• Laboratoriumsystemen voor hoge temperaturen;
• Vacuümkamers;
• Kwarts reactorassemblages;
• Thermische isolatiestructuren;
• Optische apparatuur;
• Gasverwerkingsinstrumenten;
• Aangepaste onderzoeksapparatuur;
• Industriële machines met hoge zuiverheid.

Het kan functioneren als een ondersteunend, borgend, uitlijnend, scheidend, isolerend of beschermend component.

Omdat het exacte gebruik niet alleen op uiterlijk kan worden vastgesteld, moeten de bedrijfsomstandigheden en montage-tekeningen worden beoordeeld vóór de definitieve productie.

Belangrijkste productvoordelen

Aangepaste compatibiliteit met apparatuur

De complete ringgeometrie kan worden aangepast aan bestaande apparatuurafmetingen en montage-interfaces.

Lage thermische uitzetting

Gesmolten kwarts biedt goede dimensionale stabiliteit tijdens vele verwarmings- en koelprocessen.

Hoge materiaalkwaliteit

Hoogzuivere kwaliteiten helpen het risico op contaminatie in gevoelige procesomgevingen te verminderen.

Geïntegreerd ringvormig ontwerp

Het component wordt vervaardigd als één enkele ring, waardoor verbindingen tussen meerdere gemonteerde onderdelen worden vermeden.

Precisie positioneringskenmerken

Buitenste sleuven en getrapte oppervlakken kunnen helpen bij het regelen van de oriëntatie en installatiepositie.

Meerdere oppervlakteopties

Geslepen, gelapte, gepolijste, gematteerde en vuurafgewerkte oppervlakken kunnen in één component worden gecombineerd.

Geschikt voor kleine batchaanpassingen

Prototype-, vervangingsonderdeel- en batchproductievereisten kunnen worden beoordeeld volgens de tekening.

Kwaliteitscontrole

Inspectie kan worden uitgevoerd aan de hand van de goedgekeurde tekening. Veelvoorkomende controlepunten omvatten:

• Buitendiameter;
• Binnendiameter;
• Totale dikte;
• Traphoogte;
• Trapbreedte;
• Aantal sleuven;
• Afmetingen van de sleuf;
• Hoekpositie van de sleuf;
• Vlakheid;
• Parallelisme;
• Rondheid;
• Concentrisch;
• Oppervlakteruwheid;
• Oppervlakte krassen;
• Randchips;
• Zichtbare bubbels;
• Insluitingen;
• Reinheid;
• Verpakkingsconditie.

Meetmethoden moeten vooraf worden overeengekomen wanneer zeer strakke toleranties vereist zijn, met name voor grote ringen waarbij temperatuur- en ondersteuningsomstandigheden meetresultaten kunnen beïnvloeden.

Reinigings- en verpakkingsopties

Beschikbare reinigings- en verpakkingsdiensten kunnen omvatten:

• Standaard reiniging;
• Ultrasone reiniging;
• Spoelen met gedeïoniseerd water;
• Hoogzuivere chemische reiniging;
• Handeling compatibel met cleanroom;
• Individuele beschermende wikkeling;
• Dubbellaagse verzegelde zakken;
• Schuim positioneringssteunen;
• Stevige exportkratten.

Het product moet tijdens transport over een breed gebied worden ondersteund. Directe impact op de buitenrand of de binnenopening moet worden vermeden.

Offertevereisten

Geef de volgende informatie voor een offerte:

1. Buitendiameter;
2. Diameter van de binnenopening;
3. Totale dikte;
4. Volledige afmetingen van de getrapte doorsnede;
5. Aantal en positie van positioneringssleuven;
6. Vereiste vlakheid;
7. Vereiste parallelisme;
8. Vereiste concentrisch;
9. Vereisten voor oppervlakteafwerking;
10. Kwarts materiaal kwaliteit;
11. Bedrijfstemperatuur;
12. Blootstelling aan chemicaliën of procesgassen;
13. Apparatuurtoepassing;
14. Vereiste hoeveelheid;
15. Tekening of origineel monster.

Voor vervangende apparatuurcomponenten kan het verstrekken van zowel de originele tekening als verschillende duidelijke foto's het risico op dimensionale misverstanden verminderen.

Veelgestelde vragen

Wat is het verschil tussen deze kwartsring en een standaard kwartsflens?

Een standaard kwartsflens wordt vaak geassocieerd met buisaansluitingen, afdichtingsinterfaces of boutgaten. Dit product heeft geen zichtbare boutgaten en wordt beter beschreven als een borg-, steun-, kamer- of positioneringsring. Het kan nog steeds onder de categorie Kwartsflens worden geplaatst vanwege zijn grote getrapte ringvormige geometrie.

Kan de verhoogde binnenrand worden verwijderd of gewijzigd?

Ja. De diameter, hoogte, breedte, hoekradius en oppervlakteafwerking kunnen worden gewijzigd volgens de apparatuurtekening.

Kunnen er extra gaten in de ring worden bewerkt?

Gaten, sleuven, reliefgebieden en positioneringskenmerken kunnen worden geëvalueerd. De haalbaarheid hangt af van hun afmetingen, locatie, afstand tot de rand, ringdikte en vereiste sterkte.
