Aangepaste kwarts thermische isolatieplaathouder voor fotovoltaïsche ovensystemen

Op maat gemaakte kwartsplatenhouder voor fotovoltaïsche ovensystemen

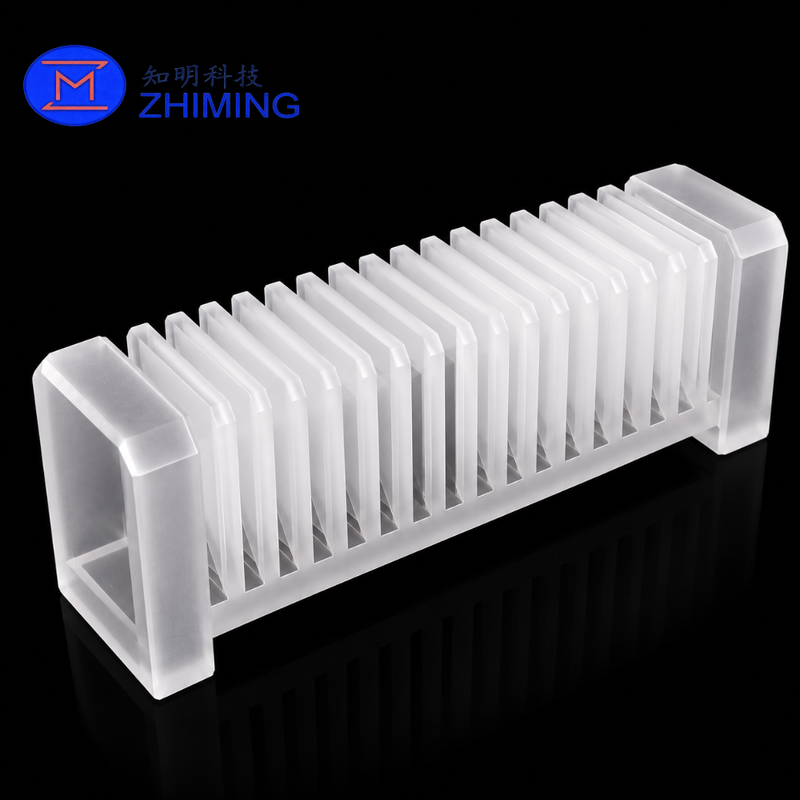

De Quartz Thermal Insulation Plate Holder is een gespecialiseerd ovencomponent dat wordt gebruikt om meerdere quartz isolatieplaten of thermische barrièreplaten veilig te plaatsen rond de opening van een procesbuis.

Gemaakt van hoogzuiver gesmolten kwarts, biedt de houder een lage thermische expansie, een goede weerstand tegen thermische schokken, hoge temperatuur compatibiliteit en een laag verontreinigingspotentieel.De nauwkeurig bewerkte meervoudige slotstructuur zorgt voor een gelijkmatige afstand tussen de afzonderlijke isolatieplaten, die bijdraagt tot de vorming van een stabiele thermische barrière bij de openingshoek van de oven.

Wanneer de complete montage is geïnstalleerd met overeenkomstige kwartsisolatieplaten, kan deze helpen om de warmteoverdracht rond de buisopening te verminderen, de thermische stabiliteit te verbeteren,en beperken van overmatige blootstelling aan hitte aan nabijgelegen ovendelementen.

Deze op maat gemaakte kwartshouder is geschikt voor fotovoltaïsche diffuusovens, halfgeleider oxidatie- en diffusiesystemen, LPCVD-apparatuur, laboratoriumbuisovens,andere hoogtemperatuurverwerkingssystemen.

Belangrijkste kenmerken

Hoogzuiver gesmolten kwarts

Gemaakt van hoogzuivere gesmolten silica om verontreiniging in fotovoltaïsche en halfgeleider thermische verwerkingsomgevingen te minimaliseren.

Precision Multi-Slot Structure

De spleetbreedte, -diepte, -afstand en -hoeveelheid kunnen nauwkeurig worden bewerkt om overeen te komen met de dikte en -opstelling van de isolatieplaten.

Lage thermische expansie

Gesmolten kwarts heeft een zeer lage coëfficiënt van thermische uitbreiding, waardoor de houder de dimensionale stabiliteit behoudt tijdens herhaalde verwarmings- en koelcycli.

Verwarmingsresistentie

De kwartsstructuur is geschikt voor toepassingen waarbij temperatuursveranderingen voorkomen.

Stabiele plaatpositionering

De houder ondersteunt meerdere isolatieplaten in gecontroleerde intervallen, waardoor ongewenste beweging, kanteling en direct contact tussen aangrenzende platen wordt verminderd.

Compatibiliteit met aangepaste ovens

Algemene afmetingen, slotopstelling, montagefuncties, randgeometrie en oppervlakteconditie kunnen worden vervaardigd volgens de bestaande ovenassemblage.

Productspecificaties

De vermelde afmetingen zijn een referentie-specificatie en moeten worden bevestigd op basis van de materialenkwaliteit, de werktemperatuur, de toleranties en de structurele afmetingen van de oven.

Hoe de houder werkt

De houder wordt geïnstalleerd bij of nabij de opening van een ovenbuis.

De gecontroleerde afstand tussen de platen helpt:

• Behoud van een stabiele isolatieplaat
• Verminder de directe warmteoverdracht in de buurt van de buisopening
• Beperk ongewenste plaatbewegingen
• Verbeteren van de herhaalbaarheid tijdens installatie en onderhoud
• Bescherm dichtbij gelegen afdichtingen, frames en andere delen van de oven
• Ondersteunen van een stabielere thermische omgeving rond de oveningang

De thermische prestaties zijn afhankelijk van het aantal platen, de afstand, de plaatdikte, het materiaal, de temperatuur van de oven, de luchtstroom en de plaats van de installatie.

Voordelen van het product

• met een breedte van niet meer dan 50 mm
• Laag risico op metaalverontreiniging
• Geometrie van de slot met precisiebewerking
• Consistente plaatverdeling
• Laag coëfficiënt van thermische uitbreiding
• Goede weerstand tegen thermische cyclus
• met een vermogen van niet meer dan 50 W
• Stabiele plaatsing van meerdere kwartsplaten
• Compatibel met schone productieomgevingen
• Ontwerp van vervangbare en onderhoudbare onderdelen
• Aanpasbare afmetingen en montageconstructies
• Kwarts isolatieplaten kunnen worden geleverd

Typische toepassingen

• andere elektrische toestellen voor elektrische installaties
• Apparatuur voor de vervaardiging van zonnecellen
• Buizen van de soort gebruikt voor de vervaardiging van motorvoertuigen en motorvoertuigen
• met een breedte van niet meer dan 50 mm
• met een vermogen van niet meer dan 50 W
• met een vermogen van niet meer dan 10 kW
• LPCVD- en warmteverwerkingssystemen
• met een breedte van niet meer dan 50 mm
• met een vermogen van niet meer dan 10 kW
• Industriële warmtebehandelingsapparatuur
• Op maat gemaakte warmtebarrièresystemen voor ovens

Opties voor aangepast ontwerp

De quartz isolatieplaathouder kan worden aangepast met:

• Verschillende totale lengtes, breedtes en hoogten
• Persoonlijke hoeveelheid
• Verschillende spleetbreedten en -dieptes
• Eenvormige of variabele splitsing
• Persoonlijke basisdikte
• Positioneringsgaten of bevestigingsstukken
• met een breedte van niet meer dan 50 mm
• met een breedte van niet meer dan 50 mm
• Gepolijste, gemalen of lokaal gepolijste oppervlakken
• Speciale profielen voor de installatie van ovens
• met een breedte van niet meer dan 50 mm
• Volledige samenstellingen van houder en plaat

Voor bestaande ovensystemen kan de productie gebaseerd zijn op een technische tekening, een CAD-model, een fysiek monster of gemeten installatiedimensies.

Vervaardigingsproces

Een typisch productieproces omvat:

1. Selectie van kwartsmateriaal
2. Blank snijden en afmetingen bereiden
3. CNC-bewerking van profielen
4. Bewerkingen met behulp van slotmachines
5. Oppervlakte slijpen
6. Kantenkamperen en afwerking
7. Stressverlichtende behandeling indien nodig
8. Reiniging
9. Afmetingscontrole
10. Visuele inspectie
11. Beschermende verpakking

De specifieke productiemethode wordt geselecteerd op basis van het materiaaltype, de slotgeometrie, de tolerantievereisten en de bestelhoeveelheid.

Kwaliteitscontrole

Elke kwartsplatenhouder kan worden geïnspecteerd op:

• Algemene lengte, breedte en hoogte
• Slothoeveelheid
• Breedte en diepte van de slot
• Afstand van slot tot slot
• Precisie van de slotpositie
• Vlakheid van de basis
• Parallelisme en loodrechtheid
• Oppervlakteconditie
• Rande-integriteit
• Splinters, scheuren en bewerkingsdefecten
• Schoonheid
• met gelijkmatige isolatieplaten

Voor batchorders kunnen inspectieverslagen en aangepaste acceptatiestandaarden worden besproken.

Informatie die vereist is voor de offerte

Gelieve de volgende informatie te verstrekken:

1. Algemene afmetingen
2. Slothoeveelheid
3. Breedte en diepte van de slot
4. Afstand van slot tot slot
5. Afmetingen van de isolatieplaat van kwarts
6. De dikte van de basis en de steun
7. Montage- of plaatsingsvereisten
8. Verplichtingen inzake oppervlakteafwerking
9. Dimensionele toleranties
10. Maximale werktemperatuur
11. Verwarmings- en koelingsomstandigheden
12. Installatieoriëntatie en mechanische belasting
13. Vereiste hoeveelheid
14. Technische tekening, 3D-model of fysiek monster

Het verstrekken van de afmetingen van de isolatieplaat samen met de tekening van de houder zorgt voor een goede montagevrijheid.

Verpakking

Elk kwartshouder is individueel beschermd om het risico op scheuren, krassen, botsingen en breuken tijdens het vervoer te verminderen.

Tot de beschikbare verpakkingsmethoden behoren:

• Beschermende film of schone verpakking
• met een gewicht van niet meer dan 50 kg
• Individuele binnenkisten
• Versterkte exportkartonnen
• Houten behuizing voor grotere bestellingen of voor bestellingen in serie

Veelgestelde vragen

1. Wat is de functie van een kwarts warmte-isolatie platenhouder?

Het ondersteunt en plaatst meerdere kwartsisolatieplaten in de buurt van een opening van een ovenbuis.De complete plaat- en houderassemblage vormt een gelaagde thermische barrière en helpt om nabijgelegen ovencomponenten te beschermen tegen overmatige blootstelling aan warmte.

2Kan de hoeveelheid en de afstand tussen de spellen aangepast worden?

Ja, de hoeveelheid, breedte, diepte, afstand en positie van de slot kunnen worden aangepast aan de afmetingen van de isolatieplaat en het ontwerp van de oven.

3Kun je de houder maken op basis van een fysiek monster?

Ja, de fabricage op basis van monsters is beschikbaar, maar een afmetingentekening wordt aanbevolen wanneer een precieze splitsing of installatietoleranties vereist zijn.

4Welke informatie is nodig om de spleetbreedte te bepalen?

We hebben de dikte van de isolatieplaat nodig, de vereiste montagevrijheid, de werktemperatuur, de richting van de installatie en de dimensionale tolerantie.

5Is de referentiegrootte van 245 × 93 × 38 mm vastgelegd?

Nee, dit is slechts een referentiegrootte voor het getoonde product.

6- Kunnen er overeenkomstige kwarts isolatieplaten worden geleverd?

Ja, we kunnen de houder en de bijbehorende kwarts isolatieplaten produceren als afzonderlijke onderdelen of als een complete assemblage.

7Kan het product continu bij 1100°C worden gebruikt?

Gesmolten kwarts kan geschikt zijn voor dit temperatuurbereik, maar de langetermijnprestaties zijn afhankelijk van de kwaliteit van het kwarts, de componentgeometrie, de mechanische belasting, de montagewijze, de thermische cyclus,en de atmosfeer van de ovenDe bedrijfsomstandigheden moeten worden herzien voordat het ontwerp wordt bevestigd.

8Kunnen er prototypes worden geproduceerd voordat er een serie wordt geproduceerd?

Ja, er zijn prototypes, kleine batches en massaproductie beschikbaar.
