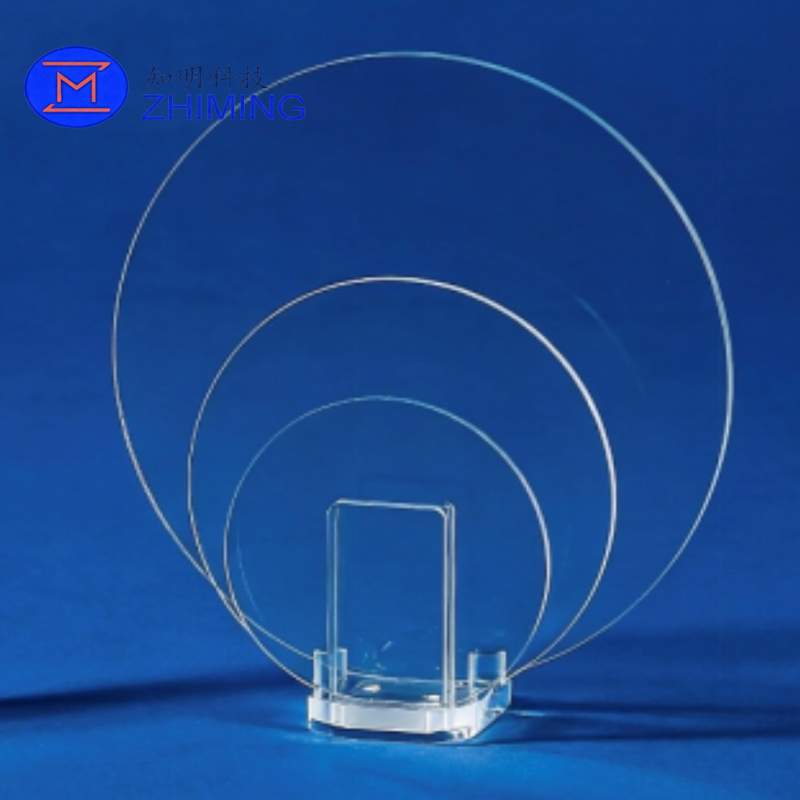

Sapphire tijdelijke waferdrager voor geavanceerde halfgeleiderverpakkingen

Saffier tijdelijke waferdrager voor geavanceerde halfgeleiderverpakkingen

Productoverzicht

De tijdelijke waferdrager van saffier is een hoogwaardige substraatoplossing die is ontworpen voor geavanceerde halfgeleiderverpakkingsprocessen, waaronder het hanteren van ultradunne wafers, 2,5D/3D IC-integratie, TSV, RDL en fan-out panel-level packing (FOPLP).

Het biedt een stijf, thermisch stabiel en dimensionaal nauwkeurig ondersteuningsplatform voor tijdelijke hecht- en onthechtingsprocessen, waardoor een stabiele verwerking van ultradunne wafers onder de 50 μm mogelijk wordt. Door kritische problemen met kromtrekken en door spanning veroorzaakte vervorming aan te pakken, verbetert de drager de procesopbrengst, uitlijningsnauwkeurigheid en productiestabiliteit in geavanceerde verpakkingsstromen aanzienlijk.

Uitdagingen in de sector

Terwijl halfgeleiderverpakkingen zich blijven ontwikkelen in de richting van een hogere integratiedichtheid en dunnere waferstructuren, worden fabrikanten geconfronteerd met toenemende problemen bij het handhaven van structurele stabiliteit tijdens thermische en mechanische processen die uit meerdere stappen bestaan.

De belangrijkste uitdagingen zijn onder meer:

• Mismatch thermische uitzettingscoëfficiënt (CTE) tussen matrijs, substraat, tussenlaag, ondervulling en vormmassa's
• Stressaccumulatie tijdens herhaalde thermische cycli
• Uitharding van krimp van lijm- en inkapselingsmaterialen
• Niet-uniforme dikteverdeling in ultradunne waferstapels
• Door kromtrekken veroorzaakte uitlijningsafwijking en verslechtering van de opbrengst
• Mechanische kwetsbaarheid van ultradunne wafers (<50 μm dikte)

Deze problemen beperken gezamenlijk de schaalbaarheid van processen, verlagen de opbrengst en verhogen de productiekosten in geavanceerde verpakkingsproductielijnen.

Oplossing: Sapphire Tijdelijk Carrier Platform

Saffier is een ideaal technisch materiaal voor tijdelijke waferdragers vanwege de unieke combinatie van mechanische, optische en thermische eigenschappen. Het biedt een stabiele fysieke basis voor veeleisende geavanceerde verpakkingsprocessen waarbij precisie en herhaalbaarheid van cruciaal belang zijn.

De saffierdrager maakt het volgende mogelijk:

• Zeer stabiele wafelondersteuning tijdens slijpen, lijmen en verdunnen
• Gecontroleerde vervorming onder thermische cyclusomgevingen
• Compatibiliteit met lasergebaseerde onthechtingsprocessen
• Uniforme spanningsverdeling over grootformaat substraten
• Herbruikbare en chemisch stabiele prestaties in industriële omgevingen

Belangrijkste voordelen

1. Ultrahoge mechanische stijfheid

Met een Young-modulus van 345–420 GPa onderdrukt saffier effectief buigen en kromtrekken, waardoor structurele stabiliteit wordt gegarandeerd tijdens thermische en mechanische processen onder hoge spanning.

2. Hoge hardheid en slijtvastheid

De Vickers-hardheid van 1800–2200 HV biedt uitstekende weerstand tegen oppervlakteschade, waardoor een lange levensduur en herhaalde procescycli mogelijk zijn.

3. Optische transmissiecapaciteit

Hoge transmissie (>83% in het bereik van 300–1200 nm) ondersteunt laseronthechtingsprocessen en zorgt voor compatibiliteit met meerdere tijdelijke bondingtechnologieën.

4. Superieure materiaaluniformiteit

Lage interne variatie zorgt voor een consistente spanningsverdeling, waardoor plaatselijke vervorming wordt geminimaliseerd en de procesconsistentie op waferniveau wordt verbeterd.

5. Thermische en chemische stabiliteit

Stabiel in omgevingen met hoge temperaturen en chemische reiniging, waardoor het geschikt is voor industriële halfgeleiderprocessen met een hoog hergebruik.

Technische specificaties

Wafer- en paneelformaten

Dimensionale en oppervlaktenauwkeurigheid

Toepassingen

• Geavanceerde wafelverdunningsprocessen
• 2.5D / 3D IC heterogene integratie
• TSV-fabricage (Through-Silicon Via).
• RDL-processen (Redistribution Layer).
• Tijdelijke wafer-bonding- en debonding-systemen
• Fan-out paneelniveauverpakking (FOPLP)
• Ultradunne waferhantering (<50 μm)

Technische waarde

Met de tijdelijke waferdrager van saffier kunnen halfgeleiderfabrikanten kritieke beperkingen op het gebied van kromtrekken en stabiliteit in geavanceerde verpakkingen overwinnen door het volgende te leveren:

• Verbeterde dimensionele stabiliteit op waferniveau
• Minder door kromtrekken veroorzaakt opbrengstverlies
• Verbeterde uitlijningsprecisie bij processen met fijne steek
• Stabiele verwerking van ultradunne wafers
• Hogere procesherhaalbaarheid en doorvoer
• Compatibiliteit met heterogene integratieplatforms van de volgende generatie

Veelgestelde vragen

Vraag 1: Wat maakt saffier geschikt voor geavanceerde verpakkingsdragers?
A: Saffier combineert ultrahoge stijfheid, hardheid en thermische stabiliteit, waardoor kromtrekken aanzienlijk wordt verminderd en de maatcontrole wordt verbeterd tijdens de verwerking van ultradunne wafers.

Vraag 2: Is de drager compatibel met laserontbindingsprocessen?
EEN: Ja. Saffier biedt een hoge optische transmissie in het UV- tot midden-IR-bereik, waardoor het volledig compatibel is met op laser gebaseerde onthechting en andere geavanceerde scheidingstechnieken.

Vraag 3: Kunnen saffierdragers grote verpakkingstoepassingen op paneelniveau ondersteunen?
EEN: Ja. Saffierdragers kunnen worden vervaardigd in grote paneelformaten met uitstekende vlakheid en uniforme spanningsverdeling, waardoor ze geschikt zijn voor FOPLP en andere geavanceerde verpakkingstechnologieën voor grote oppervlakken.
