Created with Pixso. CVD-SiC-elektrode voor plasma-etsen en halfgeleiderproceskamers

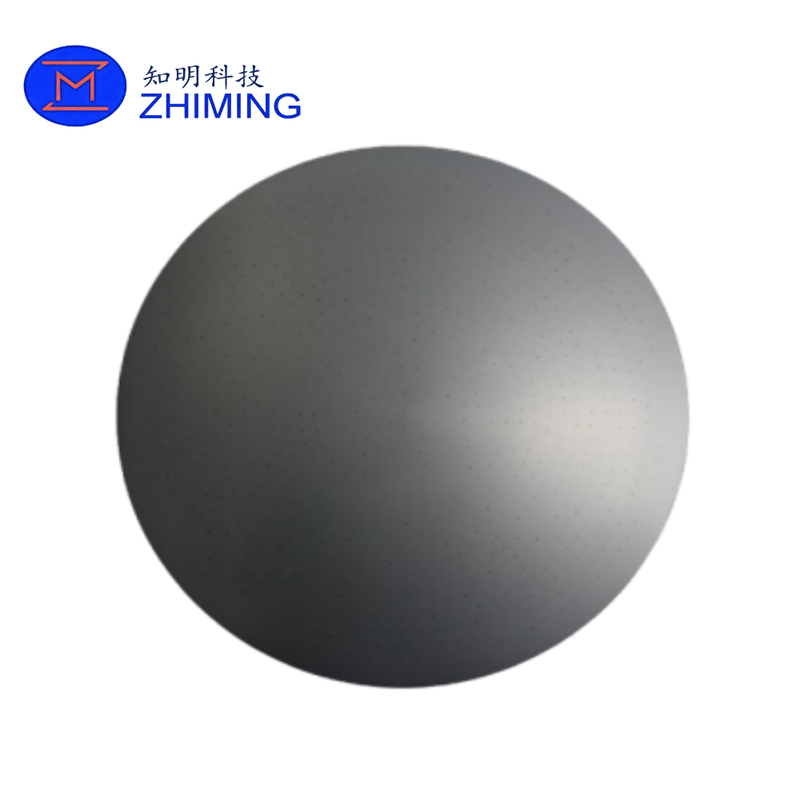

CVD-SiC-elektrode voor plasma-etsen en halfgeleiderproceskamers

Merknaam: ZMSH
MOQ: 10
Leveringstermijn: 2-4 weken
Betalingsvoorwaarden: T/T
Gedetailleerde informatie
Plaats van herkomst:
Sjanghai, China
Materiaal:
CVD Siliciumcarbide (SiC)
Zuiverheid:
≥ 99,9%
Dikte:
≥ 3,1 g/cm³
Maximale diameter:
Tot 330 mm
Oppervlakteruwheid:
Ra ≤ 1,6 μm
Bewerkingsnauwkeurigheid:
< 10 μm
Hardheid:
~9,2 Moh
Bedrijfstemperatuur:
>1000°C (procesafhankelijk)
Oppervlakteafwerking:
Geslepen/gepolijst Optioneel
Markeren:

CVD SiC-elektrode voor plasmagraafwerkingen

,

SiC-substraat voor halfgeleiderkamers

,

SiC-elektrode met CVD-coating

Productomschrijving

CVD-SiC-elektrode voor plasma-etsen en halfgeleiderproceskamers 0

De CVD-siliciumcarbide (SiC)-elektrode is een hoogwaardige halfgeleiderkamercomponent die is ontworpen voor plasma-etsen, PECVD, ICP en geavanceerde waferverwerkingssystemen. De elektrode is vervaardigd uit zeer zuiver Chemical Vapour Deposition (CVD) siliciumcarbide en levert uitzonderlijke weerstand tegen plasma-erosie, thermische stabiliteit en elektrische consistentie op lange termijn in agressieve halfgeleideromgevingen.

Vergeleken met conventionele siliciumelektroden bieden CVD SiC-elektroden een aanzienlijk verbeterde operationele levensduur, lagere deeltjesgeneratie en superieure weerstand tegen op fluor en chloor gebaseerde plasmachemie. Deze voordelen maken ze tot een ideale oplossing voor geavanceerde halfgeleiderfabrieken die een stabiele, contaminatiegecontroleerde verwerking met hoge doorvoer vereisen.

SiC-elektroden zijn ontworpen voor zware plasmatoepassingen en behouden stabiele elektrische en thermische eigenschappen tijdens langdurige verwerkingscycli, waardoor de procesherhaalbaarheid, de uptime van de kamer en de wafelopbrengst worden verbeterd.

Waarom CVD SiC-elektroden worden gebruikt in halfgeleiderplasmasystemen

In halfgeleiderplasmakamers zijn elektroden essentieel voor:

  • Plasmageneratie en stabilisatie
  • Transmissie van RF-energie
  • Elektrische veldcontrole
  • Uniformiteit van de gasdistributie
  • Herhaalbaarheid van processen

Bij blootstelling aan plasma met hoge energie lijden conventionele siliciumelektroden geleidelijk aan:

  • Plasma-erosie
  • Degradatie van het oppervlak
  • Deeltjesverlies
  • Thermische vervorming
  • Elektrische drift

CVD SiC-elektroden overwinnen deze beperkingen door hun dichte kristalstructuur, hoge zuiverheid en uitstekende corrosieweerstand.

Belangrijkste voordelen van CVD-siliciumcarbide-elektroden

Uitzonderlijke plasmaweerstand

CVD SiC vertoont uitstekende weerstand tegen op fluor en chloor gebaseerde plasmachemie, waaronder:

  • CF₄
  • SF₆
  • NF₃
  • Kl₂

Dit vermindert de erosie van de elektrode aanzienlijk en verlengt de operationele levensduur bij continue blootstelling aan plasma.

Ultralange levensduur

Vergeleken met traditionele siliciumelektroden kunnen SiC-elektroden doorgaans het volgende bereiken:

  • 3–10× langere levensduur
  • Kortere onderhoudsintervallen
  • Downtime van de onderste kamer
  • Verbeterd gebruik van apparatuur

Lage deeltjesgeneratie

De dichte CVD SiC-structuur minimaliseert microschilfering en oppervlaktedegradatie, waardoor het risico op verontreiniging wordt verminderd en de opbrengst van halfgeleiders wordt verbeterd.

Hoge thermische geleidbaarheid

Uitstekende warmteafvoercapaciteit helpt:

  • Stabiliseer de kamertemperatuur
  • Verminder thermische stress
  • Verbeter de plasma-uniformiteit
  • Zorg voor consistentie van processen

Stabiele elektrische prestaties

SiC-elektroden behouden een stabiele weerstand en RF-karakteristieken gedurende lange productiecycli, waardoor consistent plasmagedrag en herhaalbare waferverwerking worden gegarandeerd.

Precisiebewerking op halfgeleiderniveau

Elektroden worden vervaardigd met een hoge maatnauwkeurigheid en aanpasbare gasdistributiepatronen om geavanceerde halfgeleiderintegratievereisten te ondersteunen.

Technische specificaties

Parameter Specificatie
Materiaal CVD Siliciumcarbide (SiC)
Zuiverheid ≥ 99,9%
Dikte ≥ 3,1 g/cm³
Maximale diameter Tot 330 mm
Dikte Aanpasbaar
Thermische geleidbaarheid 120–200 W/m·K
Oppervlakteruwheid Ra ≤ 1,6 μm
Bewerkingsnauwkeurigheid < 10 μm
Hardheid ~9,2 Moh
Bedrijfstemperatuur >1000°C (procesafhankelijk)
Oppervlakteafwerking Geslepen/gepolijst Optioneel
Diameter gasgat Aanpasbaar
Weerstandsopties Lage / gemiddelde / hoge weerstand beschikbaar

CVD-SiC-elektrode voor plasma-etsen en halfgeleiderproceskamers 1Halfgeleidertoepassingen

Plasma-etssystemen

Op grote schaal gebruikt in ICP- en RIE-plasma-etskamers die een hoge plasmaweerstand en stabiele RF-prestaties vereisen.

CVD- en PECVD-apparatuur

Geschikt voor depositiesystemen die werken onder hoge temperaturen en corrosieve gasomstandigheden.

Plasmakamers met hoog vermogen

Uitstekende duurzaamheid voor plasmaverwerkingstoepassingen met lange cycli.

Oppervlaktebehandeling van wafeltjes

Gebruikt bij oppervlakteactivatie, reiniging, modificatie en geavanceerde halfgeleiderverwerkingsstappen.

Geavanceerde halfgeleiderproductie

Compatibel met halfgeleiderproductielijnen met hoge doorvoer en geavanceerde procesknooppunten.

Voordelen vergeleken met siliciumelektroden

Functie CVD SiC-elektrode Conventionele siliciumelektrode
Plasma-resistentie Uitstekend Gematigd
Levensduur Heel lang Korter
Deeltjesgeneratie Zeer laag Hoger
Thermische stabiliteit Uitstekend Gematigd
Corrosiebestendigheid Uitstekend Beperkt
Processtabiliteit Hoog Gematigd
Onderhoudsfrequentie Laag Hoger

Aanpassingsopties

Op maat gemaakte SiC-elektroden van halfgeleiderkwaliteit zijn verkrijgbaar met:

  • Aangepaste afmetingen
  • RF-weerstandscontrole
  • Gatenpatronen voor gasdistributie
  • Oppervlakteafwerking
  • Montage structuren
  • Ontwerp van koelkanalen
  • Optimalisatie van randprofielen

OEM en op tekeningen gebaseerde productie worden ondersteund.

Productvoordelen voor halfgeleiderfabrieken

✔ Verlengde levensduur van kamercomponenten
✔ Verminderde vervangingsfrequentie van verbruiksartikelen
✔ Lager risico op deeltjesverontreiniging
✔ Verbeterde stabiliteit van de wafelopbrengst
✔ Minder onderhoudsonderbrekingen
✔ Betere consistentie van het plasmaproces
✔ Geschikt voor agressieve fluorplasma-omgevingen

CVD-SiC-elektrode voor plasma-etsen en halfgeleiderproceskamers 2

Veelgestelde vragen

Vraag 1: Wordt de SiC-elektrode beschouwd als een verbruiksonderdeel?

Ja. SiC-elektroden zijn verbruiksonderdelen van halfgeleiders, maar hun levensduur is aanzienlijk langer dan die van conventionele siliciumelektroden.

Vraag 2: Waarom heeft CVD SiC de voorkeur voor plasmakamers?

CVD SiC biedt superieure weerstand tegen plasma-erosie, uitstekende chemische stabiliteit en lage deeltjesgeneratie onder agressieve halfgeleiderverwerkingsomstandigheden.

Vraag 3: Kan het elektrodeontwerp worden aangepast?

Ja. Diameter, dikte, soortelijke weerstand, gasgatindeling, montagestructuur en oppervlakteafwerking kunnen allemaal worden aangepast aan de kamervereisten.

Vraag 4: Welke plasmaprocessen zijn geschikt voor SiC-elektroden?

Ze worden veel gebruikt in:

  • ICP-etsen
  • RIE-systemen
  • PECVD
  • Plasma-reiniging
  • Oppervlaktebehandeling
  • Geavanceerde wafelfabricageprocessen
