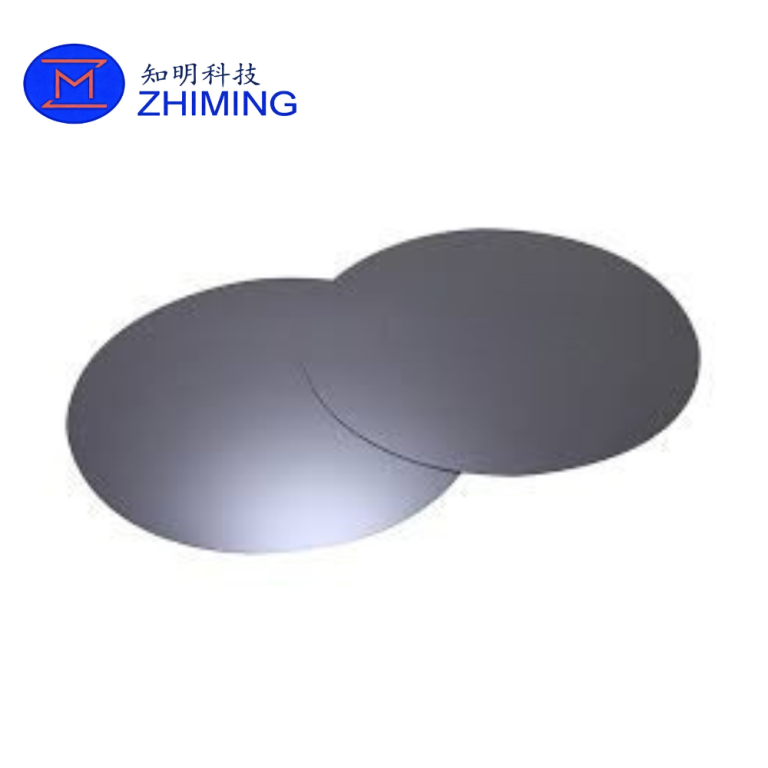

De SiC Dummy Wafer (Silicon Carbide Carrier Wafer / Process Monitor Wafer) is een proceswafer met hoge duurzaamheid, ontworpen voor kwalificatie van halfgeleiderapparatuur, kamerkruiden, thermische stabilisatie, procesverificatie en bescherming van productiewafels.

In tegenstelling tot wafers van apparaatkwaliteit die worden gebruikt voor de fabricage van chips, functioneren SiC-dummywafels als hulpwafels binnen halfgeleiderprocestools om het kamerevenwicht te behouden, de thermische distributie te optimaliseren en de herhaalbaarheid van processen te verbeteren tijdens geavanceerde productieactiviteiten.

Dankzij de uitzonderlijke thermische geleidbaarheid, mechanische sterkte en chemische stabiliteit van siliciumcarbide zijn SiC-dummywafels bijzonder geschikt voor zware halfgeleideromgevingen met hoge temperaturen, blootstelling aan plasma, corrosieve chemie en herhaalde procescycli.

Kernfuncties van SiC dummy-wafels

1. Kamerconditionering en opwarming

Voordat de productiewafels de proceskamer binnenkomen, worden SiC-dummywafels gebruikt om de kamertemperatuur, de gasstroomverdeling, de plasmadichtheid en de drukomstandigheden te stabiliseren. Dit helpt procesdrift te verminderen en verbetert de consistentie van wafer tot wafer.

2. Kwalificatie van apparatuur en procesvalidatie

SiC-dummywafels worden veel gebruikt tijdens gereedschapsinstallatie, preventief onderhoud en receptconfiguratie en stellen ingenieurs in staat de processtabiliteit te verifiëren zonder dure productiewafels in gevaar te brengen.

3. Bescherming van productiewafels

In batchverwerkingssystemen kunnen dummywafels ongebruikte wafelsleuven innemen om een ​​uniforme thermische belasting en plasmasymmetrie te behouden, randeffecten te minimaliseren en waardevolle apparaatwafels te beschermen tegen instabiliteit of vervuiling.

4. Procesontwikkeling en receptoptimalisatie

Ideaal voor etsproeven, afzettingsafstemming, implantatietests en kamermatchingstoepassingen waarbij herhaalde procescycli vereist zijn.

Waarom kiezen voor SiC in plaats van siliconen dummywafels?

Uitzonderlijke thermische geleidbaarheid

Siliciumcarbide biedt een aanzienlijk hogere thermische geleidbaarheid dan conventioneel silicium, waardoor een snellere warmteoverdracht en verbeterde temperatuuruniformiteit tijdens thermische verwerking mogelijk is.

Dit vermindert:

• Plaatselijke oververhitting
• Thermische spanningsconcentratie
• Wafer kromtrekken
• Niet-uniformiteit van het proces

Uitstekende stabiliteit bij hoge temperaturen

SiC behoudt een uitstekende maatvastheid bij hoge temperaturen, waardoor het zeer geschikt is voor:

• Gloeien op hoge temperatuur
• Epitaxie
• LPCVD
• Plasma-verbeterde depositiesystemen

Superieure chemische bestendigheid

SiC vertoont een uitstekende weerstand tegen zuren, logen en agressieve halfgeleiderchemie. Afgezette films kunnen vaak selectief worden verwijderd terwijl het wafersubstraat behouden blijft, waardoor meerdere hergebruikcycli mogelijk zijn.

Uitstekende mechanische sterkte

Vergeleken met conventionele siliciumwafels biedt SiC:

• Hogere hardheid
• Betere slijtvastheid
• Lagere vervorming onder spanning
• Langere levensduur bij herhaalde verwerking

Vergelijking van materiaaleigenschappen

Samenvatting van de belangrijkste voordelen

• Hogere thermische geleidbaarheid voor verbeterde warmteafvoer
• Betere maatvastheid tijdens verwerking bij hoge temperaturen
• Superieure weerstand tegen plasma en corrosieve omgevingen
• Verminderde mechanische vervorming en kromtrekken van de wafel
• Verlengde operationele levensduur door herhaald hergebruik

Typische halfgeleidertoepassingen

• Kwalificatie van halfgeleiderapparatuur
• Kamerkruiden en conditionering
• Foutopsporing en verificatie van processen
• Waferopwarming en thermische balancering
• Plasma-etssystemen
• CVD- en PVD-depositieapparatuur
• Ionenimplantatiesystemen
• RTP- en gloeiovens
• Waferslotvulling in batchsystemen
• Testen van de herhaalbaarheid van processen
• Evaluatie van gasstroom en thermische uniformiteit

Beschikbare specificaties

• Diameter: 2” / 4” / 6” / 8” / 12”
• Materiaal: siliciumcarbide (SiC)
• Oppervlak: gepolijst / gelapt / aangepast
• Dikte: aanpasbaar
• Randprofiel: standaard / afgerond / aangepast
• Herbruikbaarheid: meerdere procescycli
• Maatwerk: beschikbaar op aanvraag

Voordelen voor de productie van halfgeleiders

✔ Verbeterde kamerstabiliteit
✔ Minder processchommelingen
✔ Verbeterde thermische uniformiteit
✔ Bescherming voor hoogwaardige productiewafels
✔ Lagere verbruikskosten door hergebruik
✔ Geschikt voor agressieve halfgeleideromgevingen
✔ Lange levensduur bij herhaalde thermische cycli

Veelgestelde vragen

Vraag 1: Zijn SiC-dummywafels herbruikbaar?

Ja. Vanwege hun uitstekende chemische bestendigheid en mechanische duurzaamheid kunnen SiC-dummywafels doorgaans meerdere keren worden hergebruikt na een goede reiniging en inspectie.

Vraag 2: Welke halfgeleidergereedschappen zijn compatibel met SiC-dummywafels?

Ze worden vaak gebruikt bij:

• Etssystemen
• CVD/PVD-apparatuur
• RTP-kamers
• Gereedschappen voor ionenimplantatie
• Diffusie-ovens
• Wafelreinigingssystemen

Vraag 3: Waarom hebben SiC-dummywafels de voorkeur voor verwerking bij hoge temperaturen?

SiC biedt superieure thermische geleidbaarheid, hogere stijfheid, lagere thermische vervorming en betere weerstand tegen zware verwerkingsomgevingen vergeleken met standaard siliciumwafels.

Vraag 4: Kunnen aangepaste afmetingen en oppervlakteafwerkingen worden geleverd?

Ja. Aangepaste diameter, dikte, platte/kerforiëntatie, randontwerp en oppervlaktebehandeling zijn beschikbaar volgens de apparatuurvereisten.
