Created with Pixso. 12-inch 300mm 4H-N SiC-substraat voor de productie van vermogenshalfgeleiders

12-inch 300mm 4H-N SiC-substraat voor de productie van vermogenshalfgeleiders

Merknaam: ZMSH
MOQ: 50
Leveringstermijn: 2-4 WEKEN
Betalingsvoorwaarden: T/T
Gedetailleerde informatie
Plaats van herkomst:
SjANGHAI, CHINA
Polytype:
4h
Dopingtype:
N-type
Diameter:
300 ± 0,5 mm
dikte:
Groen: 600 ± 100 μm / Transparant: 700 ± 100 μm
Oppervlakterichtlijn:
4° richting <11-20> ± 0,5°
Primary Flat:
Inkeping / Volledige ronde
Inkepingsdiepte:
1 – 1,5 mm
Totaal dikteverschil (TTV):
≤ 10 μm
Microbuisdichtheid (MPD):
≤ 5 st/cm²
Productomschrijving

12-inch 300 mm 4H-N SiC-substraat voor de productie van vermogenselektronica


1. Productoverzicht


Het 12-inch (300 mm) siliciumcarbide (SiC)-substraat is een halfgeleidermateriaal met een grote diameter en een brede bandgap, ontworpen voor geavanceerde vermogenselektronica en de productie van hoogfrequente apparaten. In vergelijking met conventionele 6-inch en 8-inch SiC-wafers, vergroot het 12-inch formaat het bruikbare waferoppervlak aanzienlijk, waardoor een hogere apparaatoutput per wafer, een verbeterde productie-efficiëntie en lagere kosten per chip mogelijk zijn.

Deze specificatie omvat drie substraatkwaliteiten:

  • 4H SiC N-type Productiekwaliteit

  • 4H SiC N-type Dummykwaliteit

  • 4H SiC Semi-Isolerende (SI) Productiekwaliteit

Deze kwaliteiten ondersteunen toepassingen variërend van apparatuurkalibratie en procesontwikkeling tot de productie van zeer betrouwbare apparaten.

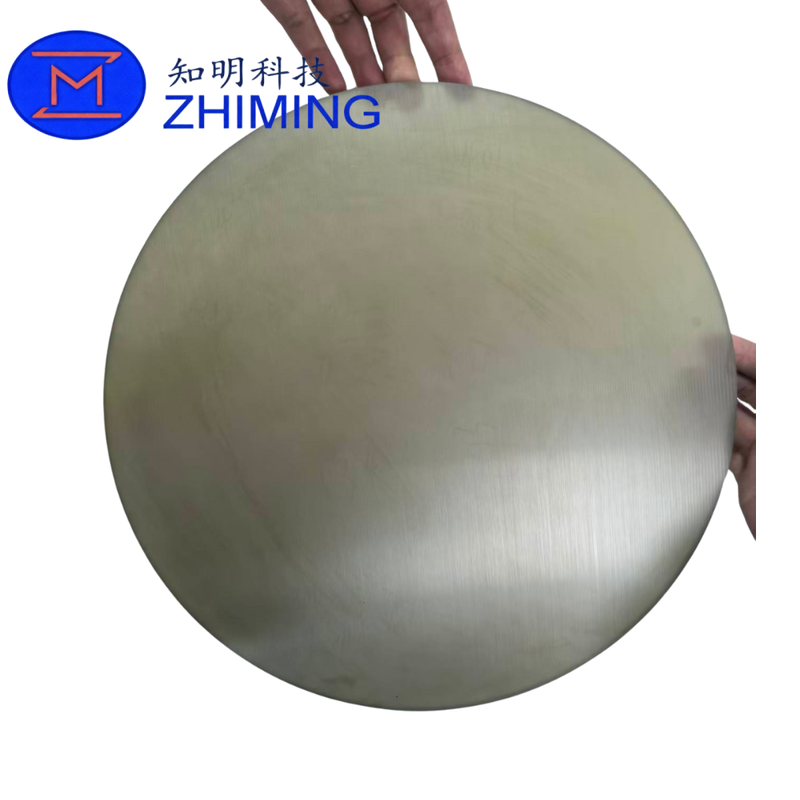

12-inch 300mm 4H-N SiC-substraat voor de productie van vermogenshalfgeleiders 0


2. Materiaalkenmerken12-inch 300mm 4H-N SiC-substraat voor de productie van vermogenshalfgeleiders 1


4H SiC (N-Type)

4H-N siliciumcarbide is een met stikstof gedoteerd, hexagonale kristalstructuur halfgeleidermateriaal met een brede bandgap van ongeveer 3,26 eV. Het beschikt over:

  • Hoge doorslagveldsterkte

  • Hoge thermische geleidbaarheid

  • Stabiele elektrische geleidbaarheid

  • Uitstekende prestaties bij hoge temperaturen en hoge spanningen

N-type 4H-N SiC-substraten worden veel gebruikt in verticale vermogensapparaten zoals SiC MOSFET's en Schottky-diodes.

4H SiC (Semi-Isolerend)

Semi-isolerende 4H SiC-substraten vertonen een extreem hoge weerstand en uitstekende elektrische isolatie. Ze worden voornamelijk gebruikt in RF-, microgolf- en hoogfrequente elektronische toepassingen waar een lage parasitaire geleiding en een hoge signaalintegriteit vereist zijn.


3. Kristalgroei en productieproces


De 12-inch SiC-substraten worden gekweekt met behulp van de Physical Vapor Transport (PVT)-methode. Hoogzuiver SiC-bronmateriaal sublimeert onder hoge temperatuur en gecontroleerde vacuümomstandigheden en herkristalliseert op een nauwkeurig georiënteerde zaadkristal. Door het thermische veld en de groeiomgeving zorgvuldig te controleren, worden een uniforme kristalkwaliteit en een lage defectdichtheid over de gehele 300 mm wafer bereikt.

Na de kristalgroei worden wafers onderworpen aan precisiesnijden, diktecontrole, randbewerking en oppervlakteafwerking. Afhankelijk van de kwaliteit en toepassing wordt de Si-zijde bewerkt door chemisch-mechanisch polijsten (CMP) of slijpen om te voldoen aan de vlakheid-, ruwheids- en geometrie-eisen voor de productie van halfgeleiders.


4. 12-inch SiC-substraatspecificatietabel


Item N-Type Productiekwaliteit N-Type Dummykwaliteit SI-Type Productiekwaliteit
Polytype 4H 4H 4H
Doteringstype N-type N-type Semi-isolerend
Diameter 300 ± 0,5 mm 300 ± 0,5 mm 300 ± 0,5 mm
Dikte Groen: 600 ± 100 μm / Transparant: 700 ± 100 μm Groen: 600 ± 100 μm / Transparant: 700 ± 100 μm Groen: 600 ± 100 μm / Transparant: 700 ± 100 μm
Oppervlakteoriëntatie 4° naar <11-20> ± 0,5° 4° naar <11-20> ± 0,5° 4° naar <11-20> ± 0,5°
Primaire vlak Notch / Volledig rond Notch / Volledig rond Notch / Volledig rond
Notchdiepte 1 – 1,5 mm 1 – 1,5 mm 1 – 1,5 mm
Totale diktevariatie (TTV) ≤ 10 μm N/A ≤ 10 μm
Micropipe-dichtheid (MPD) ≤ 5 stuks/cm² N/A ≤ 5 stuks/cm²
Weerstand Gemeten binnen de centrale 8-inch zone Gemeten binnen de centrale 8-inch zone Gemeten binnen de centrale 8-inch zone
Si-oppervlaktebehandeling CMP gepolijst Slijpen CMP gepolijst
Randbewerking Afschuining Geen afschuining Afschuining
Randchips Toegestane diepte < 0,5 mm Toegestane diepte < 1,0 mm Toegestane diepte < 0,5 mm
Lasermarkering C-zijde markering / klantvereiste C-zijde markering / klantvereiste C-zijde markering / klantvereiste
Polytype-inspectie (gepolariseerd licht) Geen polytype (randuitsluiting 3 mm) Polytype-gebied < 5% (randuitsluiting 3 mm) Geen polytype (randuitsluiting 3 mm)
Scheurinspectie (licht met hoge intensiteit) Geen scheuren (randuitsluiting 3 mm) Geen scheuren (randuitsluiting 3 mm) Geen scheuren (randuitsluiting 3 mm)


5. Kwaliteitscontrole en inspectie


Alle wafers worden geïnspecteerd met behulp van industriestandaard metrologie- en optische inspectiemethoden, waaronder oppervlaktegeometriemeting, elektrische karakterisering, inspectie met gepolariseerd licht voor polytype-evaluatie en inspectie met licht met hoge intensiteit voor scheurdetectie. Gedefinieerde randuitsluitingszones worden toegepast om consistente prestaties van de apparaatverwerking te garanderen.


6. Typische toepassingen


  • Vermogenselektronica:
    SiC MOSFET's, Schottky-diodes, vermogensmodules, omvormers en converters

  • Elektrische voertuigen en nieuwe energiesystemen:
    Tractie-omvormers, boordladers (OBC), DC-DC-converters, snellaadinfrastructuur

  • RF- en hoogfrequente apparaten:
    5G-basisstations, radarsystemen, satellietcommunicatie

  • Industriële en infrastructuurapparatuur:
    Hoogspanningsnetten, industriële automatisering, motoraandrijvingen

  • Lucht- en ruimtevaart en defensie:
    Hoogtemperatuurelektronica en toepassingen in extreme omgevingen


7. Veelgestelde vragen


V1: Wat is het doel van N-type Dummykwaliteit wafers?
A: Dummykwaliteit wafers worden gebruikt voor het instellen van apparatuur, kalibratie van gereedschappen en procesverificatie, waardoor de kosten tijdens de procesontwikkeling worden verlaagd.


V2: Waarom is een 12-inch SiC-substraat voordelig?
A: Het 12-inch formaat vergroot het waferoppervlak en de chipoutput per wafer, waardoor de productie-efficiëntie wordt verbeterd en de kosten per apparaat worden verlaagd.


V3: Kunnen de specificaties worden aangepast?
A: Ja. Dikte, oppervlaktebehandeling, markeringsmethode en inspectiecriteria kunnen op verzoek worden aangepast.
