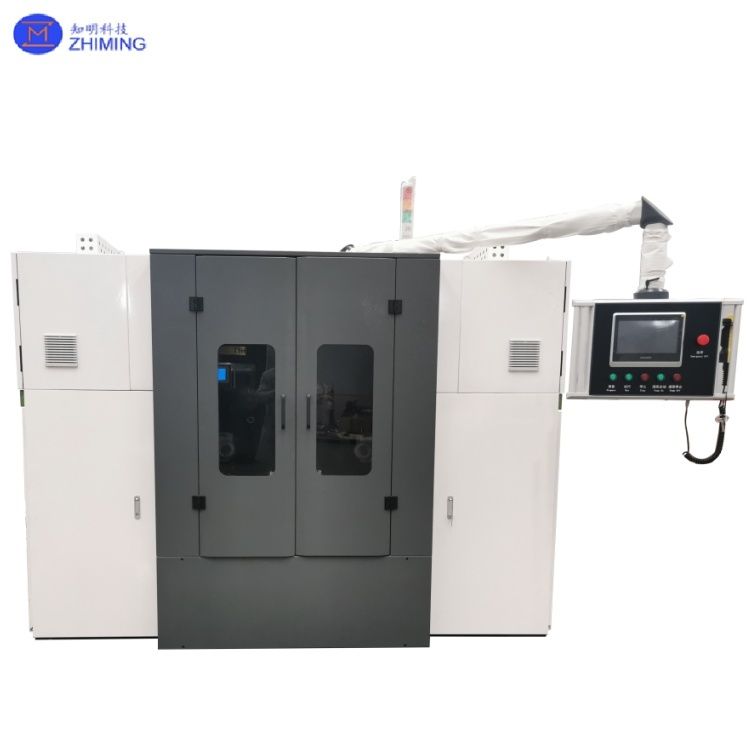

Eenlijns snijmachine voor diamantdraad voor SiC/saffier/kwarts/keramisch materiaal

Eenlijns snijmachine voor diamantdraad voor SiC/saffier/kwarts/keramisch materiaal

De diamantdraad-eenlijnsnijmachine is een hoogprecisie-verwerkingsapparatuur voor harde en broze materialen,met behulp van met diamanten geïmpregneerde draad (diamantdraad) als snijmedium om efficiënt en met weinig verlies te snijden door middel van hogesnelheidsverplaatsingsbewegingenDeze machine is voornamelijk ontworpen voor de verwerking van harde en broze materialen zoals saffier, siliciumcarbide (SiC), kwarts, glas, siliciumstaven, jade en keramiek.met inbegrip van activiteiten zoals oogstenVooral geschikt voor precisie-snijden van hoogharde en grote materialen.

Met een modulair ontwerp kan de machine worden uitgerust met optionele draaitafels, hoogspanningssystemen en cirkelvormige snijfuncties om aan diverse verwerkingsbehoeften te voldoen.In vergelijking met het traditionele slijpdraad snijden of laser snijden, diamantdraad snijden biedt een hogere efficiëntie, minder materiaalverlies en een superieure oppervlaktekwaliteit, waardoor het op grote schaal toepasbaar is in industrieën zoals halfgeleiders, fotovoltaïsche, LED's,precieze optica, en juwelenverwerking.

Technische specificatie van een enkele lijnsnijmachine voor diamantdraad

Werkingsbeginsel van de eenlijns snijmachine voor diamantdraad

De belangrijkste werkingsprincipes van de eenlijns snijmachine voor diamantdraad zijn:

1. High-Speed Diamond Wire Motion: De met diamant bedekte draad beweegt zich tegenover elkaar met snelheden tot 1500 m/min, aangedreven door een stuurwielstelsel,het bereiken van materiaal snijden door de slijpwerking van diamantdeeltjes.
2. Precision Feeding System: het werkstuk wordt gevoed via servomotorbesturing in combinatie met hoogprecise lineaire gidsen, waardoor een dimensie-nauwkeurigheid tot ±0,02 mm wordt gewaarborgd.
3. Koeling en verwijdering van puin: een op water gebaseerde koelmiddel spoelt het snijgebied af om de thermische impact te verminderen en puin te verwijderen, waardoor splintering van de randen wordt voorkomen.
4. Facultatieve functionele uitbreidingen:

• Roterende werktafel: maakt meerhoekig snijden mogelijk (bijv. cirkelvormige of scheefsnijden) voor cilindervormige of onregelmatig gevormde werkstukken.
• Hoogspanningssysteem: Verbetert de snijstabiliteit voor ultraharde materialen (bv. SiC-balken).

Belangrijkste kenmerken van de diamantdraad-singel-lijn snijmachine

1. Hoog efficiënte verwerking

• Maximale draadsnelheid van 1500 m/min, ideaal voor het efficiënt snijden van ultraharde materialen zoals SiC en saffier, met een efficiëntie van 50% hoger dan bij het snijden van traditionele slijpdraad.
• Geoptimaliseerde draadboogcontrole-technologie vermindert materiaalverspilling tot een minimum, waardoor de snijdikte tot 0,2 mm kan dalen en het materiaalgebruik met 30% kan worden verbeterd.

2. Intelligente werking en flexibiliteit

• Uitgerust met een gebruiksvriendelijke touchscreen-interface voor één-touch-parameteropslag en -herroeping, die de werking stroomlijnt.
• Een snelle schakeling tussen snijmodi (bijv. rechte lijn, gebogen lijn, synchrone snijwerk met meerdere wafers) om zich aan te passen aan de verschillende verwerkingsvereisten.

3. Modulaire functionele uitbreidingen

• Optioneel draaitafel voor nauwkeurige cirkelvormige of hoekvormige snijwerkzaamheden op cilindrische werkstukken (bijv. siliciumstaven, ruwe jade).
• Hoogspanningssysteem (bereik 20-60 N) voorkomt dat de draad breekt en afwijkt tijdens het snijden van hard materiaal.
• Ondersteunt automatische gereedschapsausrichting en visuele positionering voor verbeterde precisie bij de verwerking van complexe vormen.

4Robuust structuurontwerp

• De hoge sterkte giet-/smeedmachine biedt een superieure trillingsweerstand en langdurige stabiliteit, waardoor een consistente snijnauwkeurigheid wordt gewaarborgd.
• Critische onderdelen (bijv. geleidingswielen, spindels) zijn voorzien van een ceramische of wolfraamcarbidecoating die de levensduur van de onderdelen verder dan 5000 uur verlengt.

1V: Welke materialen kunnen met een diamantenzaag gesneden worden?

A: Diamantdraadsagen zijn uitstekend in het snijden van harde broze materialen, waaronder siliciumcarbide (SiC), saffier, kwarts, keramiek en halfgeleiderkristallen met een precisie tot ±0,02 mm.

2. V: Hoe is het snijden van diamantdraad te vergelijken met laser snijden voor SiC wafers?

A: Met het snijden van diamantdraad wordt 50% sneller SiC verwerkt met een materiaalverlies van < 100 μm ten opzichte van het risico op thermische schade van laser en een hoger kerfverlies.
