8 inch SiC Epitaxiaal Substraat MOS Grade Prime Grade 4H-N Type Grote diameter

Ik ben online Chatten Nu

8 inch SiC Epitaxiaal Substraat MOS Grade Prime Grade 4H-N Type Grote diameter

Grote Afbeelding : 8 inch SiC Epitaxiaal Substraat MOS Grade Prime Grade 4H-N Type Grote diameter

Productdetails:

Place of Origin:	CHINA
Merknaam:	ZMSH
Certificering:	rohs
Model Number:	8inch SiC Epitaxial Wafer

Betalen & Verzenden Algemene voorwaarden:

Minimum Order Quantity:	25
Prijs:	by case
Packaging Details:	package in 100-grade cleaning room
Delivery Time:	2-4 weeks
Payment Terms:	T/T
Supply Ability:	1000pcs per month

Contact

Gedetailleerde productomschrijving

Diameter:	200mm	Thickness:	500 ±25μm
Epitaxial Thickness:	5-20μm (customizable)	Surface Defect Density:	≤0.5/cm²
Electron Mobility:	≥1000 cm²/(V·s)	Supported Devices:	MOSFET, SBD, JBS, IGBT
Markeren:	8 inch SiC Epitaxiale Substraat , 8 inch SiC Epitaxiale , 8 inch SiC MOS Grade

Productoverzicht van 8 inch SiC epitaxiale wafer

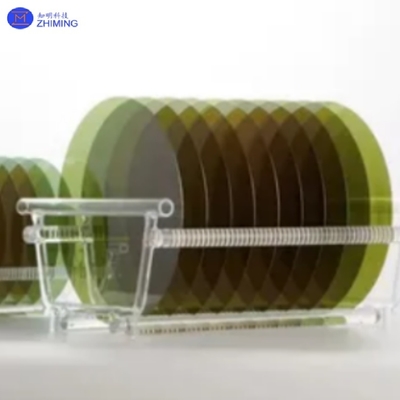

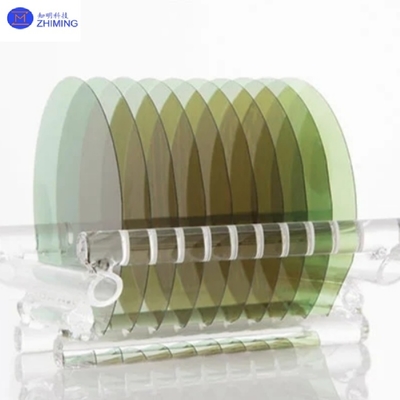

8 inch SiC Epitaxiaal Substraat MOS Grade Prime Grade 4H-N Type Grote diameter

Als een belangrijke factor in de derde generatie halfgeleiderontwikkeling, bereiken onze 8-inch SiC-epitaxiale wafers dubbele doorbraken in materiaalprestaties en productie-efficiëntie.Met een 78% groter bruikbaar oppervlak (200 mm) versus. 6-inch wafers met een defectdichtheid < 0,2/cm2 door middel van lokale productie, ze verminderen de kosten van SiC-apparaten met > 30%.Het stimuleren van binnenlandse substitutie en wereldwijd concurrentievermogen.

Productspecificaties van 8 inch SiC epitaxiale wafer

Parameter

Specificatie

Diameter

200 mm

Dikte

500 ± 25 μm

Epitaxiale dikte

5-20 μm (aanpasbaar)

Eenvormigheid van de dikte

≤ 3%

Dopinguniformiteit (n-type)

≤ 5%

Densiteit van oppervlaktefouten

≤ 0,5/cm2

Ruwheid van het oppervlak (Ra)

≤ 0,5 nm (10μm×10μm AFM-scan)

Afbraakveld

≥ 3 MV/cm

Elektronenmobiliteit

≥ 1000 cm2/V·s

Dragerconcentratie

5×1013~1×1019 cm−3 (n-type)

Kristaloriëntatie

4H-SiC (buiten de as ≤ 0,5°)

Resistiviteit van de bufferlaag

1×1018 Ω·cm (n-type)

Automobiele certificering

IATF 16949-conform

HTRB-test (175°C/1000 uur)

Parameterverschuiving ≤ 0,5%

Ondersteunde apparaten

MOSFET, SBD, JBS, IGBT

Belangrijkste kenmerken van 8 inch SiC epitaxiale wafer

1. Procesinnovatie

Bereikt een epitaxiale groeisnelheid van 68,66 μm/h (25% sneller dan geïmporteerde gereedschappen) via binnenlandse MOCVD, met <50 μm warpage door middel van lage-stress binding voor geautomatiseerd dicing.Dit proces met een hoge doorlaatbaarheid maakt 20% snellere productiecycli mogelijk in vergelijking met conventionele methoden.

2Materiële doorbraken

Gradeerde dragerconcentratie (5×1013~1×1019cm−3) vermindert SiC MOSFET R_{DS (aan)}Het geoptimaliseerde dopingprofiel verbetert ook de schakelingsdoeltreffendheid met 15% bij hoge frequenties (> 100 kHz).

3. Milieuvastheid

Vochtbestendige passivatie behoudt elektrische stabiliteit > 1000 uur bij 85°C/85% RH, waardoor tropische energieopslagsystemen mogelijk zijn..

- Ik weet het niet.Toepassingvan8 inch SiC epitaxiale wafer

8 inch SiC Epitaxiaal Substraat MOS Grade Prime Grade 4H-N Type Grote diameter 1

1Elektrische voertuigen

800 V tractie-omvormers met 97% efficiëntie, 350 kW piekvermogen en 1000 km bereik.

2Ultra-snel opladen.

Integreert 1200V SiC-modules in vloeistofgekoelde opladers voor 600kW/10-minute 500km opladen.

3- Lucht- en ruimtevaart.

Stralingsbestendige modules voor satellieten (-55°C~200°C, 200W/in3), ter ondersteuning van ruimtevaartmissies.

4Quantum Computing

Stabiel werken bij 4K in verdunningskoelkasten, waarbij de qubitcoherentie > 1000 μs wordt verlengd.

Gerelateerde product aanbevelingen

1. 2 inch 3 inch 4 inch 6 inch SiC Epitaxial Wafers 4H-N Productieklasse

2. 6 inch SiC Epitaxiale Wafer Diameter 150mm 4H-N Type 4H-P Type Voor 5G communicatie

Vragen en vragen van8 inch SiC epitaxiale wafer

1. V: Wat zijn de belangrijkste voordelen van 8-inch SiC epitaxiale wafers?

A: 8-inch SiC-epitaxiale wafers bieden een hogere vermogendichtheid en lagere productiekosten in vergelijking met 6-inch wafers..

2V: Welke industrieën gebruiken 8-inch SiC-epitaxiale wafers?- Ik weet het niet.

A: Critisch voor EV-omvormers, zonne-omvormers en 5G-basisstations vanwege 10x hogere thermische geleidbaarheid en 3x bredere bandgap dan silicium.

Tags: #8 inch SiC Epitaxial Wafer,#Siliciumcarbide substraat,#Diameter 200mm, #Dikte 500μm, #4H-N Type, #MOS Grade, #Prime Grade, #Large Diameter
