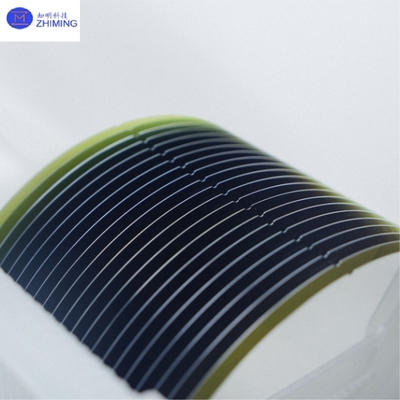

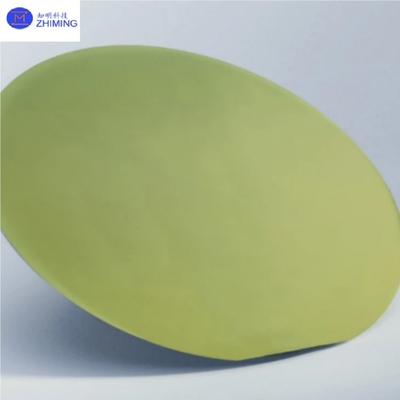

8 inch SiC Epitaxiale Wafer Diameter 200mm Dikte 500μm 4H-N Type
Als kernmateriaalleverancier in de Chinese SiC-industrie ontwikkelt ZMSH zelfstandig 8-inch SiC-epitaxiale wafers op basis van een volwassen technologieplatform voor de groei van wafers met een grote diameter.Met behulp van chemische dampdepositie (CVD)Een gelijkmatige enkelkristallen film wordt gevormd op ons hoogzuivere SiC-substraat.
- Epitaxiale laagdikte: 5-20 μm (± 3% gelijkheid)
- Afwijking van de dopingconcentratie: < 5%
- Densiteit van oppervlakte-destructiefouten: < 0,5/cm2
- Lage achtergrondconcentratie: <1×1014 cm−3
- BPD-conversie-efficiëntie: > 99%
In vergelijking met traditionele 6-inch wafers verhoogt de 8-inch wafer het bruikbare gebied met 78%, waardoor de kosten van het apparaat met ~ 30% worden verlaagd door geautomatiseerde productie, waardoor het ideaal is voor EV's,industriële energievoorzieningen, en andere grote toepassingen.
Productspecificaties van 8 inch SiC epitaxiale wafer
|
Parameter
|
Specificatie
|
|
Diameter
|
200 mm
|
|
Dikte
|
500 ± 25 μm
|
|
Epitaxiale dikte
|
5-20 μm (aanpasbaar)
|
|
Eenvormigheid van de dikte
|
≤ 3%
|
|
Dopinguniformiteit (n-type)
|
≤ 5%
|
|
Densiteit van oppervlaktefouten
|
≤ 0,5/cm2
|
|
Ruwheid van het oppervlak (Ra)
|
≤ 0,5 nm (10μm×10μm AFM-scan)
|
|
Afbraakveld
|
≥ 3 MV/cm
|
|
Elektronenmobiliteit
|
≥ 1000 cm2/V·s
|
|
Dragerconcentratie
|
5×1013~1×1019 cm−3 (n-type)
|
|
Kristaloriëntatie
|
4H-SiC (buiten de as ≤ 0,5°)
|
|
Resistiviteit van de bufferlaag
|
1×1018 Ω·cm (n-type)
|
|
Automobiele certificering
|
IATF 16949-conform
|
|
HTRB-test (175°C/1000 uur)
|
Parameterverschuiving ≤ 0,5%
|
|
Ondersteunde apparaten
|
MOSFET, SBD, JBS, IGBT
|
Belangrijkste kenmerken van 8 inch SiC epitaxiale wafer
1. Precieze procescontrole
- Gesloten-loop gasstroom & real-time temperatuur monitoring maken nanoschaal dikte / doping controle mogelijk, 8 inch SiC epitaxiale wafer ondersteunt 600-3300V apparaat ontwerpen.
2. Ultra-lage defectdichtheid
- Oppervlakteafwijkingen < 0,2/cm2, dislocatie-dichtheid ~ 103 cm−3, waarbij na 100k thermische cycli een prestatievermindering van < 1% wordt gewaarborgd.
3Materiële verenigbaarheid
- Geoptimaliseerd voor 4H-SiC, 8 inch SiC epitaxiale wafer is aanpasbaar n-type / semi-isolerende lagen, voldoen aan de strenge eisen voor RAan(< 2 mΩ·cm2) en breuksterkte (> 3 MV/cm).
4. Milieustabiliteit
- Corrosiebestendige passivatie zorgt voor een elektrische drift van < 0,5% bij 85°C/85% RH gedurende 1000 uur.
- Ik weet het niet.Toepassingvan8 inch SiC epitaxiale wafer
1Elektrische voertuigen
- Kernmateriaal voor tractie-omvormers en OBC's, waardoor 800V-platforms met 95%+ efficiëntie en 600kW piekopladen mogelijk zijn.
2. Zonne-energie-opslag
- 99% efficiënte strijkinverters verminderen de systeemverliezen met 50% en verhogen de IRR van het project met 3-5%.
3Industriële macht
- De 8 inch SiC-epitaxiale wafer maakt het mogelijk om >100 kHz in server PFC en tractie-omvormers te schakelen, waardoor een vermogendichtheid van 100W/in3 wordt bereikt.
4. 5G-communicatie
- Een laagverliessubstraat voor GaN RF-apparaten, een 8 inch SiC-epitaxiale wafer verbetert de PA-efficiëntie van het basisstation tot 75% met multi-channel signaalintegritie.
Gerelateerde product aanbevelingen

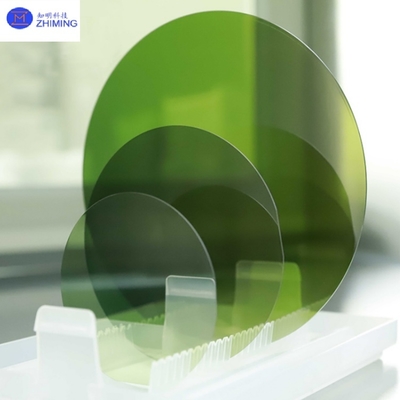

De 6 inch SiC-epitaxiale wafers van ZMSH zijn voorzien van hoogwaardige 4H-SiC-eenkristallenfilms die via CVD op premium-substraten worden gekweekt, met een dikte van 5-30 μm met ≤3% uniformiteit en een defectdichtheid van <0,5/cm2.Geoptimaliseerd voor 650V-3.3kV-kernapparaten (MOSFET/SBD), ze zorgen voor 20% minder Ron en 15% hogere schakelingsdoeltreffendheid dan siliciumoplossingen, ideaal voor EV-opladers en industriële omvormers.
Vragen en vragen van8 inch SiC epitaxiale wafer
1. V: Wat zijn de voordelen van 8 inch SiC epitaxiale wafers over 6 inch?
A: 8-inch wafers bieden 78% meer bruikbare oppervlakte, waardoor de chipkosten met ~ 30% worden verlaagd door een hogere opbrengst en betere schaalvoordelen voor elektrische voertuigen en aandrijvingsapparaten.
2. V: Hoe is de 8 inch SiC wafer defect dichtheid in vergelijking met silicium?
A: Geavanceerde 8 inch SiC epi-wafers bereiken <0,5 defecten/cm2 versus silicium ′s <0,1/cm2, met BPD-conversie >99% die de betrouwbaarheid van het voedingsapparaat garandeert.
Tags: #8 inch SiC Epitaxial Wafer,#Siliciumcarbide substraat,#Diameter 200 mm, #Dikte 500 μm, #4H-N-type
