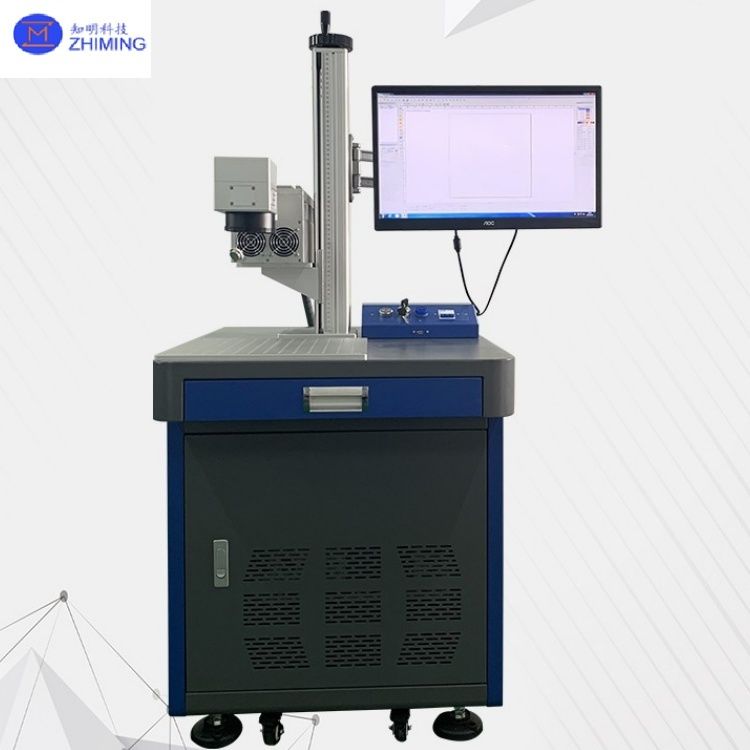

End-gepompte lasermarkeermachine 6W-30W High-Precision Marking 1064nm Golflengte
Een end-gepompte lasermarkeermachine is een lasermarkeerapparaat dat end-pumptechnologie gebruikt om permanente markeringen op materiaaloppervlakken te creëren met behulp van laserstralen met een hoge energiedichtheid. De kerncomponent is de end-gepompte laser, die een hoge straalkwaliteit, stabiliteit en een lange levensduur biedt, waardoor hij geschikt is voor industriële markeertoepassingen met hoge precisie en hoge snelheid.
Kerncomponenten:
- End-gepompte laser: De laserbron, bestaande uit een pompdioden en een laserkristal (bijv. Nd:YVO₄).
- Galvanometersysteem: Regelt het afbuigpad van de laserstraal voor snel en nauwkeurig markeren.
- Besturingssysteem: Softwaregestuurd, ondersteunt ontwerpen zoals afbeeldingen, tekst en barcodes.
- Koelsysteem: Water- of luchtgekoeld om een stabiele werking op lange termijn te garanderen.
- Werktafel: Verstelbare focus om werkstukken van verschillende afmetingen en vormen te accommoderen.
End-gepompte lasermarkeermachine van belangrijkste technische parameters
|
LASER VERMOGEN
|
8W |
10W |
12W |
15W |
20W |
25W |
40W |
|
LASER GOLFLENGTE
|
1064nm |
|
FREQUENTIEBEREIK
|
5-200KHz |
|
PULSLENGTE
|
<20ns |
<30ns |
|
SPOT DIAMETER
|
1.0mm |
|
STRAALKWALITEIT
|
<1.2 |
<1.3 |
<1.5 |
<1.8 |
|
POLARISATIE RICHTING
|
100:1 horizontaal |
|
GRAVEERSNELHEID
|
≤7000mm/s |
|
GRAVEERBEREIK
|
110mm*110mm (Optioneel op maat) |
|
GRAVEERDIEPTE
|
0.1mm-2.0mm (Afhankelijk van het materiaal) |
|
WERKTEMPERATUUR
|
15-35℃ |
|
KOELINGSWIJZE
|
Luchtkoeling/Waterkoeling |
|
WERKOMGEVING
|
Droog, schoon en geventileerd |
|
VOEDING
|
AC220V/50Hz (Optioneel op maat) |
|
STROOMVERBRUIK
|
≥0.6KW |
≥1KW |
≥1.5KW |
|
GEWICHT
|
≈90KG |
End-gepompte lasermarkeermachinevan werkingsprincipe
1. Pomp proces:
De pompdioden zendt 808nm nabij-infrarood licht uit, dat via het eindvlak in het laserkristal (bijv. Nd:YVO₄) wordt gekoppeld, waardoor het kristal wordt aangeslagen om 1064nm laserlicht te genereren.
2. Resonante versterking:
De laser oscilleert en versterkt binnen de resonatorholte, waardoor een gepulseerde of continue laserstraal met hoge energiedichtheid ontstaat.
3. Straalregeling:
Het galvanometersysteem buigt de laserstraal af volgens het vooraf ingestelde patroon en focust deze via een F-theta lens op het materiaaloppervlak.
4. Materiaalinteractie:
De laserenergie veroorzaakt verdamping, oxidatie of kleurveranderingen van het oppervlak, wat resulteert in een permanente markering.
5. Technische kenmerken:
- Hoge efficiëntie van end-pompen, superieure straalkwaliteit (M² dicht bij 1), beter dan side-pumped en fiberlasers.
- Smalle pulsbreedte (nanoseconde niveau), geschikt voor fijne markeringen.
End-gepompte lasermarkeermachinevan kenmerken en voordelen
1. Hoge straalkwaliteit: End-pump ontwerp minimaliseert thermische lensvorming, met lage straaldivergentie, ideaal voor fijne tekst, QR-codes en markeringen met hoge precisie.
2. Lange levensduur: Levensduur van de pompdioden overschrijdt 20.000 uur, waardoor de onderhoudskosten worden verlaagd.
3. Uitzonderlijke stabiliteit: Vermogensschommeling van end-gepompte lasermarkeermachines < 2%, geschikt voor continue industriële productie.
4. Brede materiaalcompatibiliteit: End-gepompte lasermarkeermachines is van toepassing op metalen (roestvrij staal, aluminium), kunststoffen, keramiek, glas, enz.
5. Energie-efficiëntie & Milieuvriendelijkheid: Elektro-optische conversie-efficiëntie > 30%, efficiënter dan traditionele CO₂ lasers.
6. Gebruiksvriendelijke bediening: End-gepompte lasermarkeermachines ondersteunt AutoCAD, CorelDRAW en integreert met Industry 4.0 automatiseringssystemen.
7. Vergelijking met andere lasermarkeersystemen:
- vs Fiber Laser Markers: End-pump blinkt uit in hoge precisie; fiberlasers zijn beter voor diepe gravure met hoog vermogen.
- vs CO₂ Laser Markers: End-pump presteert beter bij het markeren van metaal, terwijl CO₂ superieur is voor niet-metalen (hout, leer).
End-gepompte lasermarkeermachine van toepassingsscenario's
1. Elektronica & Elektrisch:
- PCB QR-codes, chip labeling, vereist micron-niveau precisie (bijv. 0,1 mm tekens).
2. Precisie-machines:
- Slijtvaste markeringen van end-gepompte lasermarkeermachine op lagers en snijgereedschappen voor langdurige leesbaarheid.
3. Sieraden & Luxe goederen:
- Fijne gravure van end-gepompte lasermarkeermachine op edele metalen met behulp van groene lasers om thermische schade te voorkomen.
4. Automotive componenten:
- VIN-codes, traceerbaarheidsmarkeringen van motoronderdelen.
5. Medische apparaten:
- End-gepompte lasermarkeermachine kan worden gebruikt voor het markeren van roestvrijstalen chirurgische instrumenten, waarvoor steriele en corrosiebestendige labels vereist zijn.
6. Verpakkingsindustrie:
- Datumcodes op voedselverpakkingen, anti-namaaklabels op farmaceutische producten, zonder contaminatie.
7. Gespecialiseerde gebruikssituaties:
- Zwarte markering op geanodiseerd aluminium: Parameteroptimalisatie van end-gepompte lasermarkeermachine genereert contrastrijke zwarte markeringen.
- Interne gravure van glas: Energie van end-gepompte lasermarkeermachine creëert scheurpatronen in glas voor artistieke decoratie.
End-gepompte lasermarkeermachine van voorbeeldweergave
End-gepompte lasermarkeermachines zijn met hun hoge precisie, duurzaamheid en brede materiaaladaptatie onmisbaar in industriële markering, met name voor industrieën die extreme details vereisen. Doorbraken in groene en UV end-pump technologieën zullen hun toepassingen verder uitbreiden naar de productie van halfgeleiders en beeldschermen.
End-gepompte lasermarkeermachinevan FAQ
1. V: Wat is een end-gepompte lasermarkeermachine?
A: Een end-gepompte lasermarkeermachine is een industriële laser met hoge precisie die een end-face diode-gepompte solid-state laser (DPSSL) gebruikt om permanente markeringen te creëren op metalen, kunststoffen en keramiek met superieure straalkwaliteit.
2. V: Welke materialen kan een end-gepompte lasermarker graveren?
A: End-gepompte lasermarkers zijn ideaal voor metalen (staal, aluminium), technische kunststoffen en sommige keramiek, en bieden schone, contrastrijke markeringen zonder thermische schade.
