Saffier Wafer van C-as naar M-vlak 20° Al2O3 Dia 2"3"4"6"8" Aangepaste Oriëntatie

Saffirafles van de C-as naar het M-vlak20°Al2O3 Diameter 2 "/3"/4"/6"/8", aangepaste oriëntatie

Deze ultra-hoge zuiverheid saffier wafer functies van de C-as naar de M-Plane20°georiënteerd met een zuiverheid van 99,999% (5N) Al2O3, ontworpen voor geavanceerde epitaxiale groei en gespecialiseerde halfgeleidertoepassingen.Verkrijgbaar in standaarddiameters (2" tot 8") met aanpasbare oriëntatie en diktesDe 1°-afsnijding richting de M-as optimaliseert de epitaxiale filmkwaliteit voor GaN, AlN,en op ZnO gebaseerde apparaten, waardoor het ideaal is voor hoogwaardige LED's, laserdioden, krachtelektronica en SAW/BAW-filters.

Belangrijke kenmerken van saffierwafel

Precieze oriëntatie buiten de snijlijn:

20° af van de C-as richting het M-vlak , waardoor de defecten van de stap-bundeling worden verminderd en de gelijkheid van de epitaxiale laag wordt verbeterd.

Voor gespecialiseerde toepassingen zijn aangepaste afgekapte hoeken (0,2°-5°) beschikbaar.

Ultrahoge zuiverheid (5N Al2O3):

990,999% zuiverheid met sporen onzuiverheden (Fe, Ti, Si) < 5 ppm, waardoor minimale elektrische/optische verliezen worden gewaarborgd.

Aanpasbare afmetingen en oriëntatie:

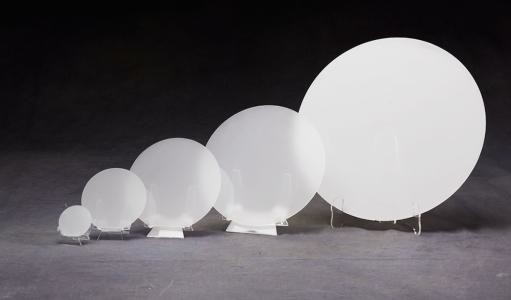

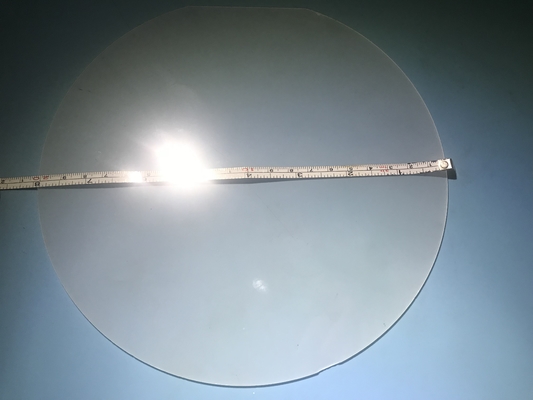

Diameter: 2", 3", 4", 6", 8"

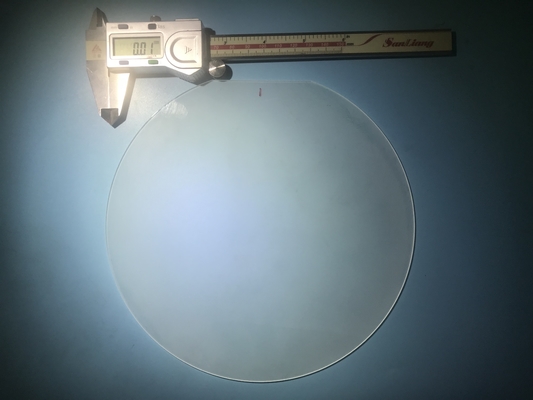

Dikte: 100 μm tot 1000 μm (± 5 μm toleranties).

Alternatieve oriëntatie: A-vlak (1120), R-vlak (1102) of gemengde snijdingen op aanvraag.

Superieure oppervlakkegehalte:

Epi-klaar poetsmiddel: Ra <0,5 nm (voorzijde) voor defectvrije dunne-film afzetting.

Doppelzijdig polijsten (DSP): Ra < 0,3 nm voor optische toepassingen.

Uitzonderlijke materiële eigenschappen:

Thermische stabiliteit: smeltpunt ~ 2,050°C, geschikt voor MOCVD/MBE-processen.

Optische doorzichtigheid: > 85% doorstraling (UV tot midden-IR: 250-5000 nm).

Mechanische robuustheid: 9 Mohs hardheid, bestand tegen chemische/abrasieve slijtage.

Toepassingen vanSafirwafel

Opto-elektronica:

GaN-gebaseerde LED's/laserdioden: blauwe/UV-LED's, micro-LED's en randemitterende lasers.

Laservensters: CO2- en excimerlasercomponenten met een hoog vermogen.

Power & RF Electronics:

HEMT's (High-Electron-Mobility Transistors): 5G/6G-versterkers en radarsystemen.

SAW/BAW-filters: M-vlak oriëntatie verbetert de piezo-elektrische prestaties.

Industrie en defensie:

IR-vensters en raketkoepels: hoge transparantie in extreme omgevingen.

Sapphire sensoren: corrosiebestendige bekleding voor moeilijke omstandigheden.

Quantum & Research Technologies:

Substraten voor supergeleidende qubits (quantumcomputing).

Niet-lineaire optica: SPDC-kristallen voor quantumverwikkelingsstudies.

halfgeleider & MEMS:

SOI (Silicon-on-Insulator) wafers voor geavanceerde IC's.

MEMS-resonatoren: Hoogfrequente stabiliteit met M-vlak snijden.

Specificaties

V&A

Q1:Waarom een20° af van de C-as richting het M-vlak voor de grafinspectie?
A1:De M-as-off-cut verbetert de beweging van de atoom tijdens de groei, vermindert gebreken en verbetert de uniformiteit in GaN-films voor apparaten met een hoog vermogen.

Vraag 2:Kan ik andere afgelegen richtingen (bijv. A-as) aanvragen?
A2:Ja, aangepaste oriëntatie (A-vlak, R-vlak of gemengde snijpunten) is beschikbaar met een tolerantie van ± 0,1°.

V3: Wat is het voordeel van DSP voor lasertoepassingen?

A3:DSP zorgt voor < 0,3 nm ruwheid aan beide zijden, waardoor verstrooiing verliezen voor high-power laser optica worden verminderd.
