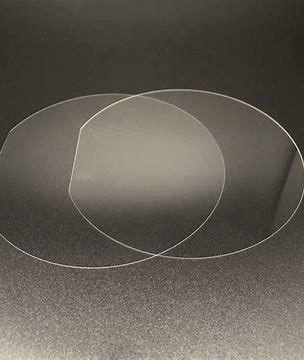

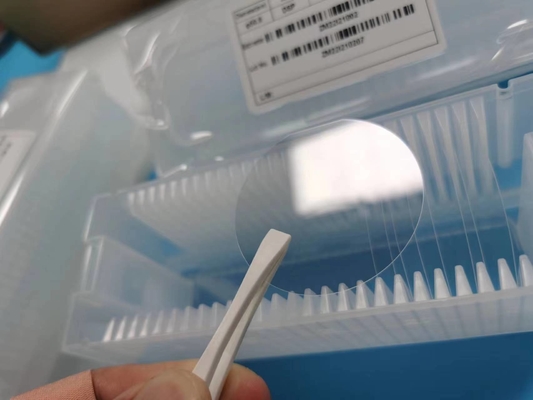

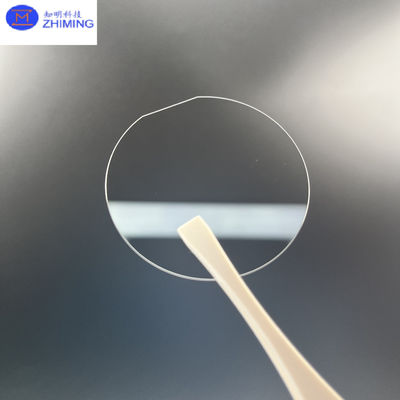

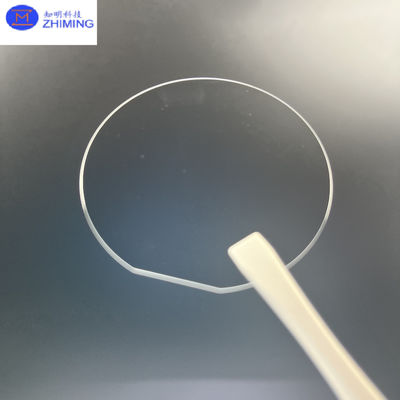

2" Saffier Wafer, Off C-As naar A-Vlak 2°, 430 µm Dik, DSP/SSP

2" saffieren wafer van C-as naar A-vlak2°Al.2O₃,430μm Dikte, DSP/SSP

Dit.2 inch saffieren waferultra-precieze kenmerkenAfwijking van de C-as naar A-vlak 2° en99.999% (5N) zuiverheidHet is een zeer efficiënt systeem voor het opstellen van een optisch-elektronisch beeld.430 μm diken opties voormet een gewicht van niet meer dan 10 kg, de wafer levert uitzonderlijke oppervlakkegehalte (Ra < 0,3 nm) en kristallografische consistentie, waardoor het ideaal is voor GaN-gebaseerde apparaten, lasersystemen en substraten voor onderzoek.De gecontroleerde oriëntatie buiten de as vermindert stap-bunching defecten tijdens epitaxy, terwijl de ultrahoge zuiverheid zorgt voor minimale door onzuiverheden veroorzaakte prestatievermindering in gevoelige toepassingen zoals kwantumoptica en RF-filters.

Belangrijkste kenmerken van 2'' saffierwafel

Precise off-cut oriëntatie:

Buiten het C-vlak naar de A-as 2°, ontworpen om de gelijkmatigheid van de epitaxiale laag te verbeteren en gebreken in de GaN-groei te verminderen.

Ultra-hoge zuiverheid:

99.999% (5N) Al2O₃, met sporen onzuiverheden (Fe, Ti, Si) < 5 ppm, cruciaal voor apparaten met hoge frequentie en lage verliezen.

Submicronoppervlakkwaliteit:

DSP/SSP-opties:

DSP: Ra < 0,3 nm (beide zijden), ideaal voor optische en lasertoepassingen.

SSP: Ra < 0,5 nm (voorzijde), kosteneffectief voor epitaxie.

TTV < 5 μmvoor een uniforme dunne-film afzetting.

Materiële uitmuntendheid:

Thermische stabiliteit: Smeltpunt ~ 2,050°C, geschikt voor MOCVD/MBE-processen.

Optische transparantie: > 90% transmissie (400 nm ∼ 4000 nm).

Mechanische robuustheid: 9 Mohs-hardheid, bestand tegen chemische etsen.

Consistentie op onderzoeksgraad:

Verplaatsingsdichtheid < 300 cm- - - -², waardoor een hoge opbrengst voor O&O en proefproductie wordt gewaarborgd.

Toepassingen

GaN-epitaxy:

LED's/Laserdioden: Blauwe/UV-emitteren met verminderde draadverwijzingen.

HEMT's: Transistors met een hoge elektronenmobiliteit voor 5G en radar.

Optische componenten:

Laservensters: laag verstrooiingsverlies voor CO2- en UV-lasers.

Waaggeleiders: DSP-wafers voor geïntegreerde fotonica.

Acoustic Wave-apparaten:

SAW/BAW-filters: Off-cut oriëntatie verbetert de frequentiestabiliteit.

Quantumtechnologieën:

Eenfotonbronnen: Substraten met een hoge zuiverheid voor SPDC-kristallen.

Industriële sensoren:

Druk/temperatuur sensoren: Chemisch inerte deksels voor ruwe omgevingen.

Specificaties

V&A

V1: Waarom kiezen we voor een 2°-off-cut in plaats van een standaard C-vlak?
A1:De2° off-cut onderdrukt stap-bunchingtijdens de GaN-epitaxie, het verbeteren van de laag-eenvormigheid en het verminderen van defecten in hooglichte LED's en laserdiodes.

V2: Hoe heeft 5N-zuiverheid invloed op de prestaties van RF-apparaten?
A2: 99.999% zuiverheid minimaliseert dielectrische verliezenbij hoge frequenties, cruciaal voor 5G-filters en geruisarme versterkers.

V3: Kunnen DSP-wafers worden gebruikt voor directe binding?
A3:Ja, DSP's.< 0,3 nm ruwheidmaakt verbindingen op atoomniveau mogelijk voor heterogene integratie (bijv. saffier op silicium).

V4: Wat is het voordeel van een dikte van 430 μm?
A4:Saldo'smechanische sterkte(voor hantering) metthermische geleiding, optimaal voor snelle thermische verwerking.
