Markeren:
Dumb Silicon Carbide Wafer
, Wafers van siliciumcarbide
, 4H-N Silicon Carbide wafer
Materiaal: |
SIC kristal |
type: |
N |
Grootte: |
2/3/4/6/8/12 |
Dikte: |
500 mm±50 mm |
Geïnspireerd: |
4.0 graden af van de as + 0,5 graden richting <11-20> |
Ruwheid van het oppervlak (Carbonface): |
Ra < 0,5 nm met koolstofgezicht epi-klaar |
Resistiviteit: |
< 0,25 ohm.cm |
Ruwheid van het oppervlak (Siliciumoppervlak): |
optisch gepolijst |
TTV: |
<10um> |
Buigen.: |
<30um> |
omslag: |
<30um> |

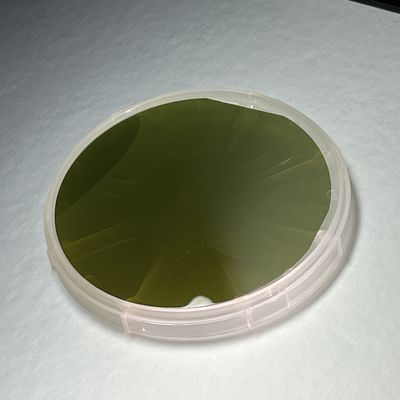

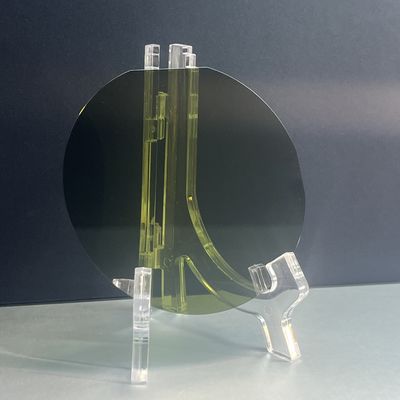

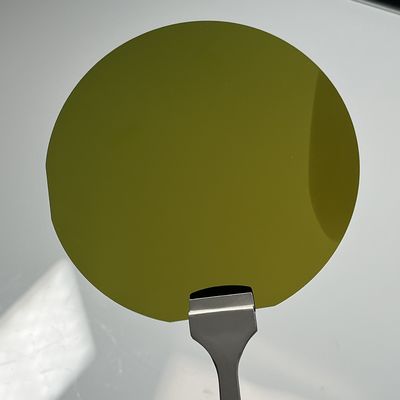

Silicon Carbide SiC Wafer 4H-N 2"3"4"6"8"12" N Type Prime / Dummy / Research Grade
4H-N 2/3/4/6/8/12 Inch Silicon Carbide (SiC) Substraat Prime/Dummy/Research Grade
Deze productreeks biedt hoogzuivere siliciumcarbide (SiC) -substraten in meerdere diameters (2", 3", 4", 6", 8" en 12"), ontworpen voor geavanceerde halfgeleiders, krachtelektronica,en opto-elektronica toepassingenDeze substraten zijn verkrijgbaar in de soorten Prime (apparaat), Dummy (proces-test) en Research (experimentele) en hebben een uitstekende thermische geleidbaarheid (> 400 W/m·K voor SiC), een hoge afbraakspanning en een hoge spanning.,en superieure chemische stabiliteit.
De Prime Grade zorgt voor een zeer lage defectdichtheid, waardoor het ideaal is voor hoogwaardige apparaten zoals MOSFET's, Schottky-diodes en RF-componenten.De Dummy Grade biedt kosteneffectieve oplossingen voor procesoptimalisatie, terwijl de Research Grade academisch en industrieel onderzoek en ontwikkeling in breedbandsemiconductortechnologieën ondersteunt.
Met aanpasbare specificaties (doping, dikte, polijsten) voldoen deze substraten aan de strenge eisen van krachtelektronica, 5G-communicatie en toepassingen voor elektrische voertuigen (EV).
Specificatie tabel
| Eigenschappen |
Specificaties |
| Materiaal |
4H SiC |
| Verpakking |

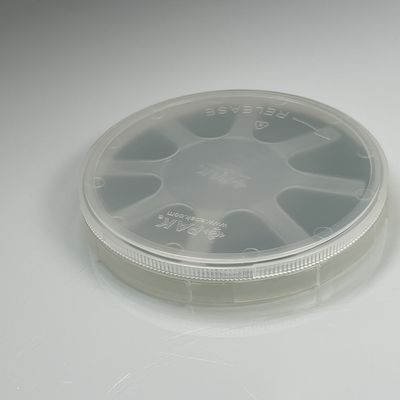

Eenvoudige waferverpakking |
| Type |
N-type |
| Diameter |
150 mm ±0,25 mm (4 inch) |
| Dikte |
500 μm ± 50 μm |
| Ruwheid van het oppervlak (Carbonface) |
Ra ≤0,5 nm met epinephrine-gereed koolstofgezicht |
| Ruwheid van het oppervlak (Siliciumoppervlak) |
optisch gepolijst |
| Geïnspireerd |
40,0° afwijken van de as ±0,5° richting <11-20> |
| MPD |
≤ 0,5/cm2 of minder |
| TTV/BOW/Warp |
< 10 μm /< 30 μm /< 30 μm |
| FWHM |
≤ 30 boogseconden of minder |
| Primary & Secondary Flat |
Niet vereist (geen platte slijpwerk) |
| Resistiviteit |
< 0,25 ohm.cm |
Toepassingen van SiC-wafers
Onze 4H-N-substraten zijn ontworpen voor geavanceerde technologieën in meerdere industrieën:
1Energie-elektronica
- Elektrische voertuigen (EV's): hoogspannings SiC-MOSFET's en omvormers voor efficiënte vermogenskonversie.
- Snel oplaadsystemen: Compacte, efficiënte opladers voor elektrische voertuigen en consumentenelektronica.
- Industriële motoren: robuuste prestaties bij hoge temperaturen.
2. RF en draadloze communicatie
- 5G basisstations: hoogfrequente transistors met een laag signaalverlies.
- Radarsystemen en satellietsystemen: Verbeterd vermogen voor ruimtevaart- en defensie toepassingen.
3. Opto-elektronica
- UV-LED's en lasers: superieure thermische beheersing voor toepassingen met een hoge helderheid.
4Onderzoekstechnologieën
- onderzoek naar breedbandsemiconductoren: fundamentele studies van de materiële eigenschappen.
Vaak gestelde vragen (FAQ)
1.Kunnen deze substraten worden aangepast op basis van doping en dikte?
Ja, we bieden N-type (met stikstof) en P-type (met aluminium) varianten met verstelbare weerstand.
2Wat is de doorlooptijd voor bestellingen?
- Standaard maten (2"-6"): 2-4 weken.
- Grote maten (8"-12"): 4-6 weken (afhankelijk van beschikbaarheid).
3Hoe moeten de ondergronden worden opgeslagen en behandeld?
- Bewaar in een cleanroom (klasse 1000 of beter).
- Gebruik nitrilhandschoenen om besmetting te voorkomen.
- Vermijd mechanische spanningen aan de randen.
