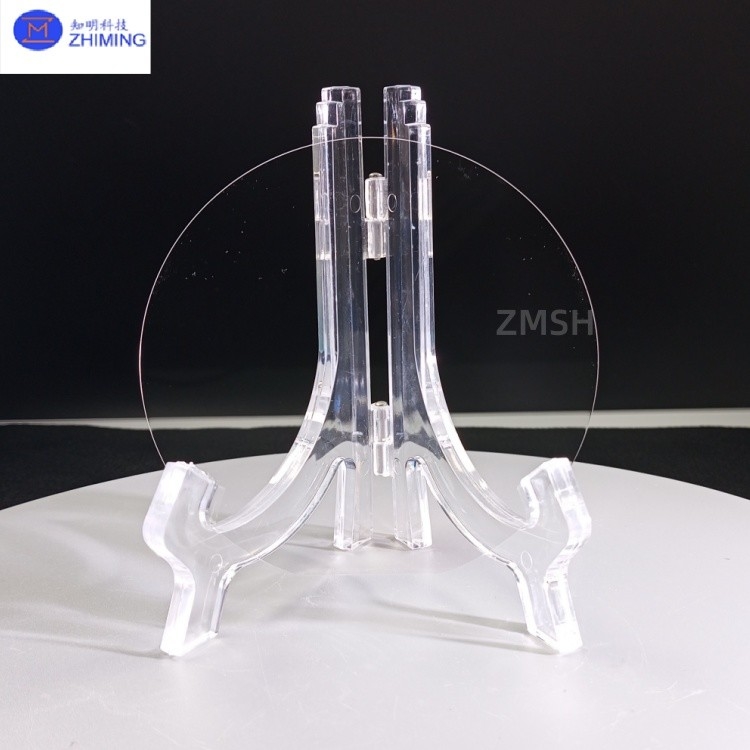

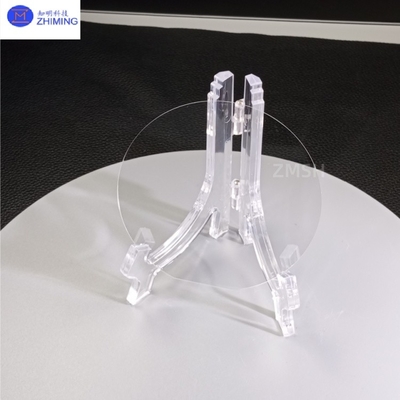

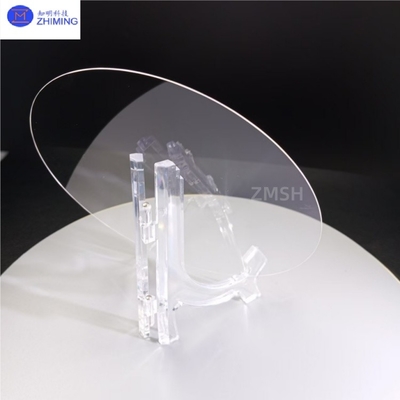

6 inch Saffira Wafer DSP Diameter 150mm Dikte 350μm Voor Power Electronics

6 inch Saffira Wafer DSP Diameter 150mm Dikte 350μm Voor Power Electronics

De 6-inch saffieren wafer is een grootformaat optisch substraat vervaardigd uit enkelkristallijn aluminiumoxide (α-Al2O3) via Edge-defined Film-fed Growth (EFG) of Kyropoulos (KY) methoden.met gestandaardiseerde afmetingen van 150 mm±0Als essentieel substraat voor halfgeleiders van de derde generatie, is de6 inch saffieren wafercombineert een hoge optische doorlaatbaarheid (> 85% in het zichtbare spectrum), een lage lattice mismatch (13% met GaN) en uitzonderlijke mechanische stabiliteit, waardoor het ideaal is voor de productie van LED's met een hoge helderheid,Micro-LED'sHet grote formaat verbetert de efficiëntie van de epitaxiale productie aanzienlijk en verlaagt de kosten per chip.het stimuleren van vooruitgang in de opto-elektronica- en halfgeleiderindustrie.



Belangrijkste kenmerken



1.6 inch saffieren wafer vanSuperieure kristalkwaliteit:

· Dislocatie dichtheid < 103 cm−2 met oppervlakte ruwheid Ra< 0,3 nm (C-vlak gepolijst), voldoet aan de vereisten voor vlakheid op atoomniveau voor GaN-epitaxie.

· Kristal oriëntatie nauwkeurigheid ±0,1° (beschikbaar in C-, R- en A-vlak oriëntatie).





2.6 inch saffieren wafer vanoptische prestaties:

· 85% doorlaatbaarheid in het zichtbare spectrum (400-800 nm) en > 80% in het UV-bereik (250-400 nm), geschikt voor UV-fotonische apparaten.

· Aanpasbare dubbelzijdig gepolijste (DSP) of gemodelleerde saffiersubstraat (PSS) structuren om de LED-licht-extractie-efficiëntie met > 30% te verbeteren.





3.6 inch saffieren wafer vanthermische/mechanische stabiliteit:

· Smeltpunt 2040°C met overeenkomstige CTE (5,3×10−6/°C tot GaN), waardoor thermische spanningsscheuren tijdens epitaxie tot een minimum worden beperkt.

• Plasma-resistent voor MOCVD/PECVD-afzettingsprocessen.





4.6 inch saffieren wafer vanGrote oppervlakte Voordeel:

• 50% meer bruikbare chipoppervlakte per 6-inch wafer ten opzichte van 4-inch-equivalenten, waardoor de productiekosten per eenheid aanzienlijk worden verlaagd.





---



Technische parameters









Vastgoed	6 inch.
Diameter	150 ± 0,1 mm
Dikte	350±15um
	500 ± 15 μm
	1000±15um
Ruwheid	Ra ≤ 0,2 nm
Warp snelheid.	≤ 15um
TTV	≤ 10um
Schrapen/graven	20/10
Pools	DSP (dubbelzij gepolijst); SSP ((eenzijdig gepolijst)
Vorm	Ronde, vlakke 16 mm;Langte 22 mm;Langte 30/32,5 mm;Langte 47,5 mm;
Eindvorm	45°,C vorm
Materiaal	Sapfierkristal, gesmolten kwarts JGS1/JGS2; BF33, D263; EXG-glas.
Opmerkingen	Alle bovenstaande specificaties kunnen op uw verzoek worden aangepast

Primaire toepassingen

1. LED-productie:
6 inch saffier wafer aAls primair substraat voor GaN-epitaxie maken 6-inch saffierwafers een hoog rendement van LED's met een hoge helderheid en Mini/Micro-LED-displaychips mogelijk, die de volgende generatie ultra-HD-displays ondersteunen.

2- Power Electronics:
Een 6 inch saffier wafer iswordt gebruikt in GaN-on-sapphire HEMT-apparaten voor 5G-basisstations en EV-vermogensomvormers die een werking met hoge frequentie/hoog vermogen vereisen.

3.Ooptische componenten:
Als het gepolijst is,6 inch saffieren waferdienen als ramen voor extreme omgevingen (ruimtevaartuigen) of als substraten voor UV-sensoren met stralingsbestandheid.

4.Shalfgeleiders:
6 inch saffieren wafergebruikt als corrosiebestendige, hoogisolatieve (weerstand > 1014 Ω·cm) dragerplaten voor etsen/ionimplantatiesystemen.
