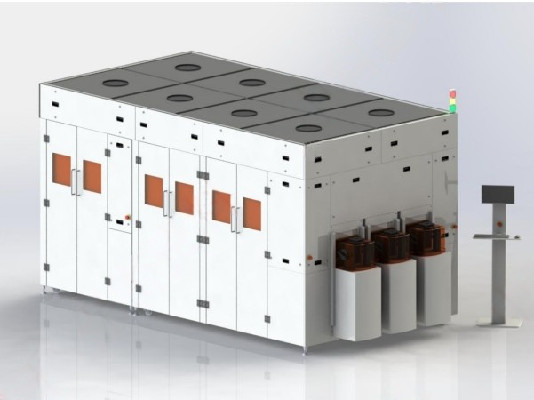

Samenvatting van anodische thermocompressie-bindingsapparatuur

Thermocompressie-anodische bindingstoestellen bevatten een dubbelprocesbindingstechnologie die thermocompressie en anodische binding combineert.speciaal ontworpen voor gemetalliseerde verpakkingen van wafers met een breedte van 2" tot 8".g., Si/Cu/Al-Ge-systemen) met een maximale werktemperatuur van 600°C. Thermocompressie-anodische bindingsapparatuur door nauwkeurige controle van temperatuur-druk-spanningsparameters,het bereikt een hermetische afdichting met een hoge sterkte tussen de wafers, waardoor het geschikt is voor verpakkingstoepassingen die hoge temperatuurbestendigheid en betrouwbaarheid vereisen, zoals MEMS-apparaten en vermogenshalveleductoren.Het belangrijkste voordeel ligt in de gelijktijdige mogelijkheid van metaaldiffusiebinding (thermocompressie) en verbinding tussen glas en silicium (anodische binding).

Technische specificaties van het waferbindingssysteem

Thermocompressie Anodic Bonding Equipment ondersteunt 2-8" waferverwerking met een maximale werktemperatuur van 600°C, drukbereik van 5-200 kN en vacuümniveau ≤5×10−3 Pa.Thermocompressie-anodische verbindingsapparatuur bevat een zeer nauwkeurig gesloten-lusregelsysteem voor temperatuur (±1°C), druk (schommelingen ≤±1%) en spanning (0-2000 V verstelbaar voor anodische binding).is speciaal ontworpen voor hermetische verpakkingstoepassingen (lekkage ≤1×10−8 Pa·m3/s) in MEMS- en energieapparaten.

Thermische drukbinding

Au-Si-binding:

Werkingsbeginsel:

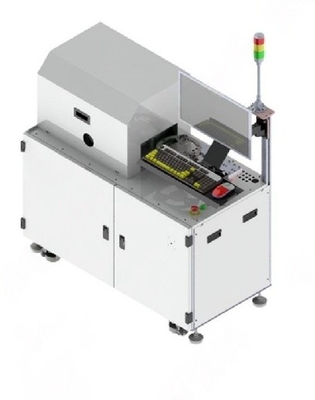

Anodische thermocompressiebindingsapparatuur:

Aligneringsprestaties van thermocompressiebindingen (nauwkeurigheid < 2 μm)

Toepassingen

· Verpakking van MEMS-apparaten: Thermocompressie Anodic Bonding Equipment zorgt voor hermetische inkapseling voor micro-elektromechanische systemen, waardoor de betrouwbaarheid van de werking op lange termijn wordt gewaarborgd.

· Verpakking van krachtssemiconductoren: Thermocompressie-anodische bindingstoestellen vergemakkelijken hoge temperatuurbestendige en thermisch geleidende interfacepakketten voor chips met een hoog vermogen.

· Sensorhermetische verpakking: Thermocompressie-anodische bindingsapparatuur biedt een vocht/oxidatiebestendige beschermende verpakking voor milieuvriendelijke sensoren.

· Opto-elektronica-integratie: Thermocompressie-anodische bindingstoestellen maken het mogelijk om heteromateriële bindingen tussen optische en elektronische componenten te maken om de foto-elektrische conversie-efficiëntie te verbeteren.

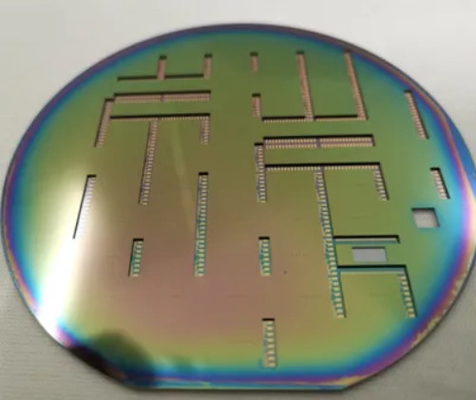

BewerkingseffectAnodische binding van glas naar silicium.
