Wafer binding apparatuur Kamertemperatuur Bondin Hydrofiele binding Si-SiC Si-Si binding 2 -12 inch

Waferbindingsapparatuur Kamertemperatuur Bondin Hydrofiele binding Si-SiC Si-Si binding 2 -12 inch

Overzicht van het waferbindingssysteem

Wafer Bonding Equipment is een high-end bonding apparatuur die speciaal is ontworpen voor de productie van siliciumcarbide (SiC) -kragtoestellen, die 2 tot 12 inch wafer specificaties ondersteunt.Wafer bonding apparatuur bevat geavanceerde directe binding bij kamertemperatuur en oppervlakte-geactiveerde binding technologieën, met speciale optimalisatie voor heterogene SiC-SiC- en SiC-Si-bindingsprocessen.met een geïntegreerd hoogprecisie-optisch uitlijningssysteem (≤ ± 2 μm) en een gesloten temperatuur/drukregeling, zorgt het voor de hoge bindsterkte (≥ 2 J/m2) en de superieure interfacemuniformiteit die vereist zijn voor de fabricage van krachtssemiconductorapparaten.

Technische specificaties van het waferbindingssysteem

Kernfunctioneel parameters:

Intelligent besturingssysteem:

·HMI's voor industriële aanraking

·≥ 50 opgeslagen procesrecepten

·Reële-tijd druk-temperatuur-feedback in gesloten kring

Veiligheidsbeschermingssysteem:

·Triple vergrendeling (druk/temperatuur/vacuüm)

·Noodremsysteem

·Compatibiliteit met schoonruimte van klasse 100

Uitgebreide functies:

·Optioneel robot-waferbehandel

·SECS/GEM communicatieprotocol ondersteuning

·Geïntegreerde inline-inspectie-module

Wafer Bonding Equipment is speciaal ontworpen voor onderzoek en ontwikkeling en massaproductie van halfgeleiders van de derde generatie.Waferbinding Equipment modulaire architectuur maakt hoge betrouwbaarheid binding voor SiC-gebaseerde power-apparatenDe innovatieve plasma-voorbehandelingstechnologie verbetert de bindsterkte van het interfacesysteem aanzienlijk (≥ 5 J/m2), terwijl de ultrahoge vacuümomgeving zorgt voor verontreinigingsvrije bindingsinterfaces.Het intelligente temperatuur-drukregelsysteem, in combinatie met submicron-uitlijningsnauwkeurigheid, biedt bindingsoplossingen op waferniveau voor HEMT, SBD en andere apparaten.

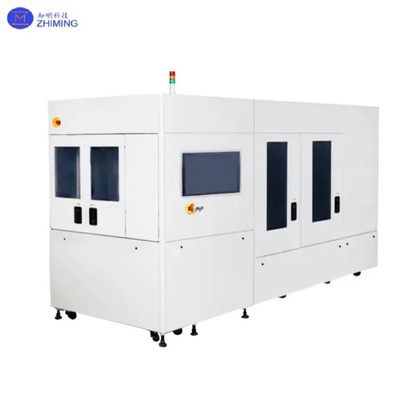

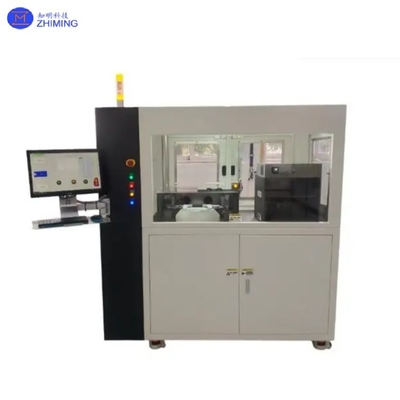

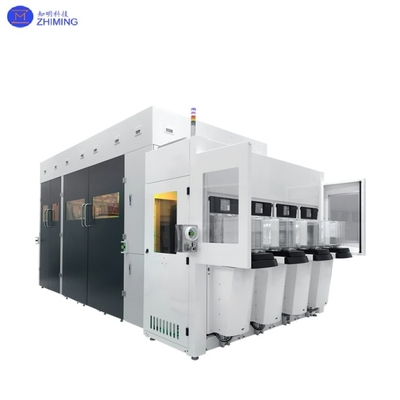

Foto

Compatibele materialen

Toepassingen

· Verpakking van het MEMS-apparaat: Waferbindingsapparatuur is geschikt voor het hermetisch afdichten van micro-elektromechanische systemen (MEMS) zoals versnellingsmeters en gyroscopen.

· CIS-beeldsensoren: Waferbinding-apparatuur maakt lage temperatuurbinding mogelijk tussen CMOS-wafers en optische glassubstraten.

· 3D-IC-integratie: Wafer Bonding Equipment ondersteunt stapelbinding bij kamertemperatuur voor door-silicium via (TSV) wafers.

• Samengestelde halfgeleiderapparaten: Wafer Bonding Equipment vergemakkelijkt de overdracht van de epitaxiale laag voor GaN/SiC-aandrijvingsapparaten.

• Biochipfabricage: Wafer Bonding Equipment biedt laagtemperatuurverpakkingsoplossingen voor microfluïdale chips.

Bewerkingseffect——Binding van LiNbO 3-wafers en SiC-wafers

(a) Foto van LiNbO3/SiC-wafers die bij kamertemperatuur zijn gebonden. (b) Foto van gesneden 1 × 1 mm chips.

(a) TEM-afbeelding van de LiNbO3/SiC-bindingsinterface (b) Vergroot beeld van (a)
