Productdetails
Place of Origin: CHINA
Merknaam: ZMSH
Certificering: rohs
Modelnummer: Halfautomatische kamertemperatuurbindingsmachine
Betalings- en verzendvoorwaarden
Minimum Order Quantity: 2
Prijs: by case
Delivery Time: 5-10months
Betalingscondities: T/T
Purpose:: |
Semi-automatic room temperature bonding machine |
Wafers:: |
2/4/6/8/12 inch |
Adaptive materials:: |
Si, LT/LN, sapphire, InP, Sic, GaAs, GaN, diamond, glass, etc |
Voederstand:: |
Het hand voeden |
Pressure system maximum pressure:: |
80 kN |
Surface treatment:: |
In-situ activation and sputtering deposition |
Purpose:: |
Semi-automatic room temperature bonding machine |
Wafers:: |
2/4/6/8/12 inch |
Adaptive materials:: |
Si, LT/LN, sapphire, InP, Sic, GaAs, GaN, diamond, glass, etc |
Voederstand:: |
Het hand voeden |
Pressure system maximum pressure:: |
80 kN |
Surface treatment:: |
In-situ activation and sputtering deposition |

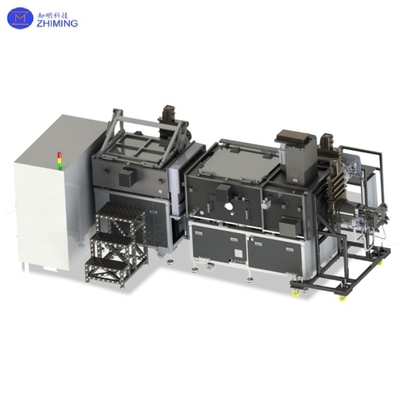

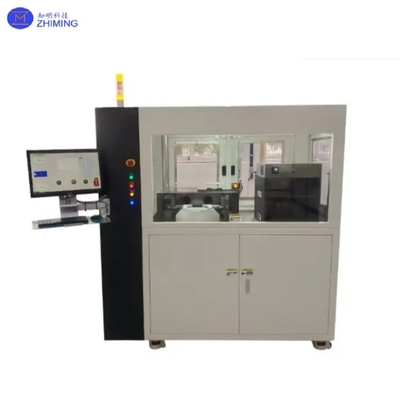

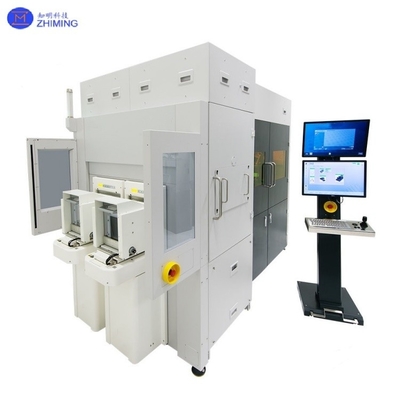

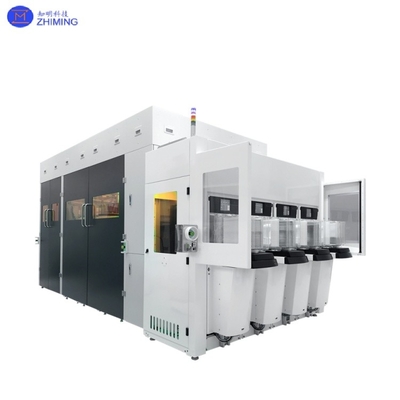

Een semi-automatische kamertemperatuurbindingsmachine is een precisie-apparaat voor binding op wafer- of chipniveau.Mechanische druk + oppervlakteactiveringstechnologie maakt permanente binding tussen materialen mogelijk bij kamertemperatuur (20-30 °C) zonder hoge temperaturen of extra lijmstoffenHet is geschikt voor halfgeleiderverpakking, MEMS-productie, 3D-IC-integratie en andere gebieden, met name voor de bindingsbehoeften van hittegevoelige materialen en micro- en nano-structuren.
(1) Bindingstechnologie
- Normaltemperatuurbinding: werktemperatuur 25±5°C, vermijd thermische stressbeschadiging van gevoelige apparaten (zoals CMOS, flexibel substraat).
- oppervlakte-activatiebehandeling: plasma- of chemische activatie is optioneel om de bindsterkte (> 10 MPa) te verbeteren.
- Compatibiliteit met meerdere materialen: ondersteuning van directe binding van silicium (Si), glas (Glas), kwarts, polymeer (PI/PDMS) en andere materialen.
(2) Precisie en controle
- Aligneringsnauwkeurigheid: ± 0,5 μm (visueel uitlijningssysteem + precisiemechanisch platform).
- Drukregeling: 0-5000N verstelbaar, resolutie ±1N, uniformiteit > 95%
- Real-time monitoring: geïntegreerde kracht sensor + optische interferometer, real-time feedback bond kwaliteit.
(3) Automatiseringsfunctie
- Halfautomatische werking: handmatig laden en lossen + automatisch bindproces, met ondersteuning van een enkele chip of waferverwerking.
- Programmabele formulering: opslag van meerdere sets van procesparameters (druk, tijd, activeringsomstandigheden).
- Veiligheidsbescherming: noodremmen + anti-botsingsontwerp, in overeenstemming met de SEMI S2/S8 veiligheidsnormen.
(4) Schoonheid en betrouwbaarheid
- Klasse 100 Schoon milieu: ingebouwd HEPA-filter, deeltjescontrole < 0,3 μm.
- laag defectpercentage: bondinterface cavity rate < 0,1% (@ 200 mm wafer).
De semi-automatische bandmachine op kamertemperatuur lost de beperkingen van de traditionele bandtechnologie op warmtegevoelige materialen op door middel van een hoogprecisie- en laagtemperatuurproces.en heeft onvervangbare voordelen op het gebied van 3D ICWe zijn vastbesloten om klanten te voorzien van hoge betrouwbaarheid,goedkope verbindingsoplossingen ter bevordering van de ontwikkeling van geavanceerde verpakkings- en micro- en nano-productietechnologie.
| Wafers: | ≤ 12 inch, naar beneden compatibel met onregelmatige vormmonsters |
| Adaptieve materialen: | Si, LT/LN, saffier, InP, Sic, GaAs, GaN, diamant, glas, enz. |
| Voederstand: | Handmatig voeden |
| Maximale druk van het druksysteem: | 80 kN |
| Oppervlaktebehandeling: | In situ activeren en sputtering afzetten |
| Sputtering doel: | ≥ 3, draaibaar |
| Bondsterkte: | ≥ 2,0 J/m2@kamertemperatuur |
(1) Geavanceerde verpakkingen voor halfgeleiders
· 3D-IC-integratie: via silicium (TSV) worden wafers bij kamertemperatuur gebonden om vervormingsproblemen veroorzaakt door hoge temperaturen te voorkomen.
· Heterogene integratie: stapelbinding van logische chips en geheugenchips (zoals HBM).
(2) Vervaardiging van MEMS-apparaten
· Verpakking op waferniveau: vacuümverbinding van MEMS-apparaten zoals versnellingsmeters en gyroscopen.
· Microfluïde chip: PDMS en glasbinding bij kamertemperatuur om biologische activiteit te behouden.
(3) Opto-elektronica en beeldschermen
· LED-pakket: binding van saffiersubstraat en siliciumsubstraat zonder lijm.
· AR/VR-optische module: laagtemperatuurbinding van golfgeleider en glazen lens.
(4) Wetenschappelijk onderzoek en speciale toepassingen
• Flexible elektronica: verliesloze binding van PI-substraat aan dunne filmsensor.
• Quantumapparaten: laagtemperatuurcompatibele binding van supergeleidende qubit-chips.
ZMSH levert volledige procesondersteunende diensten voor semi-automatische kamertemperatuurbindingsmachines, waaronder:
Procesontwikkeling: Oplossingen voor optimalisatie van bindparameters en oppervlakte-activering voor verschillende materialen (Si/Glas/PI, enz.)
a. een vermogen van meer dan 50 W;
Technische opleiding: operationele begeleiding ter plaatse + procesdebug training om een efficiënt gebruik van de apparatuur te garanderen;
Garantie na verkoop: garantie van 12 maanden voor de gehele machine, 24 uur snelle vervanging van de belangrijkste onderdelen (druksensor, optisch systeem);
Ondersteuning op afstand: realtime foutdiagnosticatie en software-upgrades om de stilstand te verminderen.
1. V: Waar wordt een semi-automatische kamertemperatuurbindingsmachine voor gebruikt?
A: Het verbindt wafers of chips bij kamertemperatuur zonder kleefstoffen, ideaal voor warmtegevoelige materialen in 3D IC en MEMS-verpakkingen.
2V: Hoe werkt waferbinding bij kamertemperatuur?
A: Het maakt gebruik van oppervlakte-activatie (zoals plasma) en precieze druk om permanente bindingen te creëren zonder thermische spanning.
