Productdetails
Plaats van herkomst: China
Merknaam: ZMSH
Certificering: rohs
Modelnummer: Galliumarsenide-optische glasvezeltemperatuursensor
Betalings- en verzendvoorwaarden
Min. bestelaantal: 2
Prijs: by case
Betalingscondities: T/T
Doel:: |
Galliumarsenide-optische glasvezeltemperatuursensor |
Temperatuurmeting:: |
-20℃~200℃ |
Optische vezelconnector Type:: |
ST (aanvaard in de douane) |
Minimale buigradius:: |
30 mm |
Optische kabel bestand tegen temperatuur:: |
-100°C tot 250°C |
Lange vereisten:: |
De kabellengte van minder dan 1000 m heeft geen invloed op de temperatuurmeting |
Doel:: |
Galliumarsenide-optische glasvezeltemperatuursensor |
Temperatuurmeting:: |
-20℃~200℃ |
Optische vezelconnector Type:: |
ST (aanvaard in de douane) |
Minimale buigradius:: |
30 mm |
Optische kabel bestand tegen temperatuur:: |
-100°C tot 250°C |
Lange vereisten:: |
De kabellengte van minder dan 1000 m heeft geen invloed op de temperatuurmeting |
Galliumarsenide (GaAs) optische glasvezel temperatuur sensor is een soort niet-contact temperatuurmeting systeem op basis van halfgeleider optische kenmerken,die een zeer nauwkeurige temperatuurmeting realiseert door het principe dat de lichtabsorptie- of fluorescentie-eigenschappen van GaAs-materialen met de temperatuur veranderenDe belangrijkste voordelen zijn: volledig optische signaaloverdracht (geen elektromagnetische interferentie), kleine sondeomvang (slechts 0,5 mm), weerstand tegen extreme omstandigheden (hoge spanning, sterke corrosie,sterk elektromagnetisch veld, enz.), die op grote schaal worden gebruikt op het gebied van halfgeleiders, elektrische energie, medisch en wetenschappelijk onderzoek.
(1) Type temperatuurmeting aan de absorptiezijde
Beginsel: De golflengte van de lichtabsorptiezijde van GaAs verschuift naar de lange golfrichting (~ 0,4 nm/°C) met de temperatuurstijging.
Implementatiemethode:
Breedbandlichtbronnen (zoals LED's) zenden optische signalen door optische vezels naar de GaAs-sonde.
GaAs-chips absorberen specifieke golflengten licht (de golflengte aan de absorptiezijde is temperatuurafhankelijk).
Het gereflecteerde lichtsignaal wordt teruggestuurd naar de demodulator en de temperatuur wordt berekend door middel van spectrale analyse.
Kenmerken: eenvoudige structuur, lage kosten, geschikt voor industriële toepassingen (zoals het monitoren van energieapparatuur).
(2) Fluorescerend levensduurtemperatuurmetingstype
Beginsel: de levensduur van de geïnstimuleerde GaAs-emissifluorescentie is omgekeerd evenredig aan de temperatuur.
Implementatiemethode:
De gepulseerde laser stimuleert de GaAs-sonde om fluorescentie te produceren.
De fluorescentievervaltijd (levensduur) wordt gedetecteerd en de temperatuur wordt omgezet door een kalibratiecurve.
Kenmerken: hogere nauwkeurigheid (± 0,05°C), geschikt voor medisch en wetenschappelijk onderzoek.
| Temperatuurmeting: | -20°C tot 200°C |

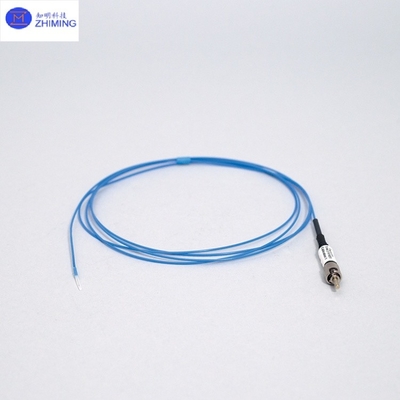

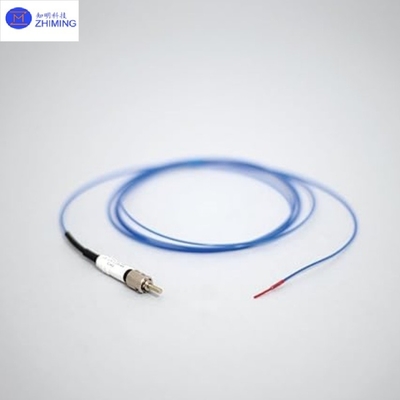

| Optische vezelconnector Type: | ST (aanvaard in de douane) |
| Minimale buigradius: | 30 mm |
| Lange vereisten: | De kabellengte van minder dan 1000 m heeft geen invloed op de temperatuurmeting |
| Optische kabel bestand tegen temperatuur: | -100°C tot 250°C |
| Materiaal van de omhulsel: | PEEK |
| Elektromagnetische interferentie: | Volledige immuniteit |
| Kabelspanning: | 50N/15s |
| Spanning tussen de sensor en de uitgaande kabel: | 20N/15s |
| Strekkracht van glasvezelkabels: | 100 MPa |
| Kabelbuigkracht: | 165Mpa |
| Optische kabelcompressie sterkte: | 125Mpa |
| Hardheid van de omhulsel: | D85 (Shaw) |
| Optische kabels met dielectrische sterkte: | 23 kV/mm |
Hoge precisie: temperatuurmetingsnauwkeurigheid tot ±0,1 °C (bereik 0~100 °C), resolutie 0,01 °C.
Snelle reactie: reactietijd < 100 ms, geschikt voor dynamische temperatuurbewaking.
Anti-interferentie: volledige glasvezelsignaaloverdracht, volledige immuniteit tegen elektromagnetische interferentie (EMI/RFI).
Voor de vervaardiging van elektrische apparaten:
Werktemperatuurbereik: -50°C~300°C (speciale verpakking kan 500°C bereiken).
Hoge druk (> 10 kV) en stralingsbestandheid (geschikt voor de kernindustrie).

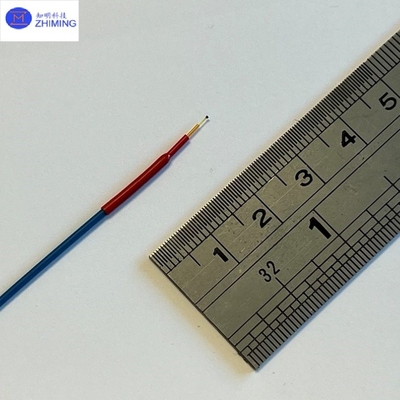

Miniaturiseerde sonde: de minimale diameter van de sonde is 0,5 mm, die kan worden ingebed in kleine ruimtes of biologische weefsels.
Transmissie op lange afstand: de lengte van de vezels heeft geen invloed op de nauwkeurigheid (1 meter per kilometer is consistent).
(1) Vervaardiging van halfgeleiders
Waferverwerking: Realtime monitoring van temperatuuruniformiteit (bv. SiC-epitaxiale groei) in etsen en afzettingsprocessen.
Thermisch beheer van apparatuur: temperatuurbewaking van belangrijke onderdelen zoals lithografie-machines en ionimplantatoren.
(2) Energie-systeem
Hoogspanningsapparatuur: transformatorwinding, controle van de contacttemperatuur van de schakelaar (weerstand tegen een hoge spanning van meer dan 10 kV).
Nieuwe energie: hotspot detectie van lithiumbatterijen en fotovoltaïsche omvormer.
(3) Medisch en biologisch
Minimaal invasieve chirurgie: radiofrequente ablatie punt temperatuur realtime feedback (sonde kan worden geïntegreerd in katheter).
Biologische experimenten: celcultuur, temperatuurkalibratie van PCR-instrument.
(4) Wetenschappelijk onderzoek en extreem milieu
Luchtvaart: meting van de verbrandingskamertemperatuur van raketmotoren (weerstand tegen hoge temperaturen en trillingen).
Kernindustrie: controle van de koelpijpen van de reactor (stralingsbestendige constructie).
(5) Beheersing van industriële processen
Chemische leidingen: Temperatuurbewaking in corrosieve media (zuur- en alkalibestendige verpakking).
IJzer- en staalmetallurgie: continue meting van de oppervlaktetemperatuur van gietballetten (snelle respons, thermische schokbestendigheid).
1. V: Wat is een gallium arsenide (GaAs) glasvezel temperatuur sensor?
Het is een hoge-precisie, EMI-immuun temperatuur sensor die de optische eigenschappen van GaAs kristal gebruikt om de temperatuur te meten via glasvezel, ideaal voor ruwe omgevingen.
2. V: Hoe werkt een GaAs glasvezel temperatuur sensor?
A: Het detecteert de temperatuur door de golflengteverschuiving van de absorptie-rand van GaAs of de vervaltijd van de fluorescentie te meten, die via optische vezels wordt verzonden.
Tag: #Gallium arsenide optische glasvezel temperatuur sensor, #Gallium arsenide, #GaAs, #Kleine sonde grootte 0.5mm, #Temperatuurmeting nauwkeurigheid ±0.1°C
