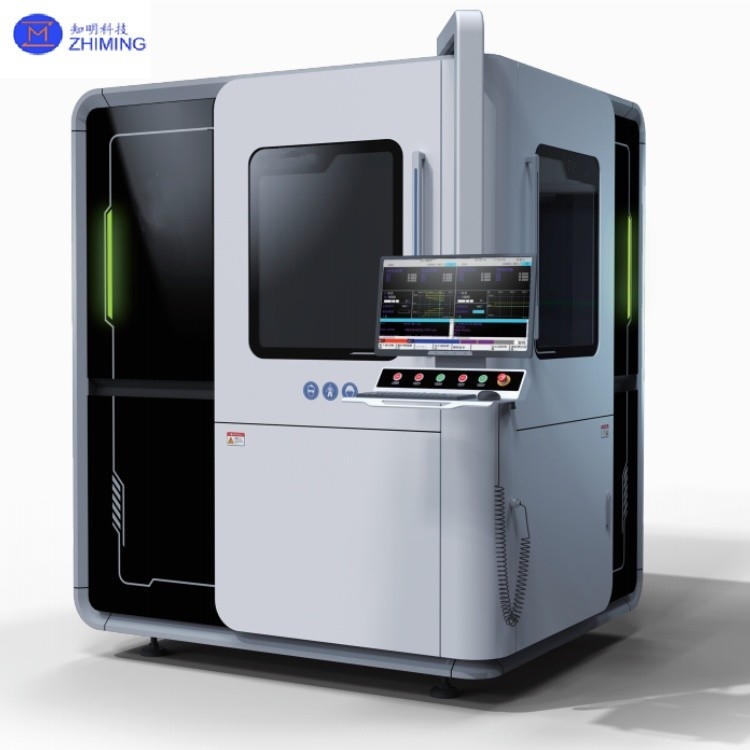

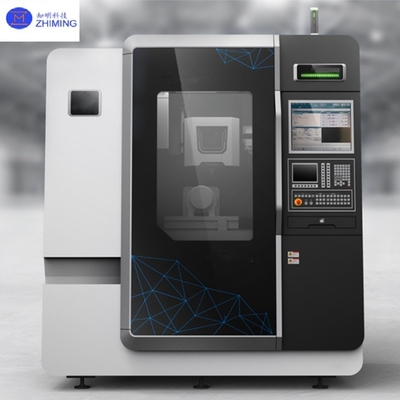

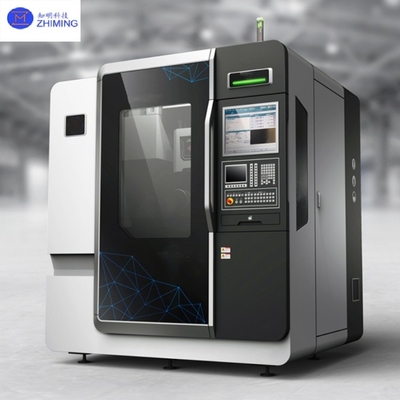

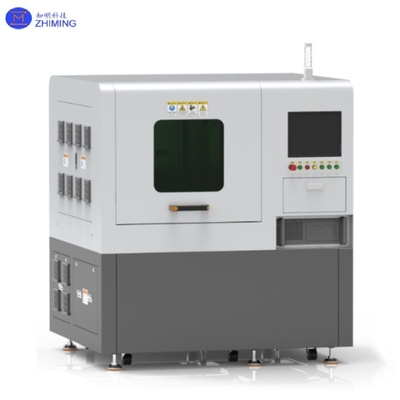

Microfluïde laserapparatuur voor de verwerking van halfgeleiderwafers

Productdetails

Plaats van herkomst: China

Merknaam: ZMSH

Certificering: rohs

Modelnummer: Microfluïdische laserapparatuur

Betalings- en verzendvoorwaarden

Min. bestelaantal: 1

Prijs: by case

Levertijd: 5 tot 10 maanden

Betalingscondities: T/T

Krijg Beste Prijs
Markeren:
Doel::
Microfluïdische laserapparatuur
Volume van de toonbank::
300*300*150
Positioneringsnauwkeurigheid μm::
+/-5
Gelijktijdige positioneringsnauwkeurigheid::
+/-2
Numerieke besturing::
DPSS Nd:YAG
Wavelength::
532/1064
Doel::
Microfluïdische laserapparatuur
Volume van de toonbank::
300*300*150
Positioneringsnauwkeurigheid μm::
+/-5
Gelijktijdige positioneringsnauwkeurigheid::
+/-2
Numerieke besturing::
DPSS Nd:YAG
Wavelength::
532/1064
Microfluïde laserapparatuur voor de verwerking van halfgeleiderwafers

Microfluïde laserapparatuur voor de verwerking van halfgeleiderwafers 0

Samenvatting van muitrusting voor icrojet-lasertechnologie



Microfluïde laserapparatuur voor de verwerking van halfgeleiderwafers




Microjetlasertechnologie is een geavanceerde en veelgebruikte technologie voor het verwerken van composietmateriaal, die een waterstraal "zo dun als een haar" combineert met een laserstraal,en leidt de laser nauwkeurig naar het oppervlak van het bewerkte onderdeel door middel van totale interne reflectie op een manier die vergelijkbaar is met traditionele glasvezelsDe waterstraal koelt het snijgebied voortdurend af en verwijdert het door de verwerking geproduceerde poeder doeltreffend.





Als een koude, schone en gecontroleerde laserverwerkingstechnologie lost de microjetlasertechnologie de grote problemen die verband houden met droge lasers, zoals thermische schade, verontreiniging,vervorming, afzetting van deeltjes, oxidatie, micro-barsten en aftakeling.












Basisbeschrijving van de bewerking met microjetlaser

Microfluïde laserapparatuur voor de verwerking van halfgeleiderwafers 1



1. Lasertype
Diode-pompde solid state Nd:YAG laser. De pulsbreedte is us/ns en de golflengte is 1064 nm, 532 nm of 355 nm. Gemiddeld laservermogenbereik 10-200 W.






2Waterstraalsysteem.
Het waterverbruik van de ultrafijne waterstraal bedraagt slechts 1 liter/uur bij een druk van 300 bar.

Microfluïde laserapparatuur voor de verwerking van halfgeleiderwafers 2






3- Spout.
De grootte van de spuitstukken varieert van 30 tot 150 um, het spuitstukmateriaal is saffier of diamant.






4. Hulpsysteem
Hoogdrukpompen en waterzuiveringssystemen.














Technische specificaties



Volume van de toonbank 300*300*150 400*400*200
Lineaire as XY Lineaire motor. Lineaire motor.
Lineaire as Z 150 200
Positioneringsnauwkeurigheid μm +/-5 +/-5
Herhaaldelijk positioneringsnauwkeurigheid μm +/-2 +/-2
Versnelling G 1 0.29
Numerieke besturing 3 as /3+1 as /3+2 as 3 as /3+1 as /3+2 as
Numerieke bedieningstype DPSS Nd:YAG DPSS Nd:YAG
Golflengte nm 532/1064 532/1064
Nominaal vermogen W 50/100/200 50/100/200
Waterstraal 40 tot 100 40 tot 100
drukbalk van het spuitstuk 50 tot 100 50-600
Afmetingen (machine) (breedte * lengte * hoogte) mm 1445*1944*2260 1700*1500*2120
Grootte (controlekast) (W * L * H) 700*2500*1600 700*2500*1600
Gewicht (apparatuur) T 2.5 3
Gewicht (controlekast) kg 800 800

Verwerkingsvermogen

Ruwheid van het oppervlak Ra≤1,6um

Openingssnelheid ≥ 1,25 mm/s

Besnijden van de omtrek ≥ 6 mm/s

Linieuze snij snelheid ≥ 50 mm/s

Ruwe oppervlakte Ra≤1,2 mm

Openingssnelheid ≥ 1,25 mm/s

Besnijden van de omtrek ≥ 6 mm/s

Linieuze snij snelheid ≥ 50 mm/s



Voor galliumnitridekristal, ultrabreedbandgap halfgeleidermaterialen (diamant/gallioxide), speciale materialen voor de luchtvaart, LTCC-koolstofkeramisch substraat, fotovoltaïsche,verwerking van scintillatorkristallen en andere materialen.

Opmerking: de verwerkingscapaciteit varieert afhankelijk van de materiaalkenmerken










Toepassing van microjetlasertechnologieapparatuur

Microfluïde laserapparatuur voor de verwerking van halfgeleiderwafers 3

1. Wafers snijden
Materialen: silicium (Si), siliciumcarbide (SiC), galliumnitride (GaN) en andere harde en broze materialen.
Toepassing: vervang traditioneel diamantlem, verminderen randbreuk (randbreuk < 5 μm, lem snijden meestal > 20 μm).
De snij snelheid is met 30% toegenomen (bijvoorbeeld snij snelheid van SiC-wafers tot 100 mm/s).
Stealth Dicing: Lasermodificatie in de wafer, vloeistofstraal-ondersteunde scheiding, geschikt voor ultradunne wafers (< 50 μm).





2- chipbooringen en microgatverwerking
Toepassing: door middel van silicium (TSV) boren voor 3D-IC's. Bewerking van thermische microhole-array voor energieapparaten zoals IGBT's.
Technische parameters:
Openingsbereik: 10 μm tot 200 μm, diepte/breedteverhouding tot 10:1.
De grofheid van de poriewand (Ra) < 0,5 μm is beter dan die van directe laserablatie (Ra> 2 μm).



Microfluïde laserapparatuur voor de verwerking van halfgeleiderwafers 4

3Geavanceerde verpakking
Toepassing: RDL (Rewiring layer) Vensteropening: laser + jet verwijdert de passivatielaag, blootstellende pad.
Verpakkingen op waferniveau (WLP): epoxy-gevormde kunststoffen (EMC) voor fan-outverpakkingen.
Voordelen: Vermijdt de scheervorming door mechanische spanning en verhoogt de opbrengst tot meer dan 99,5%.





4Verwerking van samengestelde halfgeleiders
Materiaal: GaN, SiC en andere breedband-gap halfgeleiders.
Toepassing: Gate notch etching van HEMT-apparaten: vloeistofstraal regelt laserenergie om thermische ontbinding van GaN te voorkomen.
Laserail: micro-jet lokale verwarming om de ionenimplantatiezone te activeren (zoals SiC MOSFET-bron).





5. Reparatie van gebreken en fijne afstemming
Toepassing: laserfusie van redundante circuits in het geheugen (DRAM/NAND).
Stemming van microlensarrays voor optische sensoren zoals ToF.
nauwkeurigheid: nauwkeurigheid van de energieregeling ±1%, fout van de reparatiepositie < 0,1 μm.








Verwerkingszaak





Microfluïde laserapparatuur voor de verwerking van halfgeleiderwafers 5








V&A



1. V: Waarvoor wordt microjetlasertechnologie gebruikt?
A: Microjetlasertechnologie wordt gebruikt voor hoogprecisie, laag thermisch beschadigd snijden, boren en structureren in halfgeleiders (bv. SiC-wafers, TSV-boren) en geavanceerde verpakkingen.





2V: Hoe verbetert microjetlaser de productie van halfgeleiders?
A: Het zorgt voor submicron nauwkeurigheid met bijna nul warmte schade, vervangt mechanische messen en vermindert defecten in broze materialen zoals GaN en SiC.






Tag: #Laser micromachining apparatuur Microjet, #Laser verwerkingstechnologie, #Semiconductor wafer verwerking, #Microjet laser technologie, #De siliciumcarbide balk is rond, #Wafer dicing,#Metalen composiet
