Productdetails
Plaats van herkomst: Chinees
Merknaam: ZMSH
Certificering: rohs
Modelnummer: Met een vermogen van niet meer dan 50 W
Betalings- en verzendvoorwaarden
Min. bestelaantal: 25
Prijs: by case
Verpakking Details: het enige wafeltjepakket in 100 sorteert schoonmakende ruimte
Levertijd: 2-4weeks
Betalingscondities: T/T
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |

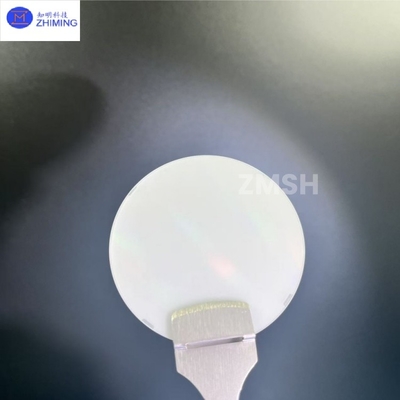

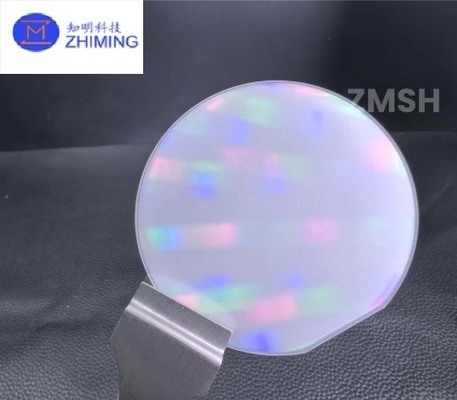

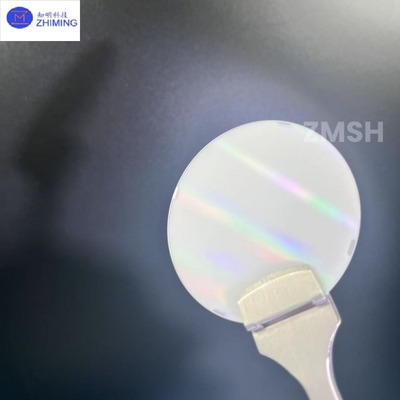

Patterned sapphire substraat (PSS) is een substraat waarop micro- en nano-structuren worden gevormd door lithografie en etsen.Het wordt voornamelijk gebruikt in de productie van LED's (lichtdioden) om de lichtextractie-efficiëntie te verbeteren door oppervlaktepatronen te ontwerpen, waardoor de helderheid en prestaties van LED's worden verbeterd.
Patroonvormig saffiersubstraat (PSS) is een proces waarbij een specifiek micrometerpatroon zoals koepel, kegel of piramidevormig op het saffiersubstraat wordt gemaakt.Onregelmatige patronen op saffiersubstraten kunnen lichtverspreiding of -breking veroorzaken, waardoor de lichtdoeltreffendheid wordt verbeterd.
|
Kristallenstructuur |
Hexagonale |
|
Gitterconstante ((nm) |
a=4.76Å c=12.99Å |
|
Dichtheid ((g/cm)3) |
3.98 |
|
Smeltpunt ((°C) |
2040 |
|
Mohs Hardness (mohs) |
9 |
|
Dielectrische constante |
9.3 (een vlak) 11.5 (een vlak C) |
|
Thermische geleidbaarheid ((W/cm.K) |
0.46 |
|
Thermische expansie |
6.7*10-6/k(C-vlak) 5,0*10-6Een vliegtuig. |
|
Brekingsindex |
1.762-1.777 |
|
Transmissie |
Proefmonster: saffier:D76,2*4 mm |
|
UV:200~380nm 74%~84% |
|
|
Zichtbaar licht: 380-760 nm 85% |
|
|
Infrarood: 760~1000 nm 85% |
|
|
Ver-infrarood:> 1000 nm 80%~100% |
- Materiële kenmerken:Het substraatmateriaal is enkelkristallijnsaffier (Al2O3), dat een hoge hardheid, hoge hittebestendigheid en chemische stabiliteit heeft.
- Oppervlakstructuur:Het oppervlak wordt gelitografeerd en gegraveerd om periodieke micro-nano-structuren te vormen, zoals kegels, piramides of zeshoekige arrays.
- Optische eigenschappen:Door het ontwerp van de oppervlaktepatronen wordt de totale reflectie van het licht op de interface verminderd en wordt de efficiëntie van de lichtextractie verbeterd.
- Thermische prestaties:Sapfiersubstraat heeft een uitstekende thermische geleidbaarheid en is geschikt voor LED-toepassingen met een hoog vermogen.
- Maatstaven:Veel voorkomende maten zijn 2 inch (50,8 mm), 4 inch (100 mm) en 6 inch (150 mm).
|
Posten |
Gepatternde saffier substraat ((2 ~ 6 inch) |
||
|
Diameter |
50.8 ± 0,1 mm |
100.0 ± 0,2 mm |
150.0 ± 0,3 mm |
|
Dikte |
430 ± 25 μm |
650 ± 25 μm |
1000 ± 25 μm |
|
Oppervlakte-oriëntatie |
C-vlak (0001) buiten hoek richting M-as (10-10) 0,2 ± 0,1° |
||
|
C-vlak (0001) buiten de hoek richting A-as (11-20) 0 ± 0,1° |
|||
|
Primaire platte oriëntatie |
A-vlak (11-20) ± 1,0° |
||
|
Primaire vlakke lengte |
16.0 ± 1,0 mm |
30.0 ± 1,0 mm |
47.5 ± 2,0 mm |
|
R-Plane |
Om negen uur. |
||
|
Vorderoppervlak afwerking |
Gepatroneerd |
||
|
Achtergrond afwerking |
SSP: fijn gemalen, Ra=0,8-1,2um; DSP: Epi gepolijst, Ra<0,3nm |
||
|
Lasermerk |
Achterzijde |
||
|
TTV |
≤ 8 μm |
≤ 10 μm |
≤ 20 μm |
|
BOW |
≤ 10 μm |
≤ 15 μm |
≤ 25 μm |
|
WARP |
≤ 12 μm |
≤ 20 μm |
≤ 30 μm |
|
Buitekant uitsluiting |
≤ 2 mm |
||
|
Patroon specificatie |
Vormstructuur |
Koepel, kegel, piramide. |
|
|
Patroonhoogte |
10,6 tot 1,8 μm |
||
|
Patroondiameter |
20,75 tot 2,85 μm |
||
|
Patroonruimte |
0.1 tot en met 0,3 μm |
||
Aanpassingsspecificaties:
* Nanometerpatroon van saffiersubstraat ((NPSS).
* Sapphire PSS van verschillende oriëntatie.
· De extractie-efficiëntie benadrukken:Het ontwerp van de oppervlaktepatronen vermindert het lichtverlies en verbetert de lichtdoeltreffendheid van LED's aanzienlijk.
· Uitstekende materiaal eigenschappen:Sapfiersubstraat heeft een hoge hardheid, hoge temperatuurbestendigheid en chemische stabiliteit, geschikt voor harde procesomgevingen.
· Sterke compatibiliteit:Hoog reticulaire matching met GaN (galliumnitride) epitaxy laag, geschikt voor een hoogwaardige epitaxy groei.
· Lang levensduur en hoge betrouwbaarheid:Sapfiersubstraat is bestand tegen slijtage en corrosie, waardoor de levensduur van het apparaat wordt verlengd.
• milieubescherming en energiebesparing:Verbeteren van de LED-efficiëntie, verminderen van het energieverbruik, in lijn met de trend van groene productie.
1.V: Welke rol speelt gemodelleerd saffiersubstraat (PSS) bij de productie van LED's?
A: PSS vermindert het lichtverlies door de oppervlakte micro-nanostructuur en verbetert het licht-extractie-efficiëntie, waardoor de helderheid en lichtdoeltreffendheid van LED aanzienlijk worden verbeterd.
2.V: Wat zijn de voordelen van gemodelleerd saffiersubstraat (PSS)?
A: PSS heeft een hoge licht-extractie-efficiëntie, uitstekende hittebestandheid en chemische stabiliteit en een goede compatibiliteit met de GaN-epitaxiale laag, geschikt voor de productie van hoogwaardige LED's.
Tag: #Patterned Sapphire Substrate (PSS), #Sapphire wafer, #Platte zaffirsubstraten, #Hardheid 9.0, #PSS, #NPSS, #Lichtdioden (LED's), #LED-productie, #GaN-gebaseerde energieapparaten, #Single Crystal Sapphire Al2O3
