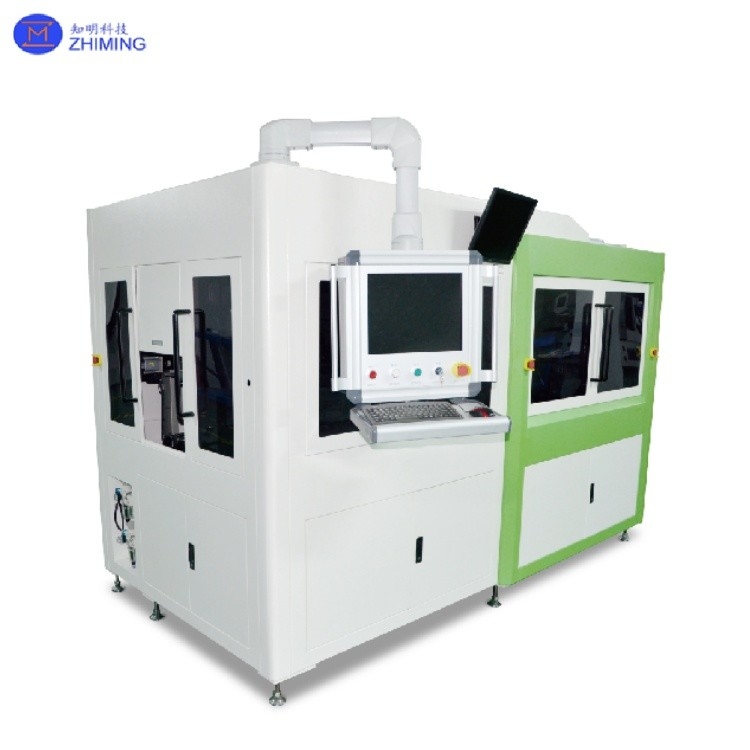

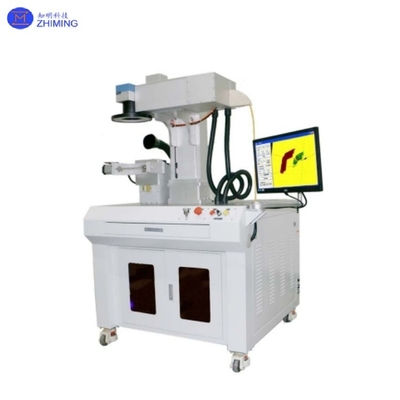

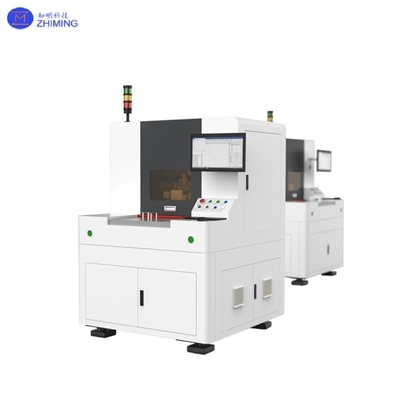

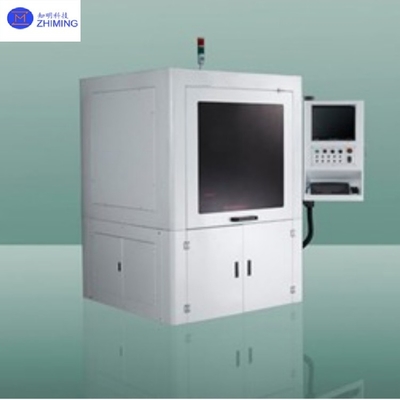

High Precision Laser Drilling Machine Met High Efficiency Micro Hole Processing Wavelength 1064nm

High-precision laser boormachine met hoge efficiëntie microgat verwerking golflengte 1064nm





· Laserbron:De kerncomponent, meestal met behulp van glasvezellasers, CO2-lasers of ultraviolette lasers, produceert een laserstraal met een hoge energiedichtheid.

Optisch systeem:omvat scherpstellenzen en spiegels voor het scherpstellen van de laserstraal op zeer kleine plekken, tot een paar micron in diameter.

· Bewegingscontrolesysteem:Een CNC-systeem met hoge precisie (computer numerieke besturing) wordt gebruikt om de beweging van de laserkop en de tafel te regelen om de nauwkeurigheid van de boorpositie te garanderen.

· Koelsysteem:Wordt gebruikt om lasers en optische systemen te koelen om oververhitting te voorkomen.

· Hulpgasinstallatie:Bijkomend gas (zoals stikstof, zuurstof) wordt verstrekt om gesmolten materiaal te verwijderen en de boorkwaliteit te verbeteren.

· Mens-machine-interface:met inbegrip van touchscreen- en besturingssoftware, gemakkelijk voor gebruikers te bedienen en te controleren.



Technische parameter




1Piekvermogen:200W tot 500W, specifieke modellen zoals XH-B200, XH-B400 en XH-B500.

2Minimale opening:tot 30 μm, of zelfs kleiner.

3Dieptebereik:van ondiepe gaten tot diepe gaten, tot 5 mm.

4Toepasselijke materialen:metaal, niet-metaal, keramiek, glas en andere harde materialen.

Werkingsbeginsel en technische kenmerken

1De laserpunchmachine met hoge precisie maakt gebruik van de hoge energiedichtheid en de scherpstellingskenmerken van de laserstraal om kleine gaten op het oppervlak van het materiaal te vormen.met een uiterst hoge verwerkingsnauwkeurigheid en stabiliteit.
2De laservermogen is stabiel, de golflengte is meestal 1064 nm, de spotdiameter is zeer klein (zoals 0,015 mm), de pulsbreedte is verstelbaar,en is geschikt voor gatverwerking met verschillende diepte en diameter.
3Een geavanceerd balkbesturingssysteem en een precisiebewegingstabel worden aangenomen om een consistente gatkwaliteit, eenvormige opening en een gladde rand zonder boeren te garanderen.

Voordelen

· Hoge nauwkeurigheid:Door de scherpstellende eigenschappen van de laserstraal zijn de grootte en positie van het gat extreem nauwkeurig en kan de fout binnen ± 0,005 mm worden gecontroleerd.

· Hoog rendement:Snelle slagsnelheid, tot 2000 gaten per seconde, geschikt voor massaproductie.

· Flexibiliteit:Ondersteunen van een verscheidenheid aan materiaalverwerking, geschikt voor verschillende vormen en diepte van de gaten.

· Veiligheid:Het gebruik van gereedschappen is niet nodig, waardoor slijtage en vervangingskosten worden vermeden.


Controlesysteem en software


·Uitgerust met zelfontwikkeld besturingssysteem, ondersteuning voor het naaien van graphics, correctie van groot formaat en andere functies.


·Het softwaresysteem kan programmawijzigingen en kleine batchwisselingen uitvoeren om zich aan te passen aan verschillende verwerkingsvereisten.
