Productdetails
Plaats van herkomst: Chinees
Merknaam: ZMSH
Certificering: rohs
Modelnummer: Safirkristaloven kyropoulos
Betalings- en verzendvoorwaarden
Min. bestelaantal: 1
Prijs: by case
Betalingscondities: T/T
Smeltevermogen:: |
≥ 200 kg |
Verwarmingsvermogen:: |
120 kW |
Maximale verwarmingstemperatuur:: |
2100℃ |
Uitgangswerkstroom:: |
0-10000A gelijkstroom |
Smeltevermogen:: |
≥ 200 kg |
Verwarmingsvermogen:: |
120 kW |
Maximale verwarmingstemperatuur:: |
2100℃ |
Uitgangswerkstroom:: |
0-10000A gelijkstroom |
Een saffierkristalliseringsoven is een apparaat voor het kweken van kwalitatief hoogwaardige saffierkristallen met behulp van de Kyropoulos-methode (bubbelmethode).hefsnelheid en koelcondities, kan het apparaat groots en laag defect saffierkristal in een omgeving met hoge temperatuur verbouwen, dat veel wordt gebruikt in LED, optisch venster, halfgeleidersubstraat en andere gebieden.

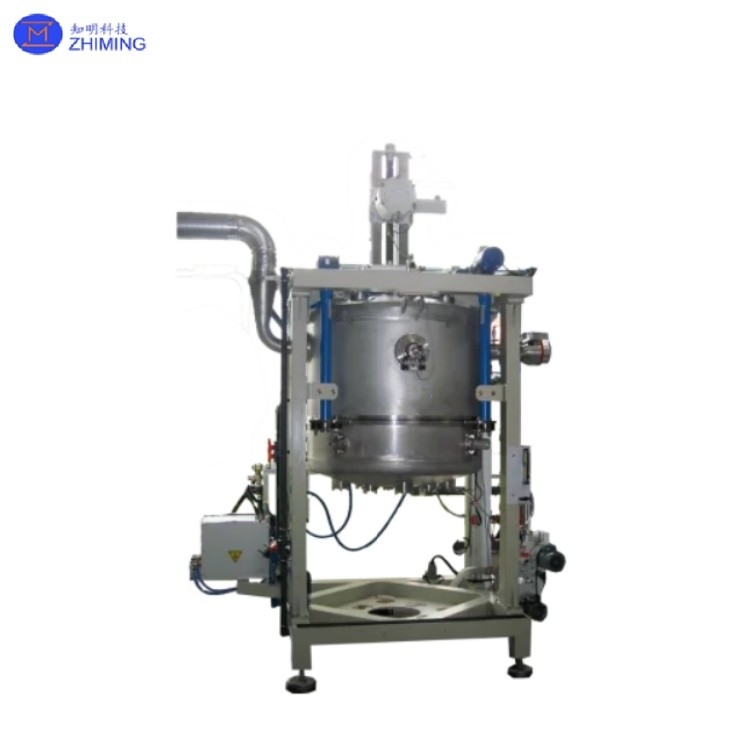

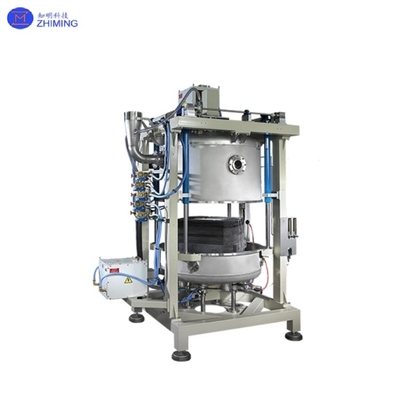

De saffierkristalgroeioven is een saffierkristalgroeiapparatuur met behulp van weerstandsverwarmingsmethode, met behulp van het principe van bubbelgroei kan tot 85-120 kg saffierkristal groeien.De vacuümkamer die in de apparatuur wordt gebruikt voor de groei van saffieren, heeft een verticale structuurDe vacuümkamer, met inbegrip van de bovenkop en de onderplaat, heeft een waterkoelingsstructuur met twee lagen en de bovenkop kan worden geopend.
| Ontdooiing: | ≥ 200 kg |
| Hoogte van de ovenholte: | Φ800×1200 mm |
| Eenvoudig kristal trekversnelling: | 0.1 ~ 20 mm/h snelheidsregeling zonder stappen |
| Snelle stijging/val van zaadkristal: | 0-150 mm/min snelheidsregeling zonder stappen |
| Versnellingsbereik van het zaaien: | 1 ~ 20 r/min snelheidsregeling zonder stappen |
| Maximaal heftrap van de zaadkristallenas: | 400 mm |
| Verwarmingsvermogen: | 120 kW |
| Maximale verwarmingstemperatuur: | 2100°C |
| Stroomvoorziening (inkomende lijn): | driefasige 380V |
| Uitgangswerkstroom: | 0-10000A gelijkstroom |
| Uitgangswerkspanning: | 0-12,5 V gelijkstroom |
| Maximale hoogte van de gastheer: | 2800 mm |
| Grensvacuüm van de ovenkamer: | ≤ 6,7 × 10-3 Pa |
| Dubbele ladingcel: | 100 kg (alleen) |
| Gewicht: | Ongeveer 1500 kg. |
| Gewicht van de machine: | ongeveer 2000 kg |
| Hoofdmachinegebied: | 3800 × 2100 mm |
| De machine heeft een oppervlakte van: | 4000 × 3100 mm |
| Inlaatdruk: | 0.3MPa±0.02MPa |
| Temperatuur van de waterinlaat: | 20 ~ 25°C |
1. Smeltefase:De grondstof van hoogzuiverheid alumina (Al2O3) wordt in de smeltkroes geplaatst en tot meer dan 2050°C verwarmd door middel van een verwarmingssysteem (zoals weerstandsverwarming of inductieverwarming) om volledig te smelten.
2- Seed Crystal initiatie:Het saffierzaadkristal wordt ondergedompeld in de smelt en de smelt begint te kristalliseren op het oppervlak van het zaadkristal door de temperatuurgradiënt en de treksnelheid nauwkeurig te regelen.
3Kristalgroei:Door het zaadkristal langzaam op te tillen en de smeltkroes te draaien, groeit het kristal geleidelijk in de richting van het zaadkristal.het geoptimaliseerde thermische veldontwerp zorgt voor een uniforme temperatuurverdeling tijdens kristalgroei en vermindert gebreken.
4- koeling en gloeiing:Nadat de kristalgroei is voltooid, wordt de temperatuur langzaam verlaagd en wordt het gloeiproces uitgevoerd om de interne spanning los te laten en de kristalkwaliteit te verbeteren.
1Verwarmingssysteem:De gesegmenteerde verwarmer (zijdeverwarmer en onderverwarmer) kan de temperatuur zelfstandig regelen, de smeltstroom en de warmteveldverdeling optimaliseren.
2. Warmte-isolatiesysteem:meerlagig warmte-isolatie-scherm (zoals wolfraam-reflectiescherm, grafiet-warmte-isolatie-scherm), verminderen van warmteverlies, verbeteren van de gelijkheid van het warmteveld.
3Lift- en rotatiesysteem:een hoogprecisie-opheffingsmechanisme (opheffingssnelheidsbereik: 0,05-10 mm/h) en een rotatiemechanisme om stabiliteit en uniformiteit tijdens de groei van het kristal te garanderen.
4Koelsysteem:circulerend koelwater (zaadstaaf en oven) om lokale oververhitting te voorkomen, de apparatuur te beschermen en de kristalkwaliteit te verbeteren.
5. Vacuumsysteem:is uitgerust met een mechanische pomp en een diffusiepomp om ervoor te zorgen dat de vacuümgraad in de oven 6,0 × 10−4 Pa bereikt om de verontreiniging door onzuiverheden te verminderen.
6Controlesysteem:PLC+ touchscreencontrole, ondersteuning van procesparameters voor opslag en realtime monitoring, om automatische werking te bereiken.
1- Hoogwaardige kristalgroei:Door het thermisch veldontwerp te optimaliseren en de procesparameters nauwkeurig te regelen, worden saffierkristallen met lage defecten (dislocatie dichtheid < 1000/cm2) en hoge uniformiteit gekweekt.
2Grote kristalgrootte:Ondersteuning van de groei van 85-120 kg grote saffierkristallen om aan de industriële behoeften te voldoen.
3. Hoog rendement:de opbrengst > 75%, waardoor de productiekosten aanzienlijk worden verlaagd.
4Energiebesparing en hoge efficiëntie:Het gebruik van een laagenergetisch warmteveldontwerp en een efficiënt verwarmingssysteem om het energieverbruik te verminderen.
5Automatische bediening:Automatische besturingssysteem, vermindering van de afhankelijkheid van handmatige ervaring, operationele training cyclus slechts 2-3 maanden.
6Modulair ontwerp:Modulaire apparatuurstructuur, eenvoudig te onderhouden en te upgraden.
1LED-industrie:Gebruikt voor de productie van saffiersubstraat (PSS) als substraat voor LED-epitaxiale groei.
2Optisch venster:De ontwikkeling van sapphirekristallen met een hoge transparantie voor de vervaardiging van optische ramen, lenzen en lasercomponenten.
3- Halveringsindustrie:Als substraatmateriaal voor halfgeleiderapparaten is het geschikt voor apparaten met een hoog vermogen en een hoge frequentie.
4. consumentenelektronica:Gebruikt voor de vervaardiging van camerabeveiligingslenzen voor slimme telefoons, hoesplaten voor slimme horloges enz.
5Luchtvaart:Productie van hoge sterkte saffieren ramen voor optische systemen voor vliegtuigen en ruimteschepen.
6Wetenschappelijk onderzoeksgebied:Gebruikt om het groeimechanisme en de prestatieoptimalisatie van saffierkristal te bestuderen.
1Verkoop van apparatuur:Verstrekken van verkoopdiensten voor saffierkristallenovens en aanverwante apparatuur.
2Technische ondersteuning:Voorziet in installatie, inbedrijfstelling en operationele opleiding van apparatuur voor klanten.
3Op maat gemaakte oplossingen:Ontwerp van op maat gemaakte apparatuur en processen volgens de behoeften van de klant.
4. Na-verkoopservice:Het verlenen van onderhouds-, reparatie- en reserveonderdelendiensten aan apparatuur.
5Procesoptimalisatie:Assisteren van klanten bij het optimaliseren van het kristalgroeiproces, verbetering van de productie-efficiëntie en productkwaliteit.
6.Technisch advies:Verstrekken van technische adviesdiensten op het gebied van de groei van saffierkristallen en aanverwante gebieden.
Tag: #Sapphire kristaloven, #Kyropoulos bubbel groeimethode, #Ky groeimiddelen, #Sapphire kristal productie, #Sapphire wafer
