12 inch Diameter 300mm SIC Substraat Epitaxiale Gepolijste Wafer Siliciumcarbide Ingot Prime Grade 4H-N Type geleidende zonne-energie fotovoltaïsche

12 inch Diameter 300 mm SIC Substraat Epitaxiale gepolijste wafer Siliciumcarbide Ingot Prime Grade 4H Type Leidende zonne-energie Photovoltaic

Inleiding van het product

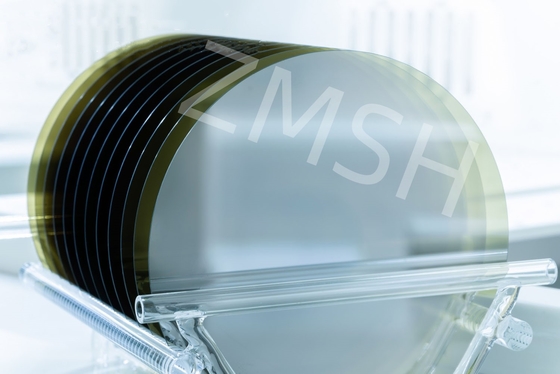

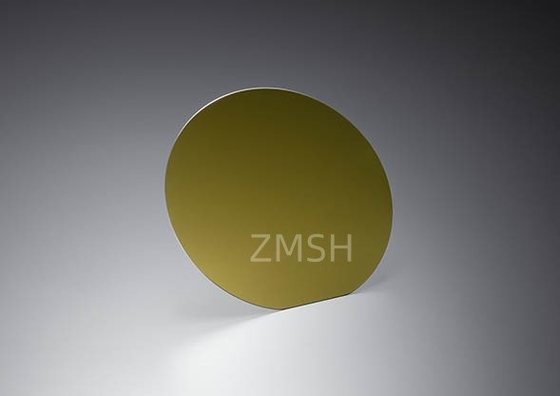

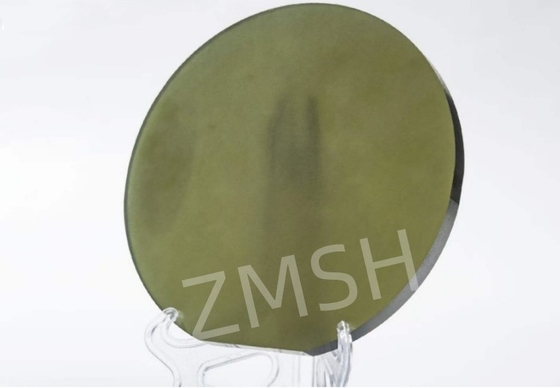

12 inch SiC-substraat is een grote siliconcarbide (SiC) wafer, voornamelijk gebruikt bij de productie van hoogwaardige halfgeleiderapparaten.Siliciumcarbide is een breedbandsemiconductormateriaal met uitstekende fysische en chemische eigenschappenHet heeft een breed scala aan toepassingen in de krachtelektronica, radiofrequentieapparaten, nieuwe energievoertuigen,industriële toepassingen en andere gebieden, terwijl het de halfgeleiderindustrie aanzienlijke economische en milieuvoordelen oplevert door de productie-efficiëntie te verbeteren, de kosten te verlagen en de technologische vooruitgang te stimuleren.Met de voortdurende ontwikkeling van de siliciumcarbide technologie, zullen 12 inch-substraten een belangrijke plaats innemen op de toekomstige markt.De introductie van het 12-inch substraat markeert een grote doorbraak in de grootte en capaciteit van siliciumcarbide technologie om te voldoen aan de groeiende vraag van de markt.

Productparameters

Productkenmerken

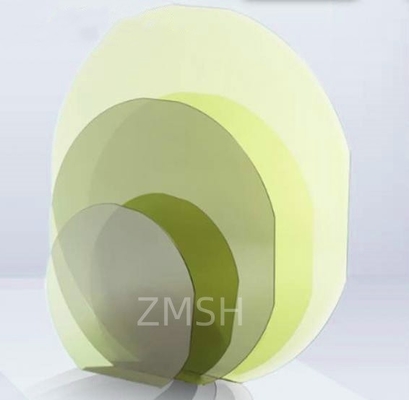

1Grote afmetingen: 12 inch (300 mm) in diameter, vergeleken met het traditionele 6 inch (150 mm) en 8 inch (200 mm) substraat, waardoor de chipproductie van een enkele wafer sterk verbetert.

2. Hoge kristalkwaliteit: het gebruik van geavanceerde kristalgroeitechnologie (zoals fysieke dampoverdracht, PVT) om ervoor te zorgen dat het substraat een lage defectdichtheid en een hoge uniformiteit heeft.

Uitstekende fysische eigenschappen:

1. Hoge hardheid (hardheid van Mohs 9.2, op de tweede plaats na diamant).

2.Hoge warmtegeleidbaarheid (ongeveer 4,9 W/cm·K), geschikt voor warmteafvoer van apparaten met een hoog vermogen.

3- Hoge afbraaksterkte van het elektrisch veld (ongeveer 2,8 MV/cm), ondersteunt hoogspanningstoepassingen.

4Chemische stabiliteit: hoge temperatuurbestandheid, corrosiebestandheid, geschikt voor ruwe omgevingen.

5Breedbandgap: de bandgap bedraagt 3,26 eV (4H-SiC), geschikt voor toepassingen bij hoge temperatuur en hoge stroom.

Producttoepassingen

1Vermogenselektronica:

MOSFET's en IGBT's: worden gebruikt in elektrische voertuigen, industriële motoren en hernieuwbare energiesystemen.

Schottky-dioden: voor hoog efficiënte stroomomzet- en stroomdistributiesystemen.

2. RF-apparaten:

5G-communicatiebasisstation: ondersteunt hoogfrequente en krachtige RF-signaaloverdracht.

Radarsystemen: gebruikt in de lucht- en ruimtevaart en defensie.

3. Nieuwe energievoertuigen:

Elektrisch aandrijfsysteem: verbetering van de efficiëntie en duurzaamheid van de aandrijving van elektrische voertuigen.

Autoplader: ondersteunt snel opladen en een hoge vermogenstransmissie.

4Industrieel gebruik:

Hoogspanningsstroomvoorziening: gebruikt in industriële apparatuur en elektriciteitssystemen.

Zonne-omvormer: verbetering van de omzettingsefficiëntie van het zonne-energiesysteem.

5. Consumer Electronics:

Snel oplaadapparaat: ondersteunt high power fast charging technologie, verkorte oplaadtijd.

Hoog efficiënte voedingsadapter: wordt gebruikt voor het stroombeheer van apparaten zoals laptops en mobiele telefoons.

6Luchtvaart:

Elektronica voor hoge temperaturen: krachtsystemen voor vliegtuigen en ruimteschepen die zijn aangepast aan extreme omstandigheden.

Productvoordeel

1. Verbetering van de productie-efficiëntie:De 12 inch substraatoppervlakte is 2,25 keer groter dan die van de 8 inch substraat, en er kunnen in één proces meer chips worden geproduceerd, waardoor de chipkosten per eenheid worden verlaagd.Verminderen van randverliezen en verbeteren van materiaalgebruik.

2Vermindering van de productiekosten:De grote grootte van het substraat vermindert het wisselen van apparatuur en de processtappen in het productieproces en optimaliseert de productie. Grootschalige productie verlaagt de kosten verder.

3Verbeter de prestaties van het apparaat:Hoge kristalkwaliteit en lage defectdichtheid verbeteren de betrouwbaarheid en prestaties van het apparaat. Uitstekende fysische eigenschappen ondersteunen hogere vermogen en hogere frequentie toepassingen.

4. De technologische vooruitgang stimuleren:Het 12-inch-substraat heeft de grootschalige toepassing van siliciumcarbide-halfgeleidertechnologie bevorderd en de innovatie in de industrie versneld.

5- milieubescherming en energiebesparing:De efficiënte prestaties van siliciumcarbide-apparaten verminderen het energieverbruik en zijn in lijn met de trend van groene productie en duurzame ontwikkeling.
