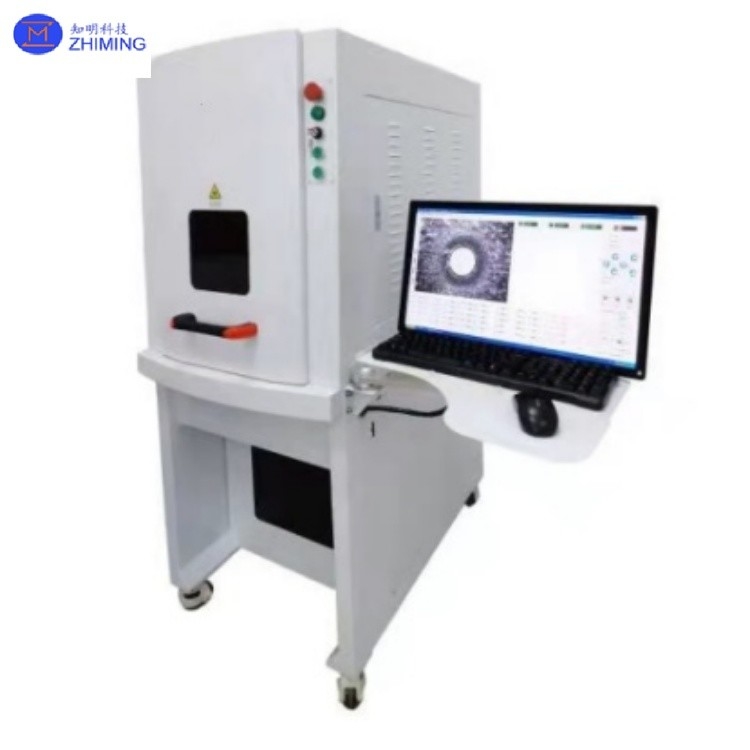

Laserboormachine Laser precisiesnijden boor Dikte 0,01-1 mm

Laserboormachine laser precisiesnijden boordikte 0,01-1 mm

Laserpunchmachine is een soort geavanceerde verwerkingsapparatuur die gebruikmaakt van een hoogenergetische laserstraal om precieze gaten op het oppervlak of in het materiaal te boren.Het creëert hoge temperaturen door een laserstraal te focussen., waardoor het materiaal onmiddellijk smelt of verdampt, waardoor precieze gaten worden gevormd.is een onmisbaar hulpmiddel geworden in de moderne verwerkende industrie.

De laserpunchmachine past vooral de afwijkingskant van de laserstraal aan op de beste staat, realiseert de minimale scherpstelling door de straal uit te breiden en te scherpstellen,en gebruikt het besturingssysteem om laser micro-bewerking te bereiken, laserboren en lasersnijden.

Technische parameter

1- Laser scherpstellen bewakingssysteem

Het laserfocusbewakingssysteem omvat reflector, focusspiegel, zwart-wit CCD-camera, monitor. Vergroting > 200 keer, het systeem kan een nauwkeurige positionering van het werkstuk bereiken.

2Computerbesturingssysteem en software systeem

De hele machine is uitgerust met een besturingscomputer, een speciale software voor laserpunchmachine en een speciale software voor laserprecisie snijden.kan het diafragma instellen, boordikte en hoek, boorsnelheid en laserfrequentie en andere parameters; met perforatiegrafische weergave, procesopsporingsfunctie;Beschikbare G-codeprogrammering of CAD-automatische programmering voor grafische invoerDe belangrijkste kenmerken van de machine zijn een hoge boorprecision, een klein warmte-aangetast gebied, een krachtige softwarefunctie, die kan voldoen aan de laser microhole verwerking van de meeste materialen.

3De minimale gatdiameter is 0,005 mm, de gatdikte is 0,01-1 mm, de gatdiameter, de dikte en de vorm van het gat kunnen door de computer worden ingesteld.

4. Drieassige bewegingstafel

De hele machine omvat X, Y, Z precisiebewegingstafel, met behulp van precisie kogelschroef, lineaire geleidingsrail.

Voorbeelden van toepassingen: micro-elektronische componenten, communicatie, precisie-onderdelen voor de luchtvaart, precisie-hardware, hoogwaardige digitale componenten, glasvezelconnectoren, atomisatieplaten,medische apparatuur en andere boormachines.

Arbeidsomstandigheden

1Het is geschikt voor gebruik bij een omgevingstemperatuur van 18°C-28°C en relatieve luchtvochtigheid van 30%-60%.

2Geschikt voor tweefasige stroomvoorziening /220V/50HZ/10A.

3. Installeer stekers die voldoen aan de eisen van de relevante Chinese normen.

Werkingsbeginsel


De laserpunchmachine genereert een hoogenergetische straal door de laser, die door het optische systeem wordt gefocust en op het oppervlak van het materiaal werkt.Het materiaal verwarmt zich snel na het absorberen van de laserenergie, bereikt het smeltpunt of het verdampingspunt en vormt een gat.bewerking van gaten met verschillende openingen, diepte en vorm kunnen worden bereikt.

Kernkenmerk

· Hoogteprecisie:Het kan micrometeropening verwerken (zoals 10-500μm) en de doorgangvorm is controleerbaar (rond gat, gevormd gat).

· Contactloze verwerking:geen mechanische spanning, geschikt voor broze, dunwandige of harde materialen.

· Hoog rendement:Snel boren, geschikt voor massaproductie.

· Verscheidenheid:Geschikt voor metaal, keramiek, glas, plastic, composiet en andere materialen.

• milieubescherming:geen snij afval, vermindering van de milieuvervuiling.

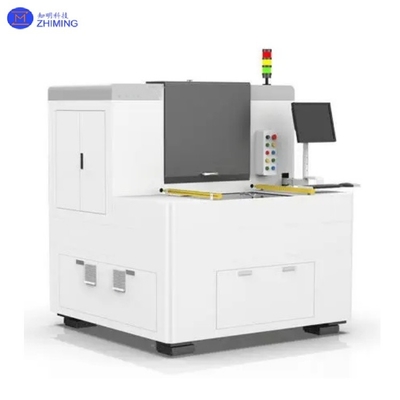

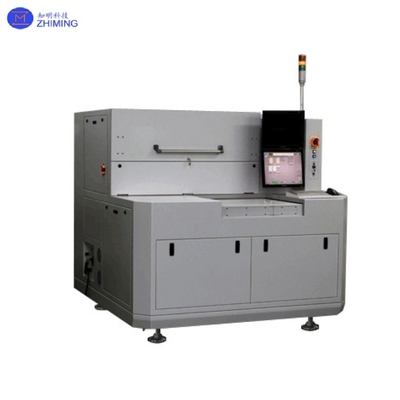

Laserpunchmachine

Laserpunchmachine door laser systeem; Laser aandrijving stroomtoevoer; XYZ precisie tafel; Precision lucht zwevende rotatiesysteem; Laser scherpstellen monitoring systeem; Computer besturingssysteem.
