Productdetails
Plaats van herkomst: Chinees
Merknaam: ZMSH
Certificering: rohs
Modelnummer: Lithiumniobatenfasemodulator LNP6118
Betalings- en verzendvoorwaarden
Prijs: by case
Betalingscondities: T/T
Kristallen oriëntatie:: |
Z-besnoeiing |
RF-connector:: |
Vrouwelijke 1,85 mm (V) |
Vezeltype:: |
Input: PANDA-polarisatiebehoud; uitgang: SMF-28®† Single Mode |
met een vermogen van niet meer dan 50 W: |
2.0 mm Smalle sleutel FC/PC |
Lengte van de vezel:: |
1.5 m (Type.) |
Zelfverzorging:: |
Ø900 μm losse buis |
Kristallen oriëntatie:: |
Z-besnoeiing |
RF-connector:: |
Vrouwelijke 1,85 mm (V) |
Vezeltype:: |
Input: PANDA-polarisatiebehoud; uitgang: SMF-28®† Single Mode |
met een vermogen van niet meer dan 50 W: |
2.0 mm Smalle sleutel FC/PC |
Lengte van de vezel:: |
1.5 m (Type.) |
Zelfverzorging:: |
Ø900 μm losse buis |

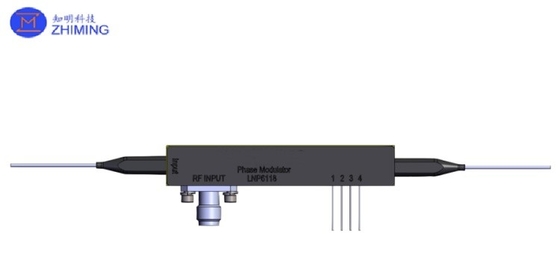

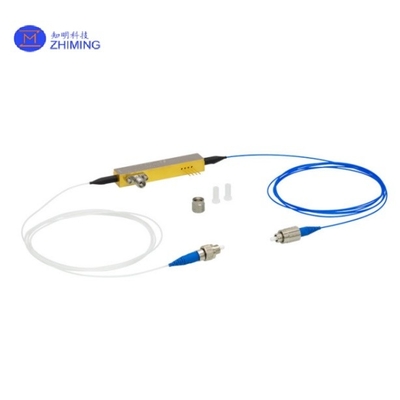

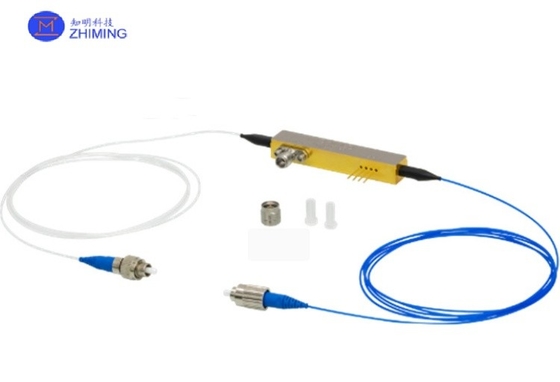

De LNP6118 is een breedband LiNbO3 z-cut fase-modulator die is ontworpen om te werken bij 1310 nm en 1550 nm. De elektro-optische respons (S21) is glad van DC tot 40 GHz.De ingangsvezel is polarisatie-behoudend (PM), en de uitgangsvezel is standaard enkelmodusvezel; beide worden afgesloten met FC/PC-connectoren.die op zijn beurt is uitgelijnd met de buitengewone modus van de chipDe RF-invoerconnector is een veldverwisselbare 1,85 mm (V) connector.
De LNP6118 bevat een interne polarisator die is afgestemd op de buitengewone modus van de chip.
1.Hoge modulatiebandbreedte:ondersteunt hoogfrequente signaalmodulatie, geschikt voor snelle optische communicatie en signaalverwerking.
2.Laag invoegverlies:Het geoptimaliseerde ontwerp vermindert het energieverlies van het optische signaal tijdens de modulatie.
3.Hoge precisie van de fase-modulatie:zorgt voor een nauwkeurige fasebeheersing om de stabiliteit en nauwkeurigheid van de signaalmodulatie te waarborgen.
4.Brede golflengte:geschikt voor verschillende golflengten (zoals C-band, L-band), compatibel met verschillende optische systemen.
5.Compact ontwerp:Compact pakket voor gemakkelijke integratie in complexe optische systemen.
6.Laag aandrijfspanning:Vermindert het energieverbruik en is geschikt voor energie-efficiënte toepassingen.
| Optische specificaties | Min. | Typisch | Maximaal |
| Operatiegolflengtea. | 1260 nm | - | 1625 nm |
| Invoegverlies (1310 nm) | - | 50,0 dB | 5.5 dB |
| Invoegverlies (1550 nm) | - | 40,0 dB | 4.5 dB |
| Optisch terugkeerverlies | 40 dB | - | - |
| Optische invoervermogen (buitengewone modus) | - | - | 100 mW |
| Optische invoervermogen (gewone modus) | - | - | 10 mWb |
| RF-elektrische specificatiesc. | Min. | Typisch | Maximaal |
| E/O-bandbreedte (-3 dB) | - | 35 GHz | - |
| Werkfrequentiebereik | DC tot 40 GHz (minimaal) | ||
| RF Vπ(@ 10 GHz) | - | 7.0 V | - |
| RF Vπ(@ 30 GHz) | - | 8.5 V | 9.5 V |
| S11 (DC tot 25 GHz) | - | -12 dB | -10 dB |
| S11 (25 tot en met 40 GHz) | - | -8 dB | -6 dB |
| RF-poort-invoervermogen | - | - | 24 dBm |
| Specificaties voor laagfrequente modulatorenc. | Min. | Typisch | Maximaal |
| Werkfrequentiebereik | DC tot 1 MHz (typisch) | ||
| Vπ(@ 1 kHz) | - | 10 V | - |
a. De modulator is ontworpen voor gebruik op de opgegeven golflengten. Het gebruik van de modulator op andere golflengten kan leiden tot een toename van het optische verlies dat niet onder de garantie valt.,dit verlies kan tijdelijk zijn; bijvoorbeeld kan de toename van het verlies veroorzaakt door kortere golflengten gewoonlijk worden omgekeerd door de modulator gedurende een uur op te warmen tot 80 °C.
b. Bij het afstemmen van de polarisatietoestand van de optische ingang moet extra voorzichtigheid worden betracht om te voorkomen dat overtollig optisch vermogen in de normale modus wordt ingezet,die door de polarisator worden opgenomen en de modulator kunnen beschadigen.
c. bij 1550 nm
| Milieuspecificaties | Min. | Typisch | Maximaal |
| Werktemperatuur | 0 °C | - | 70 °C |
| Bergingstemperatuur | -40 °C | - | 85 °C |
| Mechanische specificaties | |
| Kristaloriëntatie | Z-cut |
| RF-connector | Vrouwelijke 1,85 mm (V) |
| Vlakken | Invoer: PANDA Polarisatie behoud Uitgang: SMF-28®† Single Mode |
| Verbindingen van glasvezel | 2.0 mm Smalle sleutel FC/PC |
| Lijst van de vezels | 1.5 m (Type.) |
| Houten jassen | Ø900 μm losse buis |
| Standaard-INPUT-vezel | |
|
TYPE van de vezels |
PM |
| CONN. type |
FC/UPC |
| Sleutel | NARROW |
| Belangrijkste uitlijning | Langzaam. |
| STANDARD OUTPUT FIBER | |
| TYPE van de vezels | SM |
| CONN. type | FC/UPC |
| Sleutel | NARROW |
| Belangrijkste uitlijning | N/A |
LNP6118 Toepassing:
1.Optisch communicatiesysteem:gebruikt voor fase-modulatie in glasvezelcommunicatie om de efficiëntie en kwaliteit van signaaloverdracht te verbeteren.
2.coherente optische communicatie:Fase-modulatie en demodulatie van optische signalen worden gerealiseerd in een coherente ontvanger.
3.Optische detectie:Voor optische sensoren met hoge precisie, zoals interferometers en gedistribueerde glasvezelsensorsystemen.
4.Quantumcommunicatie:Fasecodering van optische signalen in quantum key distribution (QKD) systemen.
5.Laserradar (LiDAR):Gebruikt voor fase-liDAR om de nauwkeurigheid en resolutie te verbeteren.
6.Onderzoeksonderzoeken:Gebruikt in optische experimenten en onderzoek naar fase-modulatie en lichtveldregulatie.
Tag: #Multi-Band, #Lithium Niobate, #Lithium Niobate Phase Modulator, #Phase Modulator LNP6118, #1310 nm-1550 nm
