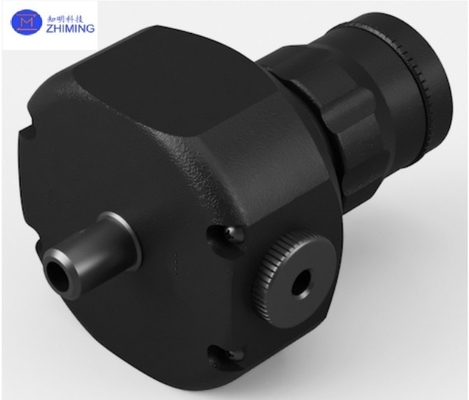

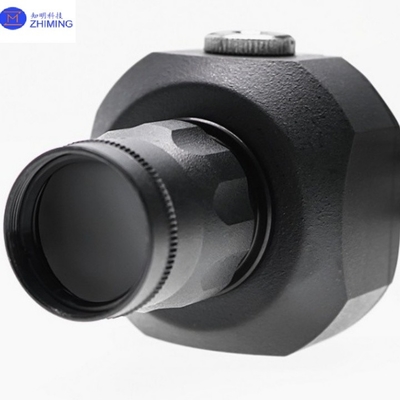

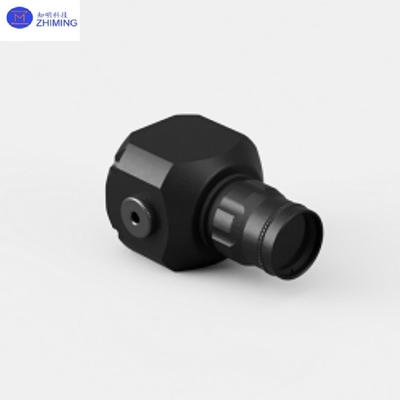

VIS-NIR Camera CCD Contour-IR Contour-M Digitale camera 400-1700nm Multiespectrumcamera

Het verschil tussen CMOS en CCD:

1. Vervaardiging van het beeldvormingsproces

Het principe van foto-elektrische omzetting van CCD- en CMOS-beeldsensoren is hetzelfde, het belangrijkste verschil tussen hen is dat het signaalleesproces verschilt;Omdat CCD slechts één (of enkele) uitgangsnodes heeft om uniform te lezenIn CMOS-chips heeft elke pixel zijn eigen signaalversterker, die respectievelijk de lading-spanningconversie uitvoert,en de consistentie van het signaaluitgang is slecht. Echter, CCD om het volledige beeldsignaal uit te lezen, is de signaalbandbreedte van de uitvoerversterker breed vereist, en in de CMOS-chip,de bandbreedtevereisten van de versterker in elke pixel zijn laag, waardoor het stroomverbruik van de chip aanzienlijk wordt verminderd, wat de belangrijkste reden is waarom het stroomverbruik van de CMOS-chip lager is dan dat van de CCD.de inconsistentie van miljoenen versterkers leidt tot een hoger vaste geluid, dat is het inherente nadeel van CMOS ten opzichte van CCD.

2. integratie

Vanuit het oogpunt van het productieproces zijn het circuit en het apparaat in CCD geïntegreerd op het halfgeleider enkelkristallijnmateriaal, het proces is complexer,En slechts een paar fabrikanten in de wereld kunnen CCD-wafers produceren., zoals DALSA, SONY, Panasnic enzovoort. CCD kan alleen analoge elektrische signalen uitvoeren, vereist een daaropvolgende adresdecoder, analoge converter, beeldsignaalprocessor,en moet ook drie groepen van verschillende spanning vermogen synchrone klok besturing circuitCMOS is geïntegreerd in een halfgeleider dat metaaloxide wordt genoemd.Dat is hetzelfde proces dat tienduizenden halfgeleider-integratiecircuits produceert, zoals computerchips en geheugenapparaten., zodat de productiekosten van CMOS veel lager zijn dan die van CCD. Tegelijkertijd kan de CMOS-chip de beeldsignaalversterker, signaalleescircuit, A/D-conversiecircuit,een beeldsignaalprocessor en een controller in een chip, kan slechts één chip alle basisfuncties van de camera realiseren, de integratie is zeer hoog, het concept van chip-level camera wordt hierdoor gegenereerd.Met de voortdurende ontwikkeling van de CMOS-beeldvormingstechnologie, kunnen steeds meer bedrijven kwalitatief hoogwaardige CMOS-imaging-chips leveren, waaronder: Micron, CMOSIS, Cypress enzovoort.

3Snelheid.

CCD neemt een voor een lichtgevoelige output aan, die alleen volgens de gespecificeerde procedure kan worden uitgebracht, en de snelheid is traag.CMOS heeft meerdere lading-spanningsomvormers en regel- en kolomschakelaars, en de leessnelheid is veel sneller, en de meeste high-speed camera's boven de 500 fps zijn CMOS camera's. Bovendien kan de CMOS adres strobe schakelaar willekeurig worden gesampled om sub-window output te realiseren,en hogere snelheid kan worden verkregen wanneer alleen sub-venster beelden worden uitgebracht.

4Geluid.

De CCD-technologie is eerder ontwikkeld, maar is volwassener, waarbij PN-combinatie of siliciumdioxide (SiO2) isolatielaag wordt gebruikt om lawaai te isoleren.beeldkwaliteit ten opzichte van CMOS-foto-elektrische sensor heeft een bepaald voordeelDoor de hoge mate van integratie van de CMOS-beeldsensor is de afstand tussen de componenten en de schakelingen zeer dicht, de interferentie is relatief ernstig.en het lawaai heeft een grote invloed op de beeldkwaliteitMet de voortdurende ontwikkeling van de technologie voor geluidsreductie van CMOS-circuits is het een goede voorwaarde voor de productie van CMOS-beeldsensoren met een hoge dichtheid en hoge kwaliteit.
