12 inch Sic Wafer Siliciumcarbide 4H-N Type Productie Kwaliteit Dummy Kwaliteit Grote Grootte

12 inch Sic wafer siliciumcarbide 4H-N type productie kwaliteit dummy kwaliteit grote grootte

Een 12-inch siliciumcarbide (SiC) substraat is een groot substraatmateriaal dat wordt gebruikt voor de vervaardiging van hoogwaardige halfgeleiderapparaten.Siliciumcarbide is een breedbandgap halfgeleidermateriaal met uitstekende fysische eigenschappen., chemische en elektrische eigenschappen voor toepassingen bij hoge temperatuur, hoge frequentie en hoog vermogen.Het 12-inch (300 mm) substraat staat momenteel in de voorhoede van siliciumcarbide technologie en vertegenwoordigt de vraag van de halfgeleiderindustrie naar grote grootte, hoge efficiëntie en lage productiekosten.

Het productieproces van het 12-inch siliciumcarbide-substraat omvat stappen zoals kristalgroei, snijden, slijpen en polijsten.Gewone kristallengroeimethoden omvatten fysieke dampoverdracht (PVT) en chemische dampafzetting bij hoge temperatuur (HTCVD) om een hoge zuiverheid en kristalkwaliteit van het materiaal te garanderen.Door middel van precisiebewerking kunnen 12-inch siliciumcarbide-substraten voldoen aan de strenge eisen van geavanceerde halfgeleiderapparaten voor oppervlaktevlakheid, defectdichtheid en elektrische eigenschappen.

Vanwege zijn uitstekende prestaties heeft 12-inch siliciumcarbide substraat een breed scala aan toepassingsmogelijkheden op het gebied van vermogenselektronica, radiofrequente communicatie,Nieuwe energievoertuigen en industriële apparatuur, en is een van de belangrijkste materialen geworden om de ontwikkeling van de volgende generatie halfgeleidertechnologie te bevorderen.

12 inch Sic waferkenmerkend

• Wijdbandkloofkenmerken:Siliciumcarbide heeft een bandkloof van 3,26 eV (4H-SiC), wat veel hoger is dan silicium (1,12 eV), waardoor het stabiel kan werken bij hoge temperatuur,hoogfrequente en hoogspanningsomgevingen.

• Hoge warmtegeleidbaarheid:De warmtegeleidbaarheid van siliciumcarbide is zo hoog als 4,9 W/cm·K, meer dan drie keer zo hoog als die van silicium,en het kan effectief warmte afvoeren en is geschikt voor de vervaardiging van apparaten met een hoge vermogendichtheid.

• - Ik weet het niet.Hoge afbraaksterkte van het elektrisch veld:De afbraaksterkte van het elektrisch veld van siliciumcarbide is 2,8 MV/cm, wat 10 keer hoger is dan die van silicium,met een vermogen van meer dan 50 W,.

• - Ik weet het niet.Hoge elektronenverzadigingsversnellingssnelheid:Siliciumcarbide heeft elektronenverzadigingsversnellingssnelheden van maximaal 2,0 × 10 ^ 7 cm/s,met een vermogen van meer dan 50 W,.

• Uitstekende chemische stabiliteit: siliciumcarbide heeft een sterke corrosiebestendigheid tegen de meeste zuren, basen en oplosmiddelen en kan in ruwe omgevingen een stabiele prestatie behouden.

• Grote afmetingen en een hoge uniformiteit: het 12-inch siliciumcarbide substraat heeft een groter oppervlak en een hogere kristalkwaliteit uniformiteit,die de efficiëntie en het rendement van de vervaardiging van apparaten kunnen verbeteren en de productiekosten kunnen verlagen.

• - Ik weet het niet.Een lage defectdichtheid:Door middel van geavanceerde kristallengroei- en verwerkingstechnologieënde defectdichtheid van 12-inch siliciumcarbide-substraten is aanzienlijk verminderd om aan de productiebehoeften van hoogwaardige apparaten te voldoen.

12 inch Sic waferParameter

12 inch Sic wafera.Verklaring van de Commissie- Ik weet het niet.

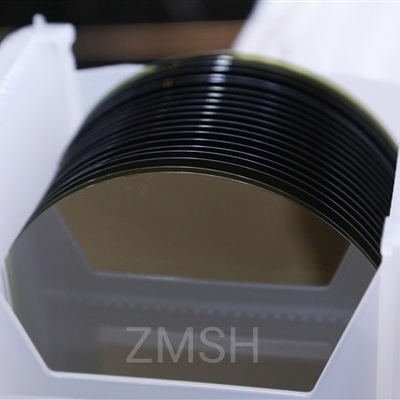

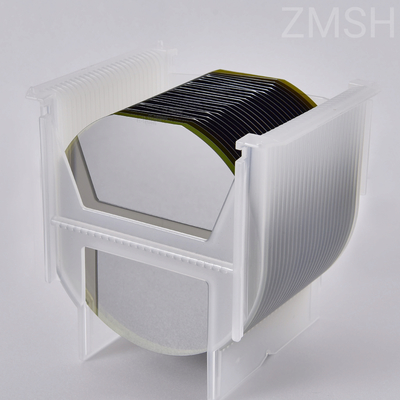

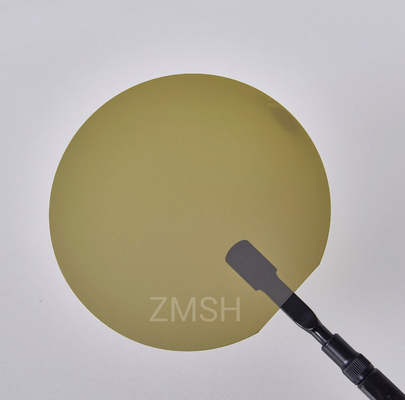

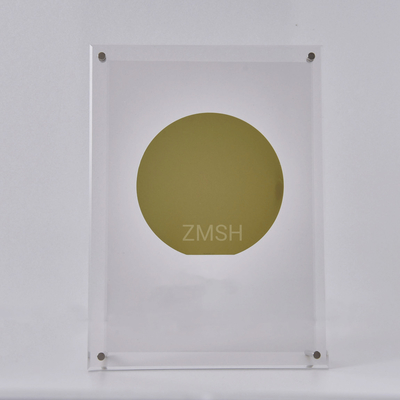

12 inch Sic waferweergave

12 "siliconcarbide substraat met zijn breedband gap kenmerken, hoge thermische geleidbaarheid,hoge afbraaksterkte van het elektrisch veld en hoge elektronenverzadigingsdrift en andere uitstekende eigenschappen.
