2 inch/4 inch/6 inch/5.0*5.0 mm/10.0*10.0 mm Sic Silicon Carbide Substrate Type 3C-N Aan de as: < 111 > ± 0,5° Productieklasse Dummy-klasse

Productdetails

Plaats van herkomst: China

Merknaam: ZMSH

Certificering: rohs

Modelnummer: SiC 3C-N

Betalings- en verzendvoorwaarden

Prijs: by case

Betalingscondities: T/T

Levering vermogen: 1000pc/month

Krijg Beste Prijs
Markeren:

6 inch Sic Silicon Carbide Substraat

,

10.0*10

,

0 mm Sic Substraat van siliciumcarbide

Polytype:
3C-N
Mohs-hardheid:
≈9.2
Dichtheid:
2.36 g/cm3
Resistiviteit:
≤ 0,1 Ω.cm
Oppervlakterichtlijn:
Op de as: ¥111 ¥± 0,5°
Ruwheid:
Pools Ra≤1 nm
Verpakking:
De in de bijlage bij deze verordening vermelde onderdelen zijn bedoeld voor de toepassing van de in
Toepassing:
UV-LED en laserdiode
Polytype:
3C-N
Mohs-hardheid:
≈9.2
Dichtheid:
2.36 g/cm3
Resistiviteit:
≤ 0,1 Ω.cm
Oppervlakterichtlijn:
Op de as: ¥111 ¥± 0,5°
Ruwheid:
Pools Ra≤1 nm
Verpakking:
De in de bijlage bij deze verordening vermelde onderdelen zijn bedoeld voor de toepassing van de in
Toepassing:
UV-LED en laserdiode
2 inch/4 inch/6 inch/5.0*5.0 mm/10.0*10.0 mm Sic Silicon Carbide Substrate Type 3C-N Aan de as: < 111 > ± 0,5° Productieklasse Dummy-klasse

Productbeschrijving:

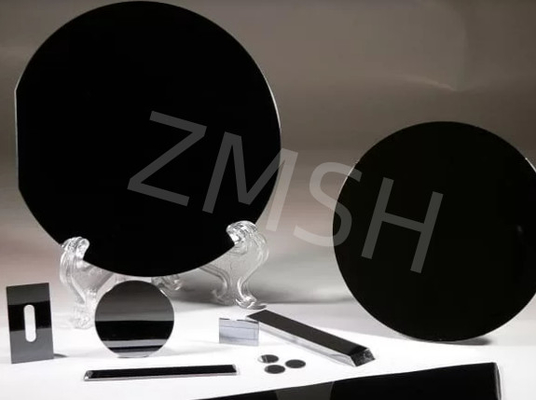

2 inch/4 inch/6 inch/5.0*5.0 mm/10.0*10.0 mm Sic Silicon Carbide Substrate Type 3C-N Aan de as: < 111 > ± 0,5° Productieklasse Dummy-klasse2 inch/4 inch/6 inch/5.0*5.0 mm/10.0*10.0 mm Sic Silicon Carbide Substrate Type 3C-N Aan de as: < 111 > ± 0,5° Productieklasse Dummy-klasse 0











Substraat van siliciumcarbide (SiC) type 3C-N is een halfgeleidermateriaal met een kubische kristalstructuur, waarbij "3C" staat voor het kubische kristalstelsel,terwijl "N-type" verwijst naar een halfgeleider van het type N gevormd door het opnemen van stikstof (N) atomenDit substraatmateriaal speelt een belangrijke rol in de halfgeleiderindustrie, met name in toepassingen waar hoge temperatuur, hoge druk en hoge frequentie strikt vereist zijn.













Siliconcarbide (SiC) -substraat is het kernmateriaal van recent ontwikkelde breedbandgap halfgeleider, dat voornamelijk wordt gebruikt in microgolf-elektronica, krachtelektronica en andere gebieden.Het is het voorste deel van de breedbandkader van de halfgeleiderindustrie en is het basismateriaal.. Siliconcarbide-substraten hebben een verscheidenheid aan kristallen, waarvan de meest voorkomende hexagonale α-SiC (zoals 4H-SiC, 6H-SiC) en kubische β-SiC (dwz 3C-SiC) zijn.












Kenmerken:

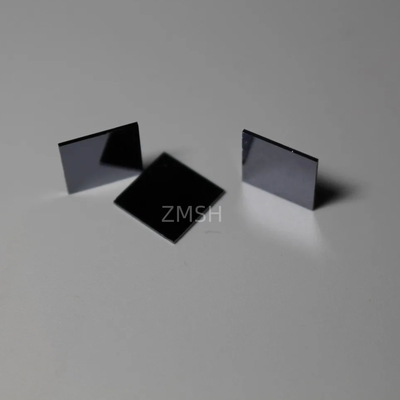

1- Hoge elektronenmobiliteit:3C-SiC heeft een relatief hoge elektronenmobiliteit, waardoor het een voordeel heeft bij de verwerking van hoge snelheidselektronica.die veel hoger is dan traditionele halfgeleidermaterialen zoals silicium..2 inch/4 inch/6 inch/5.0*5.0 mm/10.0*10.0 mm Sic Silicon Carbide Substrate Type 3C-N Aan de as: < 111 > ± 0,5° Productieklasse Dummy-klasse 1






2Kleine bandkloof:In vergelijking met andere kristallijne soorten siliciumcarbide zoals 4H-SiC en 6H-SiC heeft 3C-SiC een kleinere bandgap (ongeveer 2,36 eV).Deze eigenschap stelt het 3C-SiC-apparaat in staat om een kleinere FN-tunnelingstroom en een hogere betrouwbaarheid in de voorbereiding van de oxidelaag te hebben, waardoor de opbrengst van het product wordt verbeterd.






3. Hoge warmtegeleidbaarheid:siliciumcarbide materialen hebben over het algemeen een hoge thermische geleidbaarheid, en 3C-SiC is geen uitzondering.vermindering van de warmteophoping en vermindering van de afhankelijkheid van koelsystemen, waardoor de efficiëntie en betrouwbaarheid van het apparaat aanzienlijk worden verbeterd.






4. Hoog breuk elektrisch veld:De elektrische veldsterkte van 3C-SiC bij afbraak is ook relatief hoog en kan hoge spanningen zonder afbraak weerstaan.Deze eigenschap zorgt ervoor dat het potentiële toepassingswaarde heeft in hoogspanningselektronica..










Technische parameter:



6 met een diameter van een inch Silicon Carbide (SiC) Substraat Specificatie



- Ja. - Ja.Graad

精选级 (()Z. 级)

Nul MPD-productie

Graad (Z) Graad)

工业级P级)

Standaardproductie

Graad (P) Graad)

测试级 (()D级)

Vervaardiging (D Graad)

Diameter 145.5 mm~150,0 mm
厚度 Dikte 350 μm ± 25 μm
晶片方向 Wafer oriëntatie

-

OffAs: 2,0°-4,0° naar voren [1120] ± 0,5° voor 4H/6H-P, op as: ∼111 ∼0,5° voor 3C-N

微管密度 ※ Micropipe Density 0 cm-2
电 阻 率 ※ Resistiviteit p-type 4H/6H-P ≤ 0,1 Ω ̊cm ≤ 0,3 Ω·cm
n-type 3C-N ≤ 0,8 mΩ·cm ≤ 1 m Ω ̊cm
主定位边方向 Primaire platte richting 4H/6H-P

-

{1010} ± 5,0°

3C-N

-

{110} ± 5,0°

主定位边长度 Primaire vlakke lengte 32.5 mm ± 2,0 mm
Secondary Flat Length (Secondary Flat Length) 18.0 mm ± 2,0 mm
Secondary Flat oriëntatie Silicium opwaarts: 90° CW. vanaf Prime flat ± 5,0°
边缘 verwijderen Edge uitsluiting 3 mm 6 mm
局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp ≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm ≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm
表面粗度 ※ Ruwheid Pools Ra≤1 nm
CMP Ra≤0,2 nm Ra≤0,5 nm
Rand scheuren door hoog licht. Geen Kumulatieve lengte ≤ 10 mm, enkelvoudige lengte ≤ 2 mm
六方空洞 ((强光灯测) ※ Hex Plate Door High Intensity Light Cumulatieve oppervlakte ≤ 0,05% Cumulatieve oppervlakte ≤ 0,1%
∆ ∆ ∆ ∆ ∆ ∆ Geen Cumulatieve oppervlakte ≤ 3%
Geïncludeerde visuele koolstof Cumulatieve oppervlakte ≤ 0,05% Cumulatieve oppervlakte ≤ 3%
# Silicon Surface Scratches By High Intensity Light (Siliciumoppervlakkrassen door hoog licht) Geen Kumulatieve lengte ≤ 1 × waferdiameter
崩边 ((强光灯观测) Edge Chips High By Intensity Light (De scherpte van de chips is hoog door intensiteit van licht) Geen toegestaan ≥ 0,2 mm breedte en diepte 5 toegestaan, ≤ 1 mm elk
Zuiverheid van de siliconenoppervlakte Geen
包装 Verpakking De in de bijlage bij deze verordening vermelde onderdelen zijn bedoeld voor de toepassing van de in de bijlage bij deze verordening bedoelde voorschriften.



Vermelding:

※ Defectenbeperkingen zijn van toepassing op het gehele oppervlak van de wafer, met uitzondering van het randgebied. # De krasjes moeten alleen op de Si-kant worden gecontroleerd.










Toepassingen:



1Vermogenselektronica:


· SiC-MOSFETs:Met siliciumcarbide-substraten van het type 3C-N kunnen SiC-MOSFET's (metalen transistoren met effectveld van siliciumnitride) worden vervaardigd, die goed presteren bij hoge spanning, hoge stroom,snelle schakeling toepassingenIn vergelijking met traditionele silicium-MOSFET's hebben SiC-MOSFET's lagere aan- en uitschakelverliezen en kunnen ze stabiel werken bij hogere temperaturen en spanningen.


· SiC-dioden:3C-SiC-substraten kunnen ook worden gebruikt voor de vervaardiging van SiC-dioden, die de schakelingssnelheid en de algehele systeemconversie-efficiëntie in HVDC-voedingssystemen aanzienlijk kunnen verbeteren,met een vermogen van niet meer dan 50 W.




2. RF- en communicatieapparatuur:


· SiC HEMT:In RF-versterkers kunnen siliciumcarbide-substraten van het type 3C-N worden gebruikt om SiC-HEMT's (transistors met een hoge elektronenmobiliteit) te produceren.SiC HEMT kan stabiel werken bij extreem hoge frequenties en is geschikt voor snelle data-overdracht als 5G-communicatie en satellietcommunicatieTegelijkertijd dragen de lage verliezen bij tot het verminderen van het energieverbruik en het verbeteren van de prestaties van het netwerk.

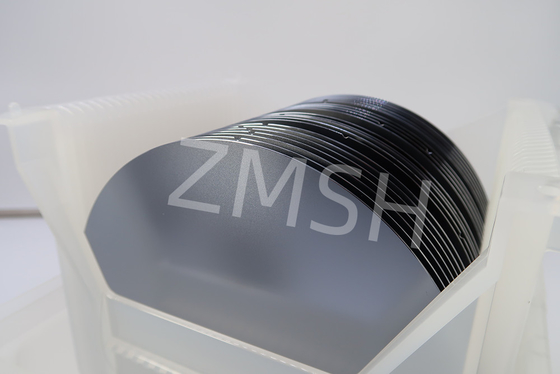

2 inch/4 inch/6 inch/5.0*5.0 mm/10.0*10.0 mm Sic Silicon Carbide Substrate Type 3C-N Aan de as: < 111 > ± 0,5° Productieklasse Dummy-klasse 2




3Automobilische elektronica


• Elektrische voertuigen en autonoom rijden:Met de ontwikkeling van elektrische voertuigen en autonoom rijdende technologie is er een groeiende vraag naar een hoge vermogendichtheid, uitstekende thermische beheersmogelijkheden en lange levensduur van elektronica.Vanwege zijn hoge temperatuurstabiliteit, hoge thermische geleidbaarheid en stralingsbestandheid, heeft 3C-N SIC-substraat een breed scala aan toepassingen in stroomomzetsystemen voor elektrische voertuigen, batterijbeheersystemen (BMS),met een vermogen van niet meer dan 50 W, en sensoren voor autonome rijsystemen.




4Opto-elektronica:


• UV-LED's en laserdioden:In UV-LED's en laserdioden biedt het 3C-SiC-substraat een betere lichtefficiëntie en thermische geleidbaarheid, waardoor de optische prestaties en betrouwbaarheid van het apparaat worden geoptimaliseerd.Dit maakt 3C-SiC potentieel nuttig in gebieden zoals sterilisatie, luchtzuivering, medische detectie en lasertechnologie.










Voorbeeldweergave:



2 inch/4 inch/6 inch/5.0*5.0 mm/10.0*10.0 mm Sic Silicon Carbide Substrate Type 3C-N Aan de as: < 111 > ± 0,5° Productieklasse Dummy-klasse 32 inch/4 inch/6 inch/5.0*5.0 mm/10.0*10.0 mm Sic Silicon Carbide Substrate Type 3C-N Aan de as: < 111 > ± 0,5° Productieklasse Dummy-klasse 4









Vragen:



1V: Wat zijn de voordelen van SIC-substraat type 3C-N op het gebied van krachtelektronica?



    A: Op het gebied van vermogenselektronica heeft siliciumcarbide substraat type 3C-N een lage weerstand en een hoge elektronenmobiliteit.die vermogensafbrekingen aanzienlijk kan verminderen en de schakelingssnelheid en het rendement van het apparaat kan verbeteren.





2V: Wat is het verschil tussen 3C-SiC en ander kristallijne siliciumcarbide?



A: 3C-SiC is de enige siliciumcarbide-kristallenvorm met een kubisch rasterstructuur, die een hogere elektronmobiliteit heeft in vergelijking met de gewone 4H- en 6H-kristallen,maar de kristalstabiliteit is relatief slecht en de defectdichtheid is hoger.
