2 inch 4 inch 6 inch Sic siliciumcarbide substraat 6H High P-doped Type Off as: 4.0° naar Prime Grade Dummy Grade
Siliciumcarbide (SiC) is een samengesteld halfgeleidermateriaal dat bestaat uit silicium (Si) en koolstof (C), dat unieke fysische en chemische eigenschappen heeft.6H-SiC is een polytype van siliciumcarbide met een zeshoekige structuur en een bandgapbreedte van 3.02 eV, die specifieke elektrische en thermische eigenschappen vertoont. Substraat van siliciumcarbide van het type 6H-P, met name substraat van het type 6H-SiC met geleidbaarheid van het type P, heeft een hoek buiten de as van 4,0°,die de elektrische prestaties en thermische stabiliteit van het apparaat helpt optimaliseren.
Kenmerken:
1. breedbandverschil:6H-SiC heeft een bandgapbreedte van 3,02 eV, wat aanzienlijk breder is dan de 1,1 eV van silicium (Si).Deze eigenschap maakt 6H-SiC uiterst stabiel in hoge temperatuuromgevingen met een lage stroomlekkage, die geschikt is voor hoogtemperatuur-krachtelektronica.
2. Hoge warmtegeleidbaarheid:De hoge thermische geleidbaarheid van 6H-SiC zorgt voor een betere warmteafvoer in toepassingen met een hoog vermogen, vermindert de warmteaccumulatie en verbetert de werkingsdoeltreffendheid en betrouwbaarheid van het apparaat.
3. Hoog breuk elektrisch veld:6H-SiC heeft een hoge afbraaksterkte van het elektrisch veld en kan zonder afbraak hoge spanningen weerstaan, wat geschikt is voor toepassing op het gebied van hoogspanningselektronica.
4Elektrische geleidbaarheid van type P:P-type Sic-substraat heeft specifieke elektrische eigenschappen, zijn elektronen hebben een hogere mobiliteit ten opzichte van gaten en kunnen een lagere spanningsval krijgen,die het gedrag van het apparaat kan controleren.
5Optimalisatie van de hoek buiten de as:Het ontwerp van de afwijking van de as naar 4,0° helpt de elektrische prestaties en de thermische stabiliteit van het apparaat te optimaliseren en de algemene prestaties van het apparaat te verbeteren.
Technische parameter:
6 met een diameter van een inch Silicon Carbide (SiC) Substraat Specificatie
| - Ja. - Ja.Graad |
精选级 (()Z. 级)
Nul MPD-productie
Graad (Z) Graad)
|
工业级P级)
Standaardproductie
Graad (P) Graad)
|
测试级 (()D级)
Vervaardiging (D Graad)
|
| Diameter |
145.5 mm~150,0 mm |
| 厚度 Dikte |
350 μm ± 25 μm |
| 晶片方向 Wafer oriëntatie |
-
OffAs: 2,0°-4,0° naar voren [1120] ± 0,5° voor 4H/6H-P, op as: ∼111 ∼0,5° voor 3C-N
|
| 微管密度 ※ Micropipe Density |
0 cm-2 |
| 电 阻 率 ※ Resistiviteit |
p-type 4H/6H-P |
≤ 0,1 Ω ̊cm |
≤ 0,3 Ω·cm |
| n-type 3C-N |
≤ 0,8 mΩ·cm |
≤ 1 m Ω ̊cm |
| 主定位边方向 Primaire platte richting |
4H/6H-P |
-
{1010} ± 5,0°
|
| 3C-N |
-
{110} ± 5,0°
|
| 主定位边长度 Primaire vlakke lengte |
32.5 mm ± 2,0 mm |
| Secondary Flat Length (Secondary Flat Length) |
18.0 mm ± 2,0 mm |
| Secondary Flat oriëntatie |
Silicium opwaarts: 90° CW. vanaf Prime flat ± 5,0° |
| 边缘 verwijderen Edge uitsluiting |
3 mm |
6 mm |
| 局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp |
≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm |
≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm |
| 表面粗度 ※ Ruwheid |
Pools Ra≤1 nm |
| CMP Ra≤0,2 nm |
Ra≤0,5 nm |
| Rand scheuren door hoog licht. |
Geen |
Kumulatieve lengte ≤ 10 mm, enkelvoudige lengte ≤ 2 mm |
| 六方空洞 ((强光灯测) ※ Hex Plate Door High Intensity Light |
Cumulatieve oppervlakte ≤ 0,05% |
Cumulatieve oppervlakte ≤ 0,1% |
| ∆ ∆ ∆ ∆ ∆ ∆ |
Geen |
Cumulatieve oppervlakte ≤ 3% |
| Geïncludeerde visuele koolstof |
Cumulatieve oppervlakte ≤ 0,05% |
Cumulatieve oppervlakte ≤ 3% |
| # Silicon Surface Scratches By High Intensity Light (Siliciumoppervlakkrassen door hoog licht) |
Geen |
Kumulatieve lengte ≤ 1 × waferdiameter |
| 崩边 ((强光灯观测) Edge Chips High By Intensity Light (De scherpte van de chips is hoog door intensiteit van licht) |
Geen toegestaan ≥ 0,2 mm breedte en diepte |
5 toegestaan, ≤ 1 mm elk |
| Zuiverheid van de siliconenoppervlakte |
Geen |
| 包装 Verpakking |
De in de bijlage bij deze verordening vermelde onderdelen zijn bedoeld voor de toepassing van de in de bijlage bij deze verordening bedoelde voorschriften. |
Vermelding:
※ Defectenbeperkingen zijn van toepassing op het gehele oppervlak van de wafer, met uitzondering van het randgebied. # De krasjes moeten alleen op de Si-kant worden gecontroleerd.
Toepassingen:
1Vermogenstoestel:
3C-N siliciumcarbide-substraat wordt veel gebruikt in hoogstroommetalen oxide halfgeleiderveld-effecttransistoren (MOSFET's) en andere energieapparaten,vanwege zijn uitstekende geleidbaarheid en hoge temperatuurbestendigheid, waardoor het het kernmateriaal is van hoogspannings- en hoogfrequente elektronische apparatuur.
2Hoogfrequente communicatieapparatuur:
Op het gebied van RF- en microgolfcommunicatie,3C-N siliciumcarbide-substraat wordt gebruikt voor de vervaardiging van hoogwaardige RF-apparaten vanwege zijn hoge frequentie- en lage verlieskenmerken.
3Opto-elektronicaapparatuur:
Vanwege de hoge thermische geleidbaarheid en optische eigenschappen kunnen SIC-substraten van het type 3C-N worden gebruikt in opto-elektrische LED's en andere opto-elektrische apparaten.
4. Nieuwe energievoertuigen:
Nieuwe energievoertuigen hebben een toenemende vraag naar krachtoestellen met een hoog rendement en lage verliezen, en 3C-N siliciumcarbide-substraten hebben brede toepassingsvooruitzichten op dit gebied.

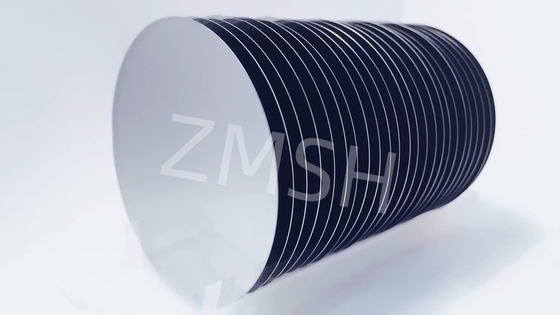

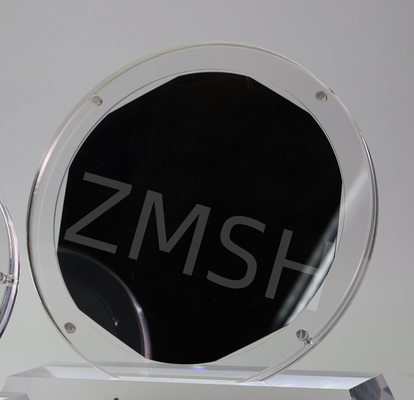

monsterscherm:
