Productdetails
Plaats van herkomst: China
Merknaam: ZMSH
Certificering: rohs
Modelnummer: SiC 4H-P
Betalings- en verzendvoorwaarden
Prijs: by case
Betalingscondities: T/T
Levering vermogen: 1000pc/month
Polytype: |
4H-P |
Dichtheid: |
3.23 G/cm3 |
Resistiviteit: |
≤ 0,1 Ω.cm |
Mohs-hardheid: |
≈9.2 |
Oppervlakterichtlijn: |
Buiten de as: 2,0°-4,0° richting [1120] ± 0,5° |
Ruwheid: |
Pools Ra≤1 nm |
Verpakking: |
De in de bijlage bij deze verordening vermelde onderdelen zijn bedoeld voor de toepassing van de in |
Toepassing: |
Elektrische auto's, slimme netwerken |
Polytype: |
4H-P |
Dichtheid: |
3.23 G/cm3 |
Resistiviteit: |
≤ 0,1 Ω.cm |
Mohs-hardheid: |
≈9.2 |
Oppervlakterichtlijn: |
Buiten de as: 2,0°-4,0° richting [1120] ± 0,5° |
Ruwheid: |
Pools Ra≤1 nm |
Verpakking: |
De in de bijlage bij deze verordening vermelde onderdelen zijn bedoeld voor de toepassing van de in |
Toepassing: |
Elektrische auto's, slimme netwerken |

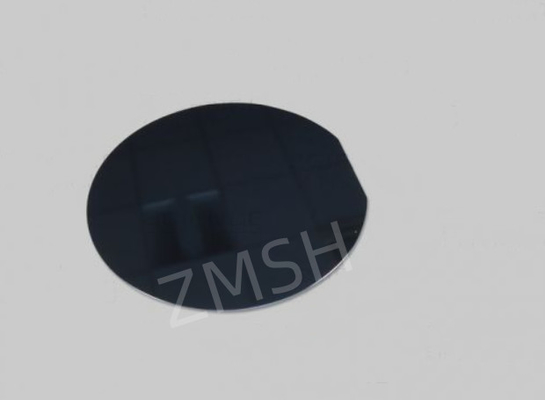

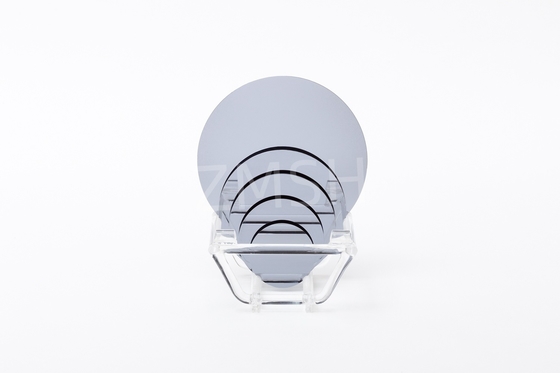

4H-P siliciumcarbide (SiC) -substraat is een hoogwaardig halfgeleidermateriaal met een unieke zeshoekige roosterstructuur.terwijl "P-type" verwijst naar de P-type geleidbaarheid verkregen door dopingelementen zoals aluminiumHet 4,0°-ontwerp buiten de as optimaliseert zijn elektrische en thermische prestaties verder en geeft het aanzienlijke voordelen in hoge temperatuur, hoge frequentie en high power elektronica.
6 met een diameter van een inch Silicon Carbide (SiC) Substraat Specificatie
- Ja. - Ja.Graad |
精选级 (()Z. 级) Nul MPD-productie Graad (Z) Graad) |
工业级P级) Standaardproductie Graad (P) Graad) |
测试级 (()D级) Vervaardiging (D Graad) |
||
Diameter | 145.5 mm~150,0 mm | ||||
厚度 Dikte | 350 μm ± 25 μm | ||||
晶片方向 Wafer oriëntatie |
- OffAs: 2,0°-4,0° naar voren [1120] ± 0,5° voor 4H/6H-P, op as: ∼111 ∼0,5° voor 3C-N |
||||
微管密度 ※ Micropipe Density | 0 cm-2 | ||||
电 阻 率 ※ Resistiviteit | p-type 4H/6H-P | ≤ 0,1 Ω ̊cm | ≤ 0,3 Ω·cm | ||
n-type 3C-N | ≤ 0,8 mΩ·cm | ≤ 1 m Ω ̊cm | |||
主定位边方向 Primaire platte richting | 4H/6H-P |
- {1010} ± 5,0° |
|||
3C-N |
- {110} ± 5,0° |
||||
主定位边长度 Primaire vlakke lengte | 32.5 mm ± 2,0 mm | ||||
Secondary Flat Length (Secondary Flat Length) | 18.0 mm ± 2,0 mm | ||||
Secondary Flat oriëntatie | Silicium opwaarts: 90° CW. vanaf Prime flat ± 5,0° | ||||
边缘 verwijderen Edge uitsluiting | 3 mm | 6 mm | |||
局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp | ≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm | ≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm | |||
表面粗度 ※ Ruwheid | Pools Ra≤1 nm | ||||
CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
Rand scheuren door hoog licht. | Geen | Kumulatieve lengte ≤ 10 mm, enkelvoudige lengte ≤ 2 mm | |||
六方空洞 ((强光灯测) ※ Hex Plate Door High Intensity Light | Cumulatieve oppervlakte ≤ 0,05% | Cumulatieve oppervlakte ≤ 0,1% | |||
∆ ∆ ∆ ∆ ∆ ∆ | Geen | Cumulatieve oppervlakte ≤ 3% | |||
Geïncludeerde visuele koolstof | Cumulatieve oppervlakte ≤ 0,05% | Cumulatieve oppervlakte ≤ 3% | |||
# Silicon Surface Scratches By High Intensity Light (Siliciumoppervlakkrassen door hoog licht) | Geen | Kumulatieve lengte ≤ 1 × waferdiameter | |||
崩边 ((强光灯观测) Edge Chips High By Intensity Light (De scherpte van de chips is hoog door intensiteit van licht) | Geen toegestaan ≥ 0,2 mm breedte en diepte | 5 toegestaan, ≤ 1 mm elk | |||
Zuiverheid van de siliconenoppervlakte | Geen | ||||
包装 Verpakking | De in de bijlage bij deze verordening vermelde onderdelen zijn bedoeld voor de toepassing van de in de bijlage bij deze verordening bedoelde voorschriften. |
Vermelding:
※ Defectenbeperkingen zijn van toepassing op het gehele oppervlak van de wafer, met uitzondering van het randgebied. # De krasjes moeten alleen op de Si-kant worden gecontroleerd.
- Ik weet het niet.
1. V: Wat is het effect van 4,0° afwijking van de as op de prestaties van het siliciumcarbide substraat?
A: Off-axis snijden helpt de elektrische en mechanische eigenschappen van het SIC-substraat te verbeteren, zoals het verhogen van de dragermobiliteit en het optimaliseren van de oppervlaktetopografie,het verbeteren van de prestaties en betrouwbaarheid van het apparaat.
2. V: Wat is het verschil tussen het siliciumcarbide substraat 4H-P buiten de as tot 4,0° en het standaard axiale substraat?
A: Een substraat met een afwijking van de as van 4,0° kan betere elektrische en mechanische eigenschappen hebben, zoals een hogere dragermobiliteit en een betere oppervlakte topografie.de specifieke verschillen moeten echter worden bepaald volgens het toepassingsscenario en het ontwerp van het apparaat.
Tag: #Sic wafer, #siliconcarbide substraat, #H-P type, #Off-as: 2.0°-4.0° naar voren, #Sic 4H-P type
