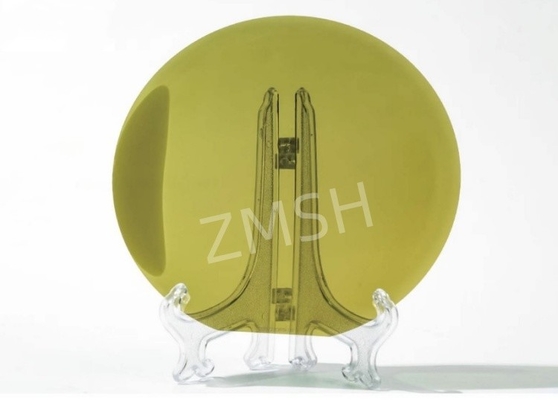

12 inch Sic Single Crystal Silicon Carbide Substrate Grote grootte Hoge zuiverheid Diameter 300mm Productklasse Voor 5G-communicatie

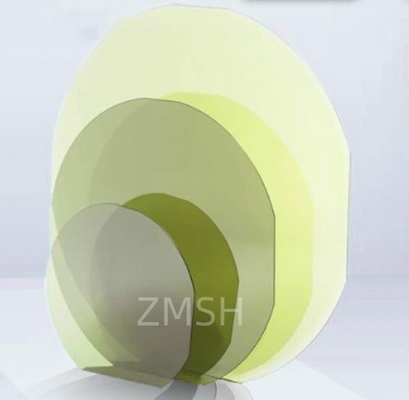

Het 12 inch siliconcarbide substraat is een belangrijke innovatie in de halfgeleiderindustrie, met afmetingen tot 300 mm, veel groter dan traditionele 6 of 8 inch substraat.Deze toename van de grootte betekent dat er meer chips kunnen worden gemaakt op één wafer, het aanzienlijk verhogen van de productie-efficiëntie en het verlagen van de eenheidskosten.

12 inch siliciumcarbide (SiC) substraat is een belangrijk substraat voor breedband gap halfgeleidermaterialen en heeft significante fysische en chemische eigenschappen.hoge thermische geleidbaarheid en een sterke elektrische veldsterkte bij afbraakHet product is zeer goed in hoge temperaturen, hoge druk en hoge frequentie.het 12 inch siliconcarbide substraat verbetert de productie-efficiëntie van de chip en vermindert de kosten per eenheid door het uitbreiden van de oppervlakte van de enkele wafer, waardoor grootschalige toepassingen mogelijk zijn.

Kenmerken:

Fysieke kenmerken:

• Brede bandgap kenmerken:Siliciumcarbide heeft een brede bandgapbreedte, ongeveer 3,26 eV (4H-SiC) of 3,02 eV (6H-SiC), veel hoger dan de 1,1 eV van silicium.Hierdoor kan siliciumcarbide werken bij extreem hoge elektrische veldsterkte en grote hitte weerstaan, en is niet vatbaar voor thermische instorting of afbraak.

• Elektrisch veld met hoge afbraak:Het elektrische veld van siliciumcarbide is ongeveer 10 keer zo groot als dat van silicium, zodat het stabiel kan werken bij hoge spanning.met een vermogen van meer dan 50 W,.

• Hoogtemperatuurbestendigheid:Siliciumcarbide heeft een hoge thermische geleidbaarheid en een hoge temperatuurweerstand en het werktemperatuurbereik kan 600°C of hoger bereiken,waardoor het ideaal is voor apparaten die in extreme omstandigheden werken.

• Hoogfrequente prestaties:Hoewel de elektronische mobiliteit van siliciumcarbide lager is dan die van silicium, is het nog steeds voldoende om hoogfrequente toepassingen te ondersteunen, geschikt voor draadloze communicatie, radar,met een vermogen van niet meer dan 50 W.

• Stralingsbestendigheid:siliciumcarbide heeft een sterke stralingsbestendigheid en kan interferentie van externe straling weerstaan zonder dat de materiaal eigenschappen aanzienlijk afnemen,die voordelen heeft in lucht- en ruimtevaartapparatuur en kernelektronica.

- Ik weet het niet.

Vervaardigingskenmerken:

• Kristalgroeitechnologie:chemische dampafzetting (CVD) en fysieke dampafzetting (PVD) worden gecombineerd om een uniforme film te garanderen.

• Ondergrondse kwaliteitscontrole:Optimaliseren van de oppervlaktekwaliteit door middel van mechanisch chemisch polijsten en laserchemisch etsen.

• Defectbestrijding:Een lage defectdichtheid en een nullaag foutontwerp, verbeteren de prestaties van het apparaat.

Economische sector:

• Grote omvang voordeel:De 12 inch waferoppervlakte is ongeveer 118% groter dan de 8 inch wafer, en de kosten per eenheid worden verlaagd.

• Verhoog de output:Verminderen van het aantal scheuren, verbeteren van de opbrengst.

Technische parameter

Toepassingen:

Aanpassing:

ZMSH biedt een volledig assortiment van 12-inch siliciumcarbide substraat diensten, inclusief precisie maatwerk om te voldoen aan individuele behoeften, professionele logistiek om veilige levering van producten te garanderen,en precisieverpakking om de levering van hoogwaardige 12-inch siliciumcarbide-substraten te garanderen.
