Silicon Wafer Silicon-On-Isolator Silicon Halve Leider Micronelectronic Industrie Meervoudige dimensie

Productdetails

Plaats van herkomst: China

Merknaam: ZMSH

Modelnummer: Op maat

Betalings- en verzendvoorwaarden

Min. bestelaantal: 10 stuks

Prijs: by case

Levertijd: 10-30 dagen

Betalingscondities: L/C, T/T, Western Union

Krijg Beste Prijs
Markeren:

Micro-elektronica-industrie Siliciumwafer

,

Multi-dimensionale siliciumwafers

,

Silicon-on-Isolator Silicon Wafer

Materiaal:
silicium
grootte:
Op maat
Gebruik:
Micro-elektronica
Toepassing:
halfgeleider industrie
Vorm:
Op maat
Oorsprong:
Shanghai, China
Materiaal:
silicium
grootte:
Op maat
Gebruik:
Micro-elektronica
Toepassing:
halfgeleider industrie
Vorm:
Op maat
Oorsprong:
Shanghai, China
Silicon Wafer Silicon-On-Isolator Silicon Halve Leider Micronelectronic Industrie Meervoudige dimensie

Silicon Wafer Silicon-On-Isolator Silicon Halve Leider Micronelectronic Industrie Meervoudige dimensie



Productbeschrijving

Invervaardiging van halfgeleiders,silicium op isolatie(SOI) is de vervaardiging vansiliciumhalfgeleiderapparaten in een gelaagd silicium-isolator-siliciumsubstraat, te verminderenparasitaire capaciteitIn de eerste plaats is het belangrijk dat de gebruikers in staat worden gesteld om hun gebruikers te informeren over het gebruik van het systeem en het gebruik ervan.elektrische isolatie, meestalsiliciumdioxideof- Een saffier.De keuze van de isolatie hangt grotendeels af van de beoogde toepassing, waarbij saffier wordt gebruikt voor hoogwaardige radiofrequentie (RF) en stralingsgevoelige toepassingen,en siliciumdioxide voor verminderde korte-kanaal effecten in andere micro-elektronica-apparaten.

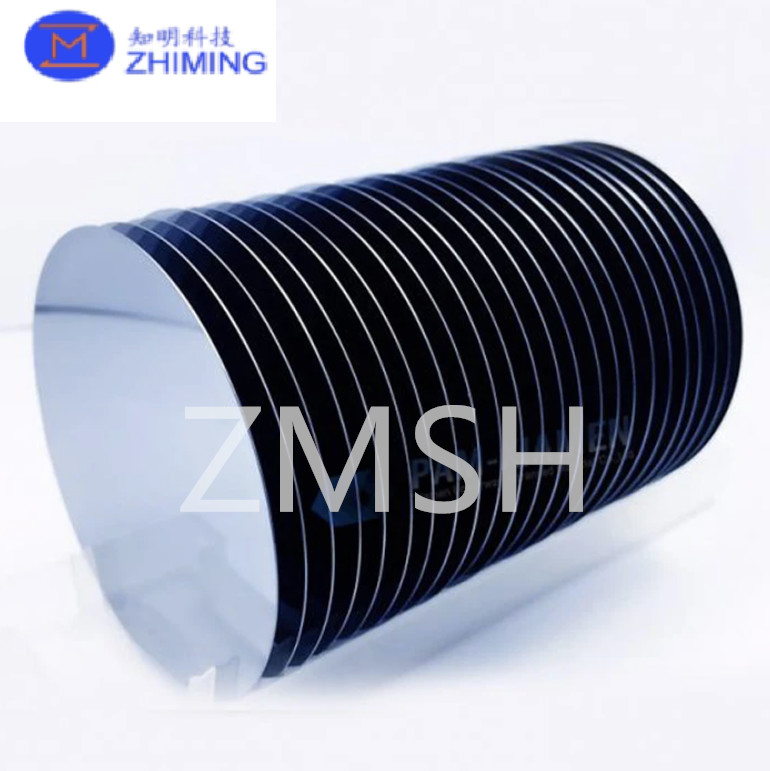

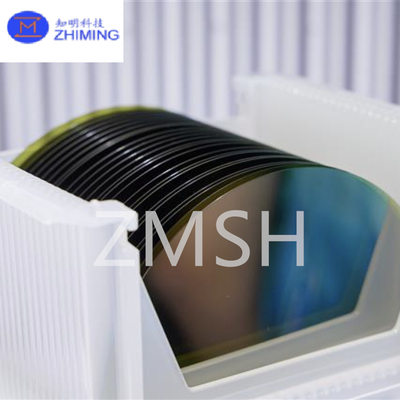

Silicon Wafer Silicon-On-Isolator Silicon Halve Leider Micronelectronic Industrie Meervoudige dimensie 0Silicon Wafer Silicon-On-Isolator Silicon Halve Leider Micronelectronic Industrie Meervoudige dimensie 1




Kenmerken

- Superieure elektrische prestaties: de SOI-structuur vermindert de parasitaire capaciteit tussen transistors, vermindert het stroomverbruik en verbetert de schakelingssnelheid,met een vermogen van meer dan 50 W,.



-Laag stroomverbruik: de mogelijkheid van SOI-technologie om bij lagere spanningen te werken, vermindert het statisch en dynamisch stroomverbruik aanzienlijk,het geschikt maken voor mobiele apparaten en andere toepassingen die een hoge energie-efficiëntie vereisen.



-Goed thermisch beheer: de isolatielaag van de SOI-wafer zorgt voor een betere thermische isolatie en verbetert de warmteafvoerprestaties,het verbeteren van de stabiliteit en betrouwbaarheid van het apparaat.



-Hoge integratie: de SOI-technologie maakt een hogere mate van integratie mogelijk, waardoor het ontwerp compacter wordt en meer functies op een kleiner gebied kan bereiken.



-Stralingsbestendigheid: SOI-materialen zijn minder gevoelig voor straling en zijn geschikt voor toepassingen in de lucht- en ruimtevaart en andere stralingsomgevingen.



-Goede isolatie: De isolatielaag vermindert de interferentie tussen apparaten en verbetert de algehele prestaties van het circuit.

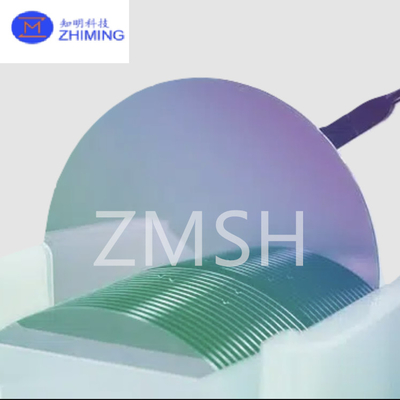

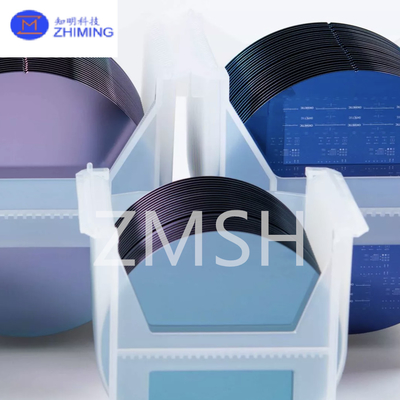

Silicon Wafer Silicon-On-Isolator Silicon Halve Leider Micronelectronic Industrie Meervoudige dimensie 2Silicon Wafer Silicon-On-Isolator Silicon Halve Leider Micronelectronic Industrie Meervoudige dimensie 3




Groeimethode

1Simox

De SIMOX-technologie bestaat voornamelijk uit twee processen: ten eerste worden zuurstofionen in het siliciumkristal geïnjecteerd om een zuurstofinjectielaag met een hoge concentratie te vormen.Om te voorkomen dat het silicium kristalliseert tijdens het injectieproces, moet tijdens het injectieproces een bepaalde temperatuur in het substraat worden gehandhaafd.zodat de geïnjecteerde zuurstof reageert met het silicium om een isolerende laag te vormenDit proces is echter duur en is geleidelijk uitgeput.



Silicon Wafer Silicon-On-Isolator Silicon Halve Leider Micronelectronic Industrie Meervoudige dimensie 4



2BESOI

BESOI bestaat hoofdzakelijk uit twee processtappen: (1) binding: twee gepolijste siliciumwafers met hoogwaardige thermische oxide die op het oppervlak groeit, worden strikt gereinigd,En dan verbonden met behulp van van der Waals kracht in een superschone omgeving2) Verdunning: met één stuk als substraat,de andere siliciumwafer wordt gemalen en gepolijst tot de vereiste dikte om een silicium enkelkristallijnfilm op de isolator te vormen.

Het bindmechanisme van het proces is dat wanneer twee platte, hydrofiele oppervlakken (zoals geoxideerde siliciumwafers) tegenover elkaar worden geplaatst, binding van nature optreedt, zelfs bij kamertemperatuur.Over het algemeen wordt aangenomen dat binding wordt veroorzaakt door de wederzijdse aantrekkingskracht van hydroxylgroepen (OH-) die op twee oppervlakken worden geadsorbeerd om waterstofbindingen te vormen.Om de bindsterkte te verhogen, is ook een latere warmtebehandeling vereist, en de volgende reacties treden gewoonlijk op wanneer warmtebehandeling over 300 °C wordt uitgevoerd:

Si-OH + OH-Si → Si-O-Si + H2O



3Slimme snit.

De belangrijkste stappen in het proces zijn: (1) Twee siliciumwafers vooraf bereiden,oxidatie van een van hen en het injecteren van waterstof ionen om een waterstof ion laag te vormen in silicium wafers2) Na strenge reiniging worden de twee siliciumwafers aan elkaar gebonden; 3) Na een goede warmtebehandeling wordt het waterstofinjectieplaatje volledig gesplitst van de waterstof-ionlaag om SOI te vormen;(4) Chemisch-mechanisch polijsten van het oppervlak van SOI om residuele schade te verwijderen en een glad oppervlak te bieden voor de voorbereiding van het apparaat.



Silicon Wafer Silicon-On-Isolator Silicon Halve Leider Micronelectronic Industrie Meervoudige dimensie 5




Toepassingen

-High-performance computing: SOI-technologie wordt gebruikt voor de productie van hoogwaardige microprocessors en grafische verwerkingseenheden (GPU's), die snellere rekensnelheden en een lager stroomverbruik bieden.



-Mobiele apparaten: In smartphones en tablets helpen SOI-wafers om een grotere integratie en energie-efficiëntie te bereiken, waardoor de levensduur van de batterij wordt verlengd.



-Radiofrequentie (RF) toepassingen: SOI-technologie wordt veel gebruikt in RF-versterkers en -mixers, met name voor 5G-communicatie en IoT-apparaten.



- Datacentrum: gebruikt voor servers en opslagapparaten, SOI-technologie kan de verwerkingskracht verbeteren en het energieverbruik verminderen, cloud computing en big data-verwerking ondersteunen.



- Sensoren: SOI-materialen worden gebruikt voor de vervaardiging van gassensoren, temperatuursensoren, enz., die een hoge gevoeligheid en stabiliteit bieden.




Onze diensten

1. Logistieke diensten:realtime-opsporing van de vervoersstatus om de veilige aankomst van goederen te garanderen.

2VerpakkingsdienstenProfessionele verpakkingsontwerp, volgens de productkenmerken om op maat gemaakte verpakkingsoplossingen te bieden.Het gebruik van milieuvriendelijke materialen om de veiligheid van goederen tijdens het vervoer te waarborgen.

3Leveringsdienst:Vinnige levering om tijdige levering te garanderen. Verschaffen van een verscheidenheid aan leveringsmethoden, flexibel om aan de behoeften van de klant te voldoen.

4- Op maat gemaakte diensten:Het aanbieden van gepersonaliseerde logistieke oplossingen op basis van de behoeften van de klant.

5Efficiënt beheer:Een geavanceerd logistiek managementsysteem om de efficiënte werking van elke verbinding te waarborgen.

6De klant eerst.Wees altijd georiënteerd op de behoeften van de klant en zorg voor een persoonlijke service.




Veelgestelde vragen

1. V: Wat is SOI-wafer?
A: De SOI-wafer is een sandwichachtige structuur met drie lagen; met inbegrip van de bovenste laag (apparaatlaag),het midden van de begraven zuurstoflaag (voor de isolerende SiO2-laag) en het onderste substraat (bulk silicium).



2. V: Ondersteunt u aanpassing?
A: Ja, we kunnen het product verwerken volgens de eisen van de klant.
