Semi-isolatieve SiC op Si Compound Wafer 4H-SEMI substraat P type N type Dikte 500um

Productdetails

Plaats van herkomst: China

Merknaam: ZMSH

Modelnummer: SiC op Si samengestelde wafel

Betalings- en verzendvoorwaarden

Levertijd: 2-4 weken

Betalingscondities: T/T

Krijg Beste Prijs
Markeren:

500um SiC op Si Compound Wafer

,

SiC op Si Compound Wafer

,

met een vermogen van niet meer dan 50 W

Substraat:
silicium
Epitaxiale laag:
Siliciumcarbide
Elektrische Eigenschappen:
Semi-Insulating
Diameter::
4 inch 6 inch of lager
Dikte:
500um/625um/675um
Op maat:
Ondersteuning
Substraat:
silicium
Epitaxiale laag:
Siliciumcarbide
Elektrische Eigenschappen:
Semi-Insulating
Diameter::
4 inch 6 inch of lager
Dikte:
500um/625um/675um
Op maat:
Ondersteuning
Semi-isolatieve SiC op Si Compound Wafer 4H-SEMI substraat P type N type Dikte 500um

Semi-isolatieve SiC op Si-compound wafer, Si-wafer, Silicon Wafer, Compound Wafer, SiC op Si-compound substraat, Silicon Carbide substraat, P-klasse, D-klasse, 4 inch, 6 inch, 4H-SEMI

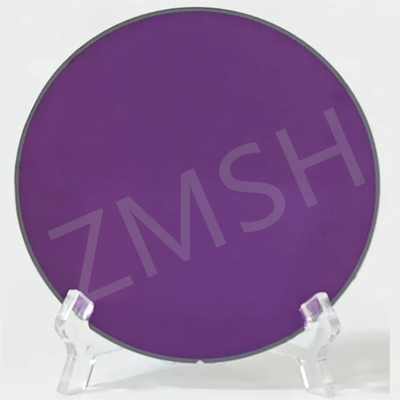

Semi-isolatieve SiC op Si Compound Wafer 4H-SEMI substraat P type N type Dikte 500um 0


Over Compound wafer

  • gebruik SiC op Si samengestelde wafer om te produceren

  • Ondersteuning van op maat gemaakte met ontwerp artwork

  • van hoge kwaliteit, geschikt voor toepassingen met hoge prestaties

  • hoge hardheid en duurzaamheid, hoge thermische geleidbaarheid

  • veel gebruikt in hoogspannings- en hoogfrequente apparaten, RF-apparaten, enz.


Meer van Compound wafer

- Ik weet het niet.Semi-isolatieve SiC op Si Compound Wafer is een hoogwaardig geavanceerd halfgeleidermateriaal.

Het heeft de voordelen van zowel siliciumsubstraat als semi-isolatief siliciumcarbide-substraat.

Het heeft een uitstekende thermische geleidbaarheid en een uitzonderlijk hoge mechanische sterkte.

Het kan de lage lekstroom onder hoge temperatuur- en hoogfrequentietoestanden aanzienlijk verminderen en de prestaties van het apparaat effectief verbeteren.

Het is een uitstekend halfgeleidermateriaal.

Het wordt meestal gebruikt in krachtelektronica, radiofrequentie en opto-elektronica apparaten, vooral in hoogvraagdoende toepassingen die uitstekende warmteafvoer en elektrische stabiliteit vereisen.

Hoewel de productiekosten relatief hoog zijn in vergelijking met siliciumwafers en siliciumcarbidewafers,het heeft meer en meer aandacht en gunst gekregen in high-performance technologie vanwege de voordelen ervan bij het verbeteren van de efficiëntie van het apparaat en de betrouwbaarheid van de stabiliteit.

Daarom heeft semi-isolatieve SiC op Si-composite wafers brede ontwikkelingsperspectieven in toekomstige high-end technologie toepassingen.


Gegevens over samengestelde wafers

Artikel 1 Specificatie
Diameter 150 ± 0,2 mm
SiC-polytype 4 uur
SiC-resistiviteit ≥ 1E8 Ω·cm
Transfer SiC-laag Dikte ≥ 0,1 μm
Nietig ≤ 5 ea/wafer (2 mm > D > 0,5 mm)
Voorste ruwheid Ra ≤ 0,2 nm (5 μm × 5 μm)
Si Oriëntatie Het is de eerste keer dat de Europese Unie een dergelijke regeling toestaat.
Tipe Si V/N
Vlak/inkerig Vlak/inkerig
Eindsplinter, schrammen, scheuren (visueel onderzoek) Geen
TTV ≤ 5 μm
Dikte 500/625/675 ± 25 μm


Andere foto's van Compound wafer

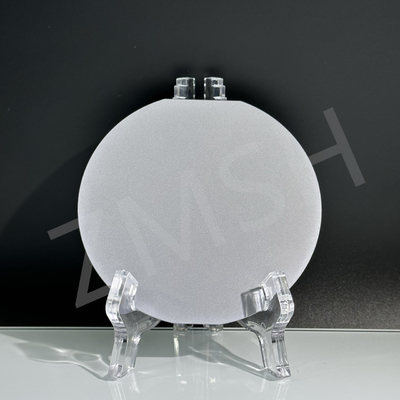

Semi-isolatieve SiC op Si Compound Wafer 4H-SEMI substraat P type N type Dikte 500um 1

Semi-isolatieve SiC op Si Compound Wafer 4H-SEMI substraat P type N type Dikte 500um 2

* Neem gerust contact met ons op als u op maat gemaakte eisen heeft.


Over ons
Onze onderneming, ZMSH, is gespecialiseerd in het onderzoek, de productie, de verwerking en de verkoop van halfgeleidersubstraten en optische kristalmaterialen.
We hebben een ervaren engineering team, management expertise, precisie verwerking apparatuur, en test instrumenten,Wij hebben een zeer sterke capaciteit om niet-standaard producten te verwerken..
We kunnen verschillende nieuwe producten onderzoeken, ontwikkelen en ontwerpen op basis van de behoeften van de klant.
Het bedrijf zal zich houden aan het beginsel van "klantgericht, op kwaliteit gebaseerd" en streven naar een top-tier high-tech onderneming op het gebied van opto-elektronica.

Aanbevelingen voor vergelijkbare producten

1.4H-SEMI Siliciumcarbide SiC Substraat 2 inch Dikte 350um 500um P Graad D Graad SiC Wafer

Semi-isolatieve SiC op Si Compound Wafer 4H-SEMI substraat P type N type Dikte 500um 3

2. 2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um Droge natte oxidatieschaal 100nm 300nm

Semi-isolatieve SiC op Si Compound Wafer 4H-SEMI substraat P type N type Dikte 500um 4


Veelgestelde vragen

1. V: Wat is de gemeenschappelijke oppervlakteoriëntatie van SiC op Si-wafers?

A: De gemeenschappelijke oriëntatie is (111) voor SiC, uitgelijnd met het siliciumsubstraat.

2. V: Zijn er specifieke glansvereisten voor SiC op Si-wafers?
A: Ja, om de eigenschappen van het materiaal te verbeteren en gebreken te verminderen, is vaak hoge-temperatuur gloeiwerk nodig.
