Huis > PRODUCTEN > IC-Siliciumwafeltje > 4 inch Si wafer Dia 100mm Dikte 350um Oriëntatie <100> DSP SSP Aanpasbare Silicon Wafers N type P type

4 inch Si wafer Dia 100mm Dikte 350um Oriëntatie <100> DSP SSP Aanpasbare Silicon Wafers N type P type

Productdetails

Plaats van herkomst: China

Merknaam: ZMSH

Modelnummer: SI-WAFELTJE

Betalings- en verzendvoorwaarden

Levertijd: 4-6 weken

Betalingscondities: T/T

Krijg Beste Prijs
Markeren:

350um siliciumwafers

,

100 mm siliconen wafers

,

Gepersonaliseerde siliciumwafers

Materiaal:
Si enkelkristal
Grootte:
4 inch
Dikte:
350 mm
Kristalrichtlijn:
< 100
Dichtheid:
2.4 g/cm3
Dopingtype:
P- of N-type
Materiaal:
Si enkelkristal
Grootte:
4 inch
Dikte:
350 mm
Kristalrichtlijn:
< 100
Dichtheid:
2.4 g/cm3
Dopingtype:
P- of N-type
4 inch Si wafer Dia 100mm Dikte 350um Oriëntatie <100> DSP SSP Aanpasbare Silicon Wafers N type P type

Si-wafer, Si-wafer, Si-substraat, Si-substraat, <100>, <110>, <111>, 1 inch Si-wafer, 2 inch Si-wafer, 3 inch Si-wafer, 4 inch Si-wafer, Si-monokristallijn substraat,met een gewicht van niet meer dan 10 kg

4 inch Si wafer Dia 100mm Dikte 350um Oriëntatie <100> DSP SSP Aanpasbare Silicon Wafers N type P type 0


Kenmerken van de Si-wafer

- gebruikSiliciummonokristallenmet een hoog zuiverheidspercentage van 99,999%

- ondersteuning van op maat gemaakte met design artwork

- de resistiviteit varieert sterk per type

- kan P-type (met boor) of N-type (met fosfor of arseen) zijn

- veel gebruikt in hightech gebieden, zoals IC's, fotovoltaïsche apparaten en MEMS-apparaten


Beschrijving van de Si-wafer

Siliciumwafers zijn dunne, vlakke schijven die zijn gemaakt van sterk gezuiverd enkelkristalliek silicium en worden veel gebruikt in de halfgeleiderindustrie.

Deze wafers zijn het basissubstraat voor de productie van geïntegreerde schakelingen en een verscheidenheid aan elektronische apparaten.

Silicon wafers variëren meestal van 2 inch (50 mm) tot 12 inch (300 mm) in diameter, en hun dikte varieert afhankelijk van de grootte, meestal tussen 200 μm en 775 μm.

Siliciumwafers worden vervaardigd met behulp van de Czochralski- of Float-Zone-methoden en worden zorgvuldig gepolijst om een spiegeloppervlak met minimale ruwheid te verkrijgen.Ze kunnen worden gedopeerd met elementen zoals boor (P-type) of fosfor (N-type) om hun elektrische eigenschappen te veranderen.

Belangrijkste eigenschappen zijn een hoge warmtegeleidbaarheid, een lage coëfficiënt van thermische uitbreiding en een uitstekende mechanische sterkte.

Wafers kunnen ook epitaxiale lagen of dunne siliciumdioxide lagen hebben om de elektrische eigenschappen en isolatie te verbeteren.

Ze worden verwerkt en behandeld in een cleanroom omgeving om zuiverheid te behouden, waardoor een hoge opbrengst en betrouwbaarheid in de halfgeleiderproductie worden gewaarborgd.


Meer over de Si-wafer

Groeimethode Czochralski ((CZ), zwevende zone ((FZ)
Kristallenstructuur Koepel
Bandgap 1.12 eV
Dichtheid 2.4 g/cm3
Smeltpunt 1420°C
Type dopant niet-gedrogeerd met borodoping Phos-doped / As-doped
Geconductieftype Intrinsiek P-type N-type
Resistiviteit > 1000 Ωcm 0.001~100 Ωcm 0.001~100 Ωcm
EPD < 100 /cm2 < 100/cm2 < 100/cm2
Zuurstofgehalte ≤ 1x1018 /cm3
Koolstofgehalte ≤ 5x1016 /cm3
Dikte 150 mm, 200 mm, 350 mm, 500 mm of andere
Polieren met een gewicht van niet meer dan 50 kg
Kristallenoriëntatie <100>, <110>, <111> ±0,5o of andere afwijkingen
Ruwheid van het oppervlak Ra≤5Å ((5μmx5μm)

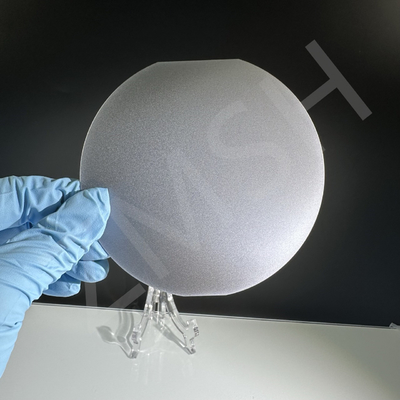

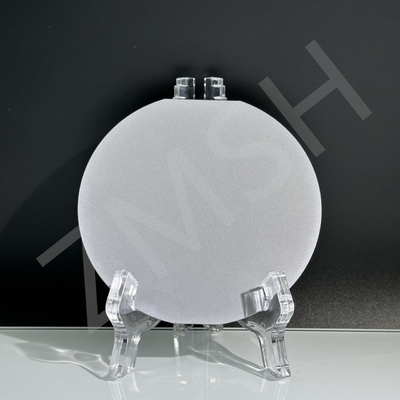

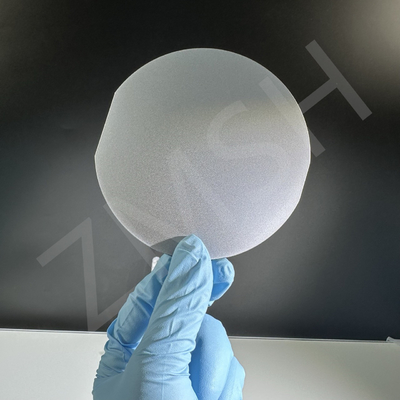

Monsters van de Si-wafer

4 inch Si wafer Dia 100mm Dikte 350um Oriëntatie <100> DSP SSP Aanpasbare Silicon Wafers N type P type 1

*Als u andere vereisten heeft, kunt u contact met ons opnemen om een aan te passen.


Over ons
Onze onderneming, ZMSH, is gespecialiseerd in het onderzoek, de productie, de verwerking en de verkoop van halfgeleidersubstraten en optische kristalmaterialen.
We hebben een ervaren engineering team, management expertise, precisie verwerking apparatuur, en test instrumenten,Wij hebben een zeer sterke capaciteit om niet-standaard producten te verwerken..
We kunnen verschillende nieuwe producten onderzoeken, ontwikkelen en ontwerpen op basis van de behoeften van de klant.
Het bedrijf zal zich houden aan het beginsel van "klantgericht, op kwaliteit gebaseerd" en streven naar een top-tier high-tech onderneming op het gebied van opto-elektronica.

Veelgestelde vragen

1V: Wat is het verschil tussen Si-wafers van het type P en het type N?

A: P-type siliciumwafers hebben gaten als de belangrijkste ladingdragers, terwijl N-type wafers elektronen hebben, met minimale verschillen in andere fysische eigenschappen zoals resistiviteit.

2. V: Si-wafer, SiO2-wafer en SiC-wafer, wat zijn de belangrijkste verschillen?

A: Silicium (Si) wafers zijn zuivere siliciumsubstraten die voornamelijk worden gebruikt in halfgeleiderapparaten.

SiO2-wafers hebben een siliciumdioxydlaag op het oppervlak, vaak gebruikt als isolatielaag.

Siliciumcarbide (SiC) -wafers zijn samengesteld uit een verbinding van silicium en koolstof en bieden een hogere thermische geleidbaarheid en duurzaamheid.met een vermogen van meer dan 50 W,.
