8 inch SiC Wafer Siliciumcarbide Wafer Prime Dummy Research Grade 500um 350 Um

Productdetails

Plaats van herkomst: Shanghai China

Merknaam: ZMSH

Certificering: ROHS

Modelnummer: 8 inch SiC Wafer

Betalings- en verzendvoorwaarden

Levertijd: in 30 dagen

Betalingscondities: T/T

Krijg Beste Prijs
Markeren:

8Inch het Wafeltje van het siliciumcarbide

,

prima dummy Silicon Carbide Wafer

,

500um SiC-wafer

Producten:
4H-N 8 inch SiC
Graad:
prima dummy onderzoeksgraad
Diameter:
8inch
Toepassingen:
Dragende Test
Oppervlakte:
gepolijst
Kleur:
Groen
Producten:
4H-N 8 inch SiC
Graad:
prima dummy onderzoeksgraad
Diameter:
8inch
Toepassingen:
Dragende Test
Oppervlakte:
gepolijst
Kleur:
Groen
8 inch SiC Wafer Siliciumcarbide Wafer Prime Dummy Research Grade 500um 350 Um

8 inch SiC wafer Silicon Carbide Wafer prima dummy onderzoeksgraad 500um 350 um

Inleiding van het product

Ons bedrijf is gespecialiseerd in het leveren van kwalitatief hoogwaardige enkelkristallen 8-inch Silicon Carbide (SiC) wafers voor de elektronische en opto-elektronica industrie.SiC is een halfgeleidermateriaal van de volgende generatie dat bekend staat om zijn unieke elektrische en thermische eigenschappen.In vergelijking met silicium- en GaAs-wafers is SiC vooral geschikt voor apparaten met hoge temperatuur en hoge vermogen.

Onze 8-inch SiC-wafers omvatten verschillende soorten en kwaliteiten om aan verschillende toepassingsvereisten te voldoen.elk met zijn eigen specifieke kristalstructuur en stapelvolgorde van atomenDeze wafers zijn verkrijgbaar in verschillende geleidbaarheidstypen, met inbegrip van N-type, stikstofdopeerde en semi-isolatieve variaties.

Naast het type en de kwaliteit begrijpen wij het belang van aanvullende specificaties om optimale prestaties en kwaliteit te garanderen.De kwaliteit en de defectdichtheid zijn cruciale factoren bij het bepalen van de geschiktheid van SiC-wafers voor specifieke toepassingen.Wij verstrekken uitgebreide productinformatie en kunnen op verzoek nadere details aanbieden.

Siliciumcarbide (SiC) werd aanvankelijk industrieel gebruikt als slijpmiddel en kreeg later betekenis in LED-technologie.de uitzonderlijke fysische eigenschappen hebben geleid tot de wijdverspreide toepassing ervan in verschillende halfgeleidertoepassingen in verschillende industrieënMet de nadering van de beperkingen van de wet van Moore wenden veel halfgeleiderbedrijven zich tot SiC als het materiaal van de toekomst vanwege zijn uitstekende prestatie-eigenschappen.

In de halfgeleiderindustrie wordt 4H-SiC vaker gebruikt in vergelijking met 6H-SiC. De benamingen 4H- en 6H- verwijzen naar de kristallen rasterstructuur van siliciumcarbide,met de specifieke stapelvolgorde van atomen in het kristal.

Neem gerust contact met ons op voor meer informatie over ons assortiment 8-inch SiC-wafers en hoe ze aan uw specifieke eisen kunnen voldoen in het snel evoluerende halfgeleiderlandschap.

Productparameter

Producten 4H-SiC
Graad Klasse I Klasse II Klasse III
polycrystalline gebieden Geen toegestaan Geen toegestaan < 5%
polytype-gebieden Geen toegestaan ≤ 20% 20% ~ 50%
Gewicht van de micro-pijp < 5 micropipes/cm-2 < 30 micropipes/cm-2 < 100 micropipes/cm-2
Totaal bruikbaar oppervlak > 95% > 80% N/A
Dikte 500 μm ± 25 μm of volgens de specificaties van de klant
Dopant n-type: stikstof
Primaire platte oriëntatie) Stevig op <11-20> ± 5,0°
Primaire vlakke lengte 32.5 mm ± 2,0 mm
Geclassificeerd in de secundaire platte oriëntatie 90° CW vanaf de primaire vlakte ± 5,0°
(Bijzondere platte lengte) 18.0 mm ± 2,0 mm
Op de as Wafer oriëntatie) {0001} ± 0,25°
Af-as Wafer oriëntatie 4.0° richting <11-20> ± 0,5° of volgens de specificaties van de klant
TTV/BOW/Warp < 5 μm / < 10 μm / < 20 μm
Resistiviteit 00,01 tot 0,03 Ω × cm
Oppervlakte afwerking C Gezichtspoeling.Si-gezichtspoeling CMP (Si-gezichtspoeling: Rq < 0,15 nm) of Klantspecificatie

dubbelzijdig poetsmiddel

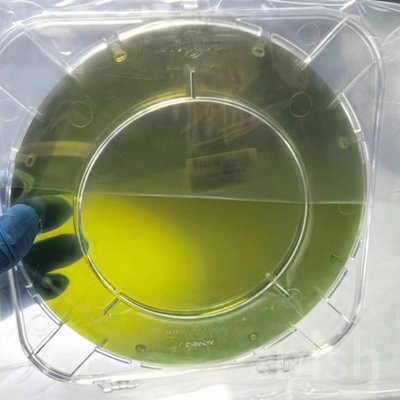

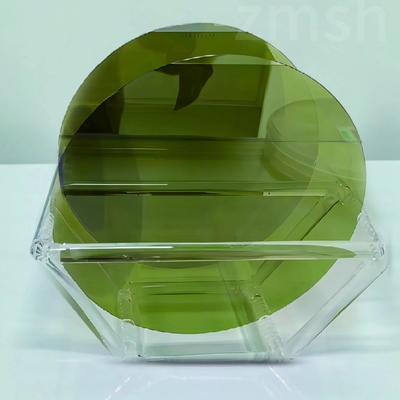

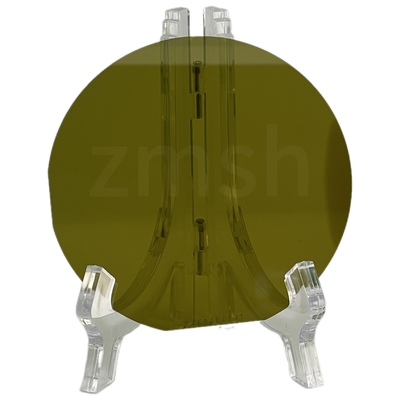

Productenvertoning

8 inch SiC Wafer Siliciumcarbide Wafer Prime Dummy Research Grade 500um 350 Um 0

Productietechnologie

Het productieproces van 8-inch siliciumcarbide (SiC) -wafers omvat verschillende kritieke stappen om de kwaliteit en geschiktheid ervan voor halfgeleidertoepassingen te waarborgen.

Batch lapping: Zodra een bol SiC-kristal in individuele wafers is gegroeid, worden ze in een batch lapping systeem geladen.Dit systeem vermindert de dikte van de wafers en zorgt ervoor dat de bovenste en onderste oppervlakken parallel zijnElke wafer wordt vervolgens handmatig uitgeladen, gemeten en gesorteerd op basis van de dikte.
Voorbereiding van het oppervlak: Voorbereiding van het oppervlak is van cruciaal belang voor de fabricage van hoogwaardige SiC-wafers.de dichtheid van verplaatsingen en krassen moet onder een bepaald niveau worden gehouden om aan de kwaliteitsnormen te voldoenAls het oppervlak te ruw is, wordt het met een draadsag ruw gemaakt, hoewel dit proces arbeidsintensief en kostbaar is.
Wafer Reclaim Proces: X-Trinsic biedt een waferrecovery proces, waarbij de beschadigde oppervlaktelaag van een wafer wordt verwijderd en opnieuw gepolijst om deze weer gereed te maken voor het apparaat.Dit proces kan bedrijven kosten besparen en de opbrengst van een bepaalde wafer met tot 50% verhogen.
Batch Processing: De huidige productie van SiC-wafers gebeurt meestal met behulp van batchverwerkingsinstrumenten, die een lagere doorvoer hebben en beperkt zijn tot kleinere wafers.als de industrie zich richt op grotere wafergroottes, moeten batchverwerkingsinstrumenten zich mogelijk aanpassen om grotere wafers efficiënt te kunnen verwerken.
Inspectie en verwijdering van gebreken: Tijdens het productieproces worden SiC-kristallen gecontroleerd op ontwrichtingen en gebreken.en eventuele gebreken worden verwijderd om de algemene prestaties en kwaliteit van de halfgeleiderwafels te waarborgen.
Zuiverheid en epitaxiale filmverwerking: na de vervaardiging van het siliciumsubstraat wordt het verwerkt om de hoogst mogelijke zuiverheid te garanderen.De juiste verwerking is essentieel om gebreken in de epitaxiale film te voorkomen, wat resulteert in wafers van betere kwaliteit en efficiënter die kunnen worden afgestemd op specifieke behoeften.

Over het algemeen omvat het productieproces van 8-inch SiC-wafers een reeks precieze stappen om hoogwaardige halfgeleidermaterialen te produceren die geschikt zijn voor een scala aan toepassingen.

Vragen:

V: Hoe gaat het met de verzending en de kosten?

A:(1) Wij accepteren DHL, Fedex, EMS etc.

(2) Het is prima als u een eigen express account heeft. Als dat niet zo is, kunnen we u helpen ze te verzenden en

De vracht is in overeenstemming met de feitelijke afrekening.

V: Hoe moet ik betalen?

A: T/T 100% aanbetaling vóór levering.

V: Wat is uw MOQ?

A: (1) Voor voorraad is de MOQ 1pcs. als 2-5pcs is het beter.

(2) Voor aangepaste producten is het MOQ 10 stuks hoger.

V: Wat is de levertijd?

A: (1) Voor de standaardproducten

Voor de voorraad: de levering is 5 werkdagen nadat u de bestelling heeft geplaatst.

Voor op maat gemaakte producten: de levering is 2 -4 weken na uw bestelling contact.

V: Heeft u standaardproducten?

A: Onze standaardproducten in voorraad. zoals substraten 4 inch 0.35mm.
