Productdetails
Plaats van herkomst: China
Merknaam: ZMSH
Certificering: ROHS
Modelnummer: SiO2-wafers
Betalings- en verzendvoorwaarden
Min. bestelaantal: 25pcs
Prijs: Onderhandelbaar
Verpakking Details: aangepaste doos
Levertijd: in 30 dagen
Betalingscondities: T/T
materiaal: |
Oxidatie silicium |
Diameter: |
2'3' |
Dikte: |
100 mm 200 mm |
Polieren: |
SSP DSP |
Metode: |
Droge natte oxidatie |
richtlijn: |
110 |
afwijking: |
8um |
boog: |
8um |
TTV: |
8um |
materiaal: |
Oxidatie silicium |
Diameter: |
2'3' |
Dikte: |
100 mm 200 mm |
Polieren: |
SSP DSP |
Metode: |
Droge natte oxidatie |
richtlijn: |
110 |
afwijking: |
8um |
boog: |
8um |
TTV: |
8um |

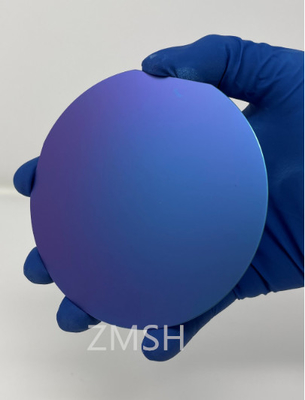

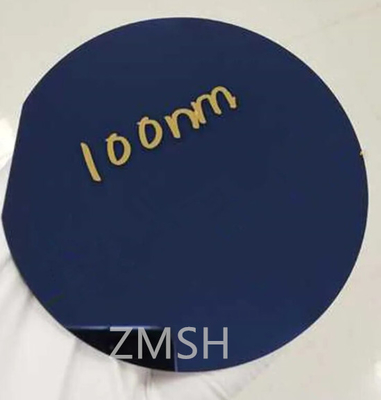

2 ̊ 3 ̊ FZ SiO2 Single Crystal IC Chips 100um 200um Droge natte oxidatieschaal 100nm 300nm
Productbeschrijving:
De siliciumwafer wordt gevormd door een ovenbuis in de aanwezigheid van een oxiderend middel bij een verhoogde temperatuur, een proces dat thermische oxidatie wordt genoemd.Het temperatuurbereik wordt geregeld van 900 tot 1De verhouding van het oxiderend gas H2:O2 is tussen 1.51 en 3:1De siliconen wafers zijn niet geoxideerd, de dikte verschilt niet en de doorstroming verschilt niet.Het substraat silicium wafer is 6 "of 8" monokristallijn silicium met een oxide laag dikte van 0.1 μm tot en met 25 μm. De dikte van de oxidelaag van de algemene siliciumwafer is voornamelijk onder 3 μm geconcentreerd,de productie van hoogwaardige dikke siliciumoxide laag (3 μm of meer) in landen en regio's of de Verenigde Staten.
Kenmerken:
Siliciummateriaal is hard en broos (Mohs 7.0); bandbreedte 1.12eV; de absorptie van licht is in de infraroodband, met een hoge emissiviteit en brekingsindex (3.42);Silicium heeft een duidelijke thermische geleidbaarheid en thermische expansie eigenschappen (lineaire uitbreidingscoëfficiënt 2.6*10^-6/K), wordt het volume van het silicium dat smelt krimpen, verharding uitbreiden, heeft een grote oppervlaktespanningscoëfficiënt (oppervlaktespanning 720 dyn/cm); bij kamertemperatuur is silicium niet buigbaar,en de temperatuur is hoger dan 800 gradenDe treksterkte van silicium is groter dan de anti-reducerende spanning, en de spanning van silicium is groter dan de spanning van silicium.en het is gemakkelijk om buigen en vervormen te produceren tijdens het verwerken.
Technische parameters:
Artikel 2 | Parameters |
Dichtheid | 2.3 g/cm3 |
Smeltpunt | 1750°C |
Kookpunt | 2300°C |
Brekingsindex | 1.4458±0.0001 |
Mol. wt | 60.090 |
Uiterlijk | grijs |
Oplosbaarheid | Onoplosbaar |
Sinterpunt | 900°C tot 1500°C |
Voorbereidingsmethode | droog/natte oxidatie |
Warp snelheid. | 8um |
Buigen. | 8um |
TTV | 8um |
Oriëntatie | 110 |
Ra | 0.4 nm |
Toepassing | 5G |
Toepassingen:
Monokristallijn silicium kan worden gebruikt voor de productie van monokristallijn producten op diodieniveau, het niveau van rechtlijningsapparatuur, het niveau van circuits en het niveau van zonnecellen en voor de productie van diepverwerkende producten.zijn opvolgende producten geïntegreerde schakelingen en halfgeleiders scheiding apparaten zijn op grote schaal gebruikt op verschillende gebiedenHet is een belangrijke factor in de ontwikkeling van militaire elektronische apparatuur.Zonnecellen geproduceerd door silicium enkelkristallen kunnen rechtstreeks zonne-energie omzetten in lichtenergieDe Olympische Spelen van Peking laten de wereld het concept van "Green Olympics" zien.en het gebruik van monokristallijn silicium is een zeer belangrijk onderdeel ervan.
Andere producten:
Vragen:
Wat is de merknaam vanSiO2 enkelkristal?
A: De merknaam vanSiO2 enkelkristalis ZMSH.
V: Wat is de certificering vanSiO2 enkelkristal?
A: De certificering vanSiO2 enkelkristalis ROHS.
V: Waar is de plaats van oorsprong vanSiO2 enkelkristal?
A: De plaats van oorsprong vanSiO2 enkelkristalis China.
V: Wat is het MOQ vanSiO2 enkelkristal tegelijk?
A: Het MOQ vanSiO2 enkelkristalis 25 stuks tegelijk.
