Sic Substraat
>
|
|
| Plaats van herkomst | China |
| Merknaam | zmkj |
| Modelnummer | 4h-semi 6h-n, |
10 mm X 10 het Type van Mm 6H Semi-Insulating sic Rang sic Crystal Substrate van het Substraatonderzoek
het type 4h-n van 4inch dia100m pasten de PROEF de rang sic substraten van de Productierang, de substraten van het Siliciumcarbide voor een halfgeleiderapparaat, 4h-semi 4h-n sic vierkante vormwafeltjes, 10 mm x 10 aan Semi-Insulating Type van mm 6H sic, Onderzoekrang, sic Crystal Substrate
Toepassingsgebieden
1 hoge frequentie en hoge machts elektronische dioden van apparatenschottky,
JFET, BJT, Speld, dioden, IGBT, MOSFET
2 optoelectronic apparaten: hoofdzakelijk gebruikt LEIDENE van het substraat materiële (GaN/sic) leiden in van GaN/sic blauwe
Advantagement
• Lage roosterwanverhouding
• Hoog warmtegeleidingsvermogen
• Lage machtsconsumptie
• Uitstekende voorbijgaande kenmerken
• Hoog bandhiaat
Substratengrootte van norm
|
van het het Carbide (sic) Substraat 4 duim van het diameter de Specificatie Silicium |
|||||||||
| Rang | Nul MPD-Rang | Productierang | Onderzoekrang | Proefrang | |||||
| Diameter | 100.0 mm±0.5 mm | ||||||||
| Dikte | 350 μm±25μm (200-500um-de dikte ook is o.k.) | ||||||||
| Wafeltjerichtlijn | Van as: 4.0° naar <1120> ±0.5° voor 4h-n/4h-Si op as: <0001> ±0.5° voor 6h-n/6h-si/4h-n/4h-Si | ||||||||
| Micropipedichtheid | ≤1 cm2 | ≤5 cm2 | ≤15 cm2 | ≤50 cm2 | |||||
| Weerstandsvermogen | 4h-n | 0.015~0.028 Ω•cm | |||||||
| 6h-n | 0.02~0.1 Ω•cm | ||||||||
| 4/6h-Si | ≥1E5 Ω·cm | ||||||||
| Primaire Vlak en lengte | {10-10} ±5.0°, 32,5 mm±2.0 mm | ||||||||
| Secundaire Vlakke Lengte | 18.0mm±2.0 mm | ||||||||
| Secundaire Vlakke Richtlijn | Siliciumgezicht - omhoog: 90° CW. van Eerste vlakke ±5.0° | ||||||||
| Randuitsluiting | 3 mm | ||||||||
| TTV/Bow /Warp | ≤15μm/≤25μm/≤40μm | ||||||||
| Ruwheid | Poolse Ra≤1 NM, CMP Ra≤0.5 NM | ||||||||
| Barsten door hoge intensiteitslicht | Niets | 1 toegestaan, ≤2 mm | Cumulatieve lengte ≤ 10mm, enige length≤2mm | ||||||
| Hexuitdraaiplaten door hoge intensiteitslicht | Cumulatief gebied ≤1% | Cumulatief gebied ≤1% | Cumulatief gebied ≤3% | ||||||
| Polytypegebieden door hoge intensiteitslicht | Niets | Cumulatief gebied ≤2% | Cumulatief gebied ≤5% | ||||||
| Krassen door hoge intensiteitslicht | 3 krassen aan 1×wafer-diameter cumulatieve lengte | 5 krassen aan 1×wafer-diameter cumulatieve lengte | 5 krassen aan 1×wafer-diameter cumulatieve lengte | ||||||
| randspaander | Niets | 3 toegestaan, ≤0.5 mm elk | 5 toegestaan, ≤1 mm elk | ||||||
| Verontreiniging door hoge intensiteitslicht | Niets | ||||||||
Sic kunnen het wafeltje & de baren 2-6inch en andere aangepaste grootte ook worden verstrekt.

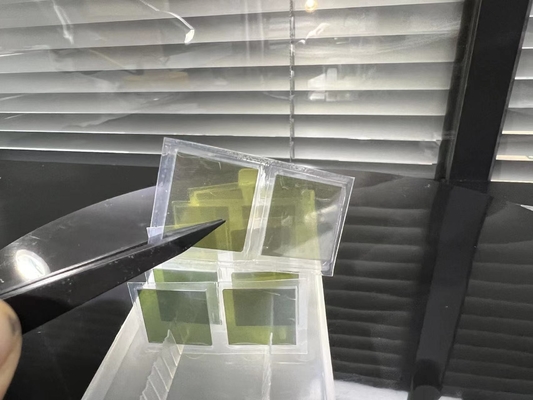

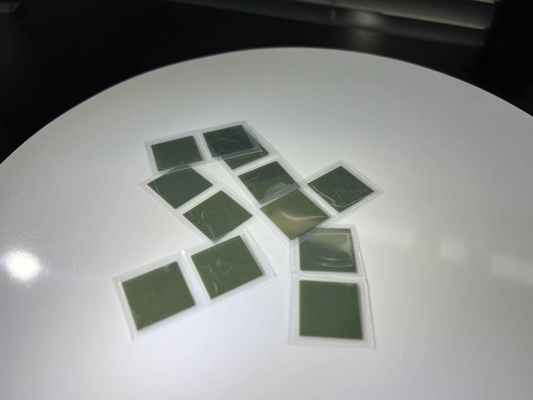

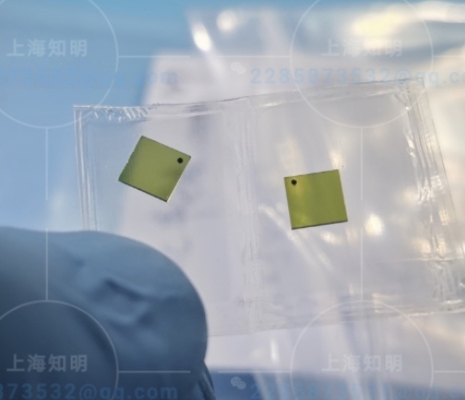

Beelden van leveringsproducten voordien
RFQ
A: halfgeleiderwafeltjes en Optische lens, spiegels, vensters, filters, prisma's
A: In het algemeen is de levertijd ongeveer één maand voor douane veroorzaakte optics.except-voorraaddegenen of wat speciale optica.
A: Wij kunnen vrije steekproeven verstrekken als wij voorraadoptica als uw verzoek hebben, terwijl de douane geproduceerde steekproeven niet vrij zijn.
MOQ is 10pcs voor het grootste deel van wafeltje of lens, terwijl MOQ slechts ééndelig zou kunnen zijn als u een element in grote afmeting nodig hebt.
T/T, L/C, VISUM, Paypal, Alipay of Onderhandeling.
