de Rang van de het Wafeltjeproductie van 8inch 6inch 4 H-N Type Sic Substrate voor Radiofrequentieapparaten
  • de Rang van de het Wafeltjeproductie van 8inch 6inch 4 H-N Type Sic Substrate voor Radiofrequentieapparaten
  • de Rang van de het Wafeltjeproductie van 8inch 6inch 4 H-N Type Sic Substrate voor Radiofrequentieapparaten
  • de Rang van de het Wafeltjeproductie van 8inch 6inch 4 H-N Type Sic Substrate voor Radiofrequentieapparaten

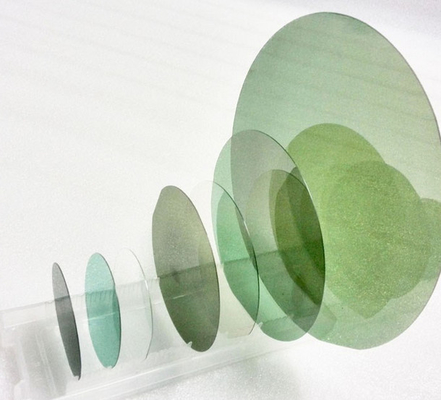

de Rang van de het Wafeltjeproductie van 8inch 6inch 4 H-N Type Sic Substrate voor Radiofrequentieapparaten

Plaats van herkomst China
Merknaam tankblue
Certificering CE
Modelnummer 4 uur-n
Productdetails
Materialen:
SIC kristal
Type:
4h-n
Zuiverheid:
99,9995%
weerstandsvermogen:
0.015~0.028ohm.cm
Grootte:
2-8inch 2inch, 3inch, 4inch, 6inch, 8inch
Dikte:
350um of aangepast
MPD:
《2cm-2
Toepassing:
voor SBD, MOS Device
TTV:
《15um
Boog:
《25um
Verdraaien:
《45um
Oppervlakte:
Si-gezicht CMP, c-gezicht MP
Hoog licht:

6inch sic Substraat

,

SBD MOS Device sic Substraat

,

4 H-N Silicon Carbide Substrates

Productomschrijving



rang van de de wafeltjes de proef Eerste Productie van 4inch 6inch 8inch 4h-n sic voor SBD MOS Device, de Rang van de het Wafeltjeproductie van 8inch 6inch 4 H-N Type Sic Substrate voor Radiofrequentieapparaten





Sic eigenschap

Sic (Siliciumcarbide) is een samenstellingsmateriaal bestaat uit silicium (Si) en koolstof (c), die hoge hardheid en hittebestendigheid heeft, en het is chemisch stabiel.
Aangezien het een brede bandgap heeft, wordt de toepassing op het halfgeleidermateriaal bevorderd.

Met de hoge nauwkeurigheid en het hoge stijve malende systeem van onze randmolen, kan de vlotte afwerking zelfs met sic wafeltje worden bereikt dat moeilijk is om materiaal te snijden.



Vergelijking van de materialen van de derde-generatiehalfgeleider

Sic is het kristal een materiaal van de derde-generatiehalfgeleider, dat grote voordelen in low-power, miniaturisatie, toepassingsscenario's met hoog voltage en met hoge frekwentie heeft. De materialen van de derde-generatiehalfgeleider worden vertegenwoordigd door siliciumcarbide en galliumnitride. Vergeleken met de vorige twee generaties van halfgeleidermaterialen, is het grootste voordeel zijn brede band-vrije breedte, die dat het hogere elektrisch veld sterkte kan doordringen ervoor zorgt en geschikt is om machtsapparaten voor te bereiden met hoog voltage en met hoge frekwentie.



Classificatie

De substraten van het siliciumcarbide kunnen sic in twee categorieën worden verdeeld: de semi-geïsoleerde (de Hoge Zuiverheidsv.n. -v.n.-dopend en v-Gesmeerde 4h-SEMI) substraten van het siliciumcarbide met hoog weerstandsvermogen (resistorivity ≥107Ω·cm), en de geleidende substraten van het siliciumcarbide met laag weerstandsvermogen (de weerstandsvermogenwaaier is 15-30mΩ·cm).

de Rang van de het Wafeltjeproductie van 8inch 6inch 4 H-N Type Sic Substrate voor Radiofrequentieapparaten 0de Rang van de het Wafeltjeproductie van 8inch 6inch 4 H-N Type Sic Substrate voor Radiofrequentieapparaten 1de Rang van de het Wafeltjeproductie van 8inch 6inch 4 H-N Type Sic Substrate voor Radiofrequentieapparaten 2





Toepassing

de Rang van de het Wafeltjeproductie van 8inch 6inch 4 H-N Type Sic Substrate voor Radiofrequentieapparaten 3







Specificatie voor de wafeltjes 4h-n van 8inch sic. (2inch, 3inch 4inch, het wafeltje van 8inch sic ook is beschikbaar)

  • Grootte: 8inch;
  • Diameter: 200mm±0.2;
  • Dikte: 500um±25;
  • Oppervlakterichtlijn: 4 naar [11-20] ±0.5°;
  • Inkepingsrichtlijn: [1-100] ±1°;
  • Inkepingsdiepte: 1±0.25mm;
  • Micropipe: <1cm2>
  • Hexuitdraaiplaten: Toegelaten niets;
  • Weerstandsvermogen: 0.015~0.028Ω;
  • EPD:<8000cm2>
  • TED:<6000cm2>
  • BPD:<2000cm2>
  • TSD:<1000cm2>
  • SF: gebied<1>
  • TTV≤15um;
  • Warp≤40um;
  • Bow≤25um;
  • Polygebieden: ≤5%;
  • Kras: <5 and="" Cumulative="" Length="">
  • Spaanders/Paragrafen: Niets laat de Breedte en de Diepte van D>0.5mm toe;
  • Barsten: Niets;
  • Vlek: Niets
  • Wafeltjerand: Afkanting;
  • De oppervlakte eindigt: Dubbel Zijpools, Si-Gezicht CMP;
  • Verpakking: Multi-wafeltjecassette of Enige Wafeltjecontainer;
  •

Industriële ketting

De industriële keten van het siliciumcarbide sic is verdeeld in substraat materiële voorbereiding, epitaxial laaggroei, apparaat productie en stroomafwaartse toepassingen. De monokristallen van het siliciumcarbide worden gewoonlijk voorbereid door fysieke damptransmissie (PVT-methode), en dan worden epitaxial bladen geproduceerd door chemische dampdeposito (CVD-methode) op het substraat, en de relevante apparaten worden definitief gemaakt. In de industriële ketting van sic apparaten, wegens de moeilijkheid van substraat productietechnologie, is de waarde van de industriële ketting hoofdzakelijk geconcentreerd in de stroomopwaartse substraatverbinding.



Verwante producten

de Rang van de het Wafeltjeproductie van 8inch 6inch 4 H-N Type Sic Substrate voor Radiofrequentieapparaten 4de Rang van de het Wafeltjeproductie van 8inch 6inch 4 H-N Type Sic Substrate voor Radiofrequentieapparaten 5



Waarom ZMSH-bedrijf kies

  1. Volledige productieketen van knipsel aan het definitieve schoonmaken en verpakking.
  2. Vermogen om wafeltjes met diameters terug te winnen 4 duim-12-duim.
  3. 20 jaarervaring om van monocrystalline elektronische materialen wafering en terug te winnen

ZMSH-de Technologie kan klanten van ingevoerde en binnenlandse geleidend van uitstekende kwaliteit, semi-insulating 2-6inch en HPSI (de Hoge Semi-insulating Zuiverheid) voorzien Sic substraten in partijen; Bovendien kan het klanten van de homogene en heterogeene epitaxial bladen van het siliciumcarbide voorzien, en kan ook volgens de specifieke behoeften van klanten, zonder minimumordehoeveelheid worden aangepast.
