Productdetails
Plaats van herkomst: China
Merknaam: zmkj
Modelnummer: hoge zuiverheids un-doped 4h-semi
Betalings- en verzendvoorwaarden
Min. bestelaantal: 10PCS
Prijs: 30USD/pcs
Verpakking Details: Verpakt in een klasse 100 schoon ruimtemilieu, in cassettes van enige wafeltjecontainers
Levertijd: 10-20days
Betalingscondities: Western Union, T/T
Levering vermogen: 5000pcs/months
Materiaal: |
siliciumcarbide kristal |
Grootte: |
10x10mm |
Toepassing: |
Optische |
Resistiviteit: |
> 1E7 of 0,015 ~ 0,28Ω.cm |
Type: |
4H-N of 4H-SEMI |
Dikte: |
0.5 mm of 0.35 mm |
Oppervlak: |
DSP |
richtlijn: |
0° afwijken van de c-as of 4° afwijken |
Materiaal: |
siliciumcarbide kristal |
Grootte: |
10x10mm |
Toepassing: |
Optische |
Resistiviteit: |
> 1E7 of 0,015 ~ 0,28Ω.cm |
Type: |
4H-N of 4H-SEMI |
Dikte: |
0.5 mm of 0.35 mm |
Oppervlak: |
DSP |
richtlijn: |
0° afwijken van de c-as of 4° afwijken |

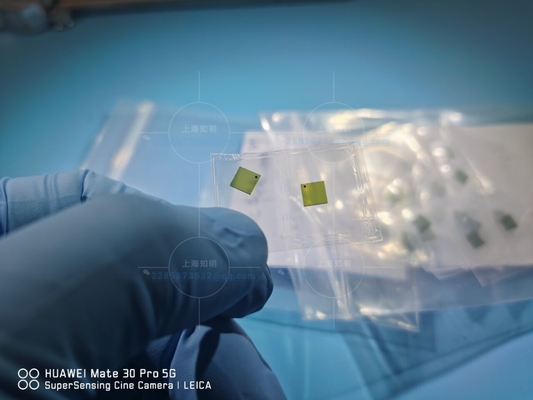

Hoge zuiverheid HPSI 4H-SEMI 4H-N 10X10mm 5x5mm sic wafers DSP
ZMSH biedt SiC-wafer en Epitaxy: SiC-wafer is het derde generatie breedbandband halfgeleidermateriaal met uitstekende prestaties.elektrisch veld met hoge afbraakHet gebruik van SiC-wafers heeft ook grote toepassingsvooruitzichten in de luchtvaart, het spoorvervoer, de verwerking van elektronen en de verwerking van elektronen.fotovoltaïsche energieopwekkingDe nieuwe technologieën voor de elektronica zullen een revolutionaire verandering teweegbrengen.Elke wafer zit in één wafercontainer.Onder de 100 schoon klaslokaal.
Epi-klaar SiC-wafers hebben N-type of semi-isolatie, het poly-type is 4H of 6H in verschillende kwaliteitsklassen, Micropipe Density (MPD): vrij, <5/cm2, <10/cm2, <30/cm2, <100/cm2,en de beschikbare maat is 2 ′′Voor SiC-Epitaxy is de uniformiteit van de dikte van de wafer tot de wafer: 2% en de uniformiteit van de doping van de wafer tot de wafer: 4%. De beschikbare dopingconcentraties zijn van niet-dopeerde E15, E16, E18, E18/cm3.n-type en p-type epi-laag zijn beide beschikbaar, epi-defecten lager zijn dan 20/cm2; alle substraten moeten productiekwaliteit zijn voor epi-groei; N-type epi-lagen < 20 micron worden voorafgegaan door n-type, E18 cm-3, 0,5 μm bufferlaag;N-type epi-lagen ≥ 20 micron worden voorafgegaan door n-type, E18, 1-5 μm bufferlaag; N-type doping wordt bepaald als een gemiddelde waarde over de wafer (17 punten) met behulp van Hg-sonde CV;De dikte wordt bepaald als een gemiddelde waarde over de wafer (9 punten) met behulp van FTIR.
2. substraten
|
4 inch diameter Siliciumcarbide (SiC) Substraatspecificatie |
|||||||||
| Graad | Nul MPD-klasse | Productieklasse | Onderzoeksgraad | Vervaardiging | |||||
| Diameter | 76.2 mm±0,3 mm of 100±0,5 mm; | ||||||||
| Dikte | 500 ± 25 mm | ||||||||
| Waferoriëntatie | 0° af van (0001) as | ||||||||
| Gewichtsverlies van de micropipe | ≤ 1 cm-2 | ≤ 5 cm-2 | ≤ 15 cm-2 | ≤ 50 cm-2 | |||||
| Resistiviteit | 4H-N | 0.0150.028 Ω•cm | |||||||
| 6H-N | 0.02 tot en met 0,1 Ω•cm | ||||||||
| 4/6H-SI | ≥1E7 Ω·cm | ||||||||
| Primary Flat en lengte | {10-10} ± 5,0°,32.5 mm±2.0 mm | ||||||||
| Secundaire vlakke lengte | 180,0 mm±2,0 mm | ||||||||
| Secundaire platte oriëntatie | Silicium opwaarts: 90° CW. vanaf Prime flat ±5,0° | ||||||||
| Buitekant uitsluiting | 3 mm | ||||||||
| TTV/Bow/Warp | ≤ 15 μm /≤ 25 μm /≤ 40 μm | ||||||||
| Ruwheid | Polish Ra≤1 nm,CMP Ra≤0,5 nm | ||||||||
| Scheuren door licht van hoge intensiteit | Geen | 1 toegestaan, ≤2 mm | Kumulatieve lengte ≤ 10 mm, enkelvoudige lengte ≤ 2 mm | ||||||
| Hexplaten met licht van hoge intensiteit | Cumulatieve oppervlakte ≤ 1% | Cumulatieve oppervlakte ≤ 1% | Cumulatieve oppervlakte ≤ 3% | ||||||
| Polytypegebieden volgens lichtintensiteit | Geen | Cumulatieve oppervlakte ≤ 2% | Cumulatieve oppervlakte ≤ 5% | ||||||
Sic wafer & ingots 2-6 inch en andere aangepaste grootte kan ook worden geleverd.
3.Producten gedetailleerde weergave
Levering en pakket
